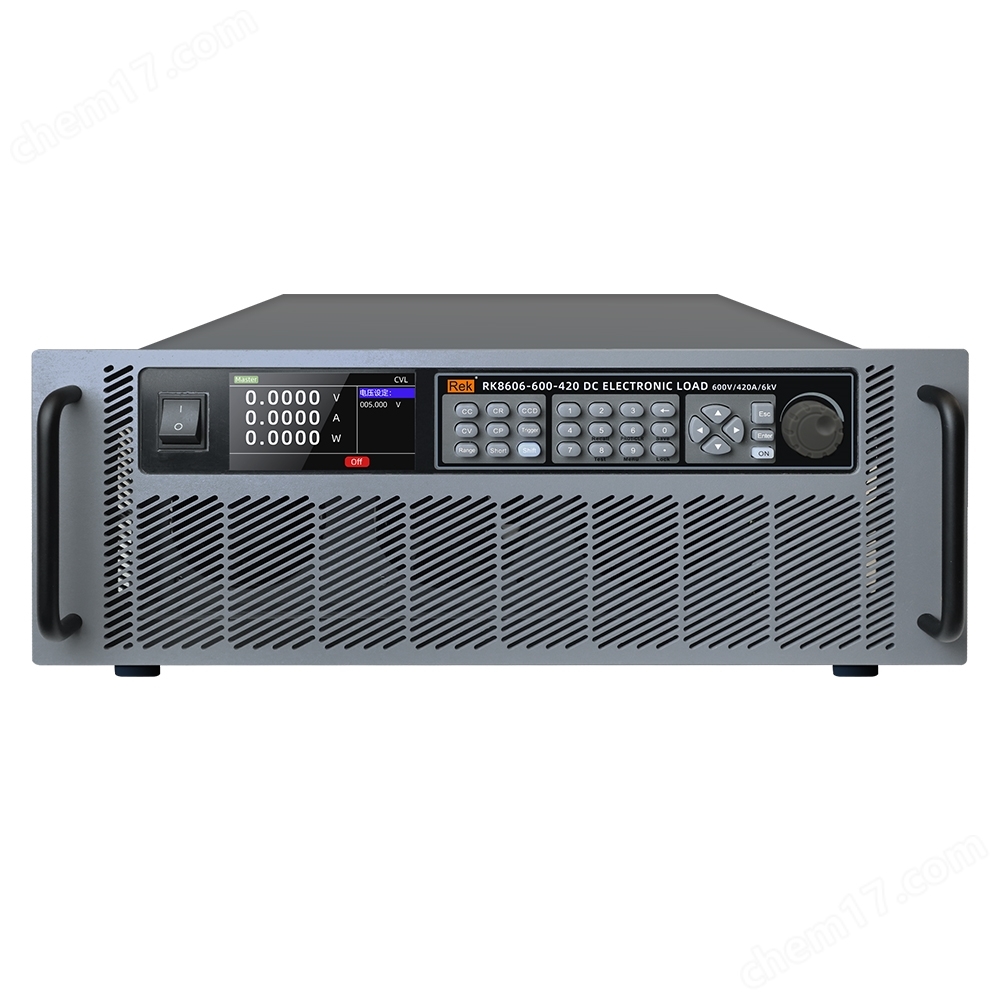

美瑞克代理RK8604/RK8605系列直流電子負載
產品介紹
RK86系列直流電子負載，是美瑞克電子研發設計、制造的一款高性能、高功率密度電子負載。精度高、響應快。豐富多樣的測試功能，
支持動態掃頻、級聯并機功能，應用范圍極廣。 體積小，卻具備強大的帶載能力。
該系列產品具備RS232/RS485/USB/LAN 等多種通訊接口，支持SCPI、Modbus通訊協議，可滿足用戶的自主編程開發需求。
作為美瑞克的重點產品，其外觀新穎、生產工藝科學嚴謹，高性能、高精度、高可靠性使其相比同類產品，更具性價比。
應用領域
電子產品生產線
科研機構
汽車電子
航空航天
船舶
太陽能電池
燃料電池等行業
性能特點
1.功率密度高達3.2kW/2U
2.電壓范圍0-600V
3.電流范圍50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全視角3.5寸大屏幕彩色TFT液晶顯示屏，中英文菜單界面
5.500KHz同步采樣,10Hz穩定解析度輸出
6.定電流、定電壓、定功率、定電阻四種基本操作模式
7.可編程電流上升/下降率
8.支持CV/CC源定功率/定電阻，定電阻模式CV/CC源智能偵測與匹配
9.高達50kHz動態帶載模式（CCD/CRD/CPD）
10.支持30kHz高速動態變頻掃描功能及/最小功率點捕捉（Pmax/Pmin）
11.支持負載效應測量（LoadEffect）
12.支持真實LED模擬功能
13.支持過流保護測試（OCP）及過載保護測試（OPP）
14.支持序列文件測試(SEQ)，內建波形發生器，可模擬各種帶載波形，支持20
個文件，每個文件50步，支持文件鏈接
15.支持自動文件測試(AUTO)，支持多步測試及所有基礎模式，支持20個文件，
每個文件50步，支持自啟動測試
16.支持直流電源/電池內阻測量及放電量測試（DC_R/DISC）
17.支持短路（Short）模擬功能
18.支持遠端補償功能
19.支持帶載電壓Von、卸載電壓Voff功能
20.支持短路模擬，支持功率瞬時放大
21.具有時間（Timing）測量，電壓峰谷Vp+、Vp-測量
22.過載OPP、過流OCP、過壓OVP、高溫OT、反接RV等保護功能
23.支持外部模擬編程輸入與電流監視輸出，且具備高壓隔離能力
24.具備電氣隔離的外部觸發輸入輸出
25.支持最多同型號10臺負載主從并機，支持并機功率32kW，滿足單路輸
出電源的功率擴展需要
26.支持10臺負載的同步帶載，滿足多路輸出電源的測試需要
27.無級伺服、智能風扇系統
28.標配電氣隔離的RS232、RS485、LAN、USB（串口）通訊接口
29.支持標準SCPI協議和標準Modbus-RTU協議
30.支持時間（Timing）測量，電壓峰峰值（Vpk）測量
美瑞克代理RK8604/RK8605系列直流電子負載
4kW系列
型號 | RK8604-150-400 | RK8604-600-280 | RK8604-1200-160 | ||||
額定參數 | 負載電壓 | 150V | 600V | 1200V | |||
負載電流 | 400A | 280A | 160A | ||||
負載功率 | 4000W | 4000W | 4000W | ||||
操作電壓 | 1.5V/400A | 14V/280A | 20V/160A | ||||
CV模式 | 量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||
CC模式 | 量程 | 40A | 400A | 28A | 280A | 16A | 160A |
分辨率 | 0.7mA | 7mA | 0.5mA | 5mA | 0.3mA | 3mA | |
精度 | 0.05%+0.05%F.S. | ||||||
CR模式 | 量程 | 0.009Ω ～ 50Ω | 0.09Ω ～ 250Ω | 0.053Ω ～ 286Ω | 0.53Ω ～ 1429Ω | 0.186Ω ～ 1000Ω | 1.86Ω ～ 5000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||
CP模式 | 量程 | 0 ～ 4000W | |||||
精度 | 0.2%+0.2% F.S. | ||||||
動態模式 | T1＆ T2 | 10us～60s | |||||
分辨率 | 2us | ||||||
精度 | 1us+20PPM | ||||||
上升/下降斜率 | 0.0001~0.4A/us | 0.001~4A/us | 0.0001~0.28A/us | 0.001~2.8A/us | 0.0001~0.16A/us | 0.001~1.6A/us | |
電壓回讀 | 量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||
電流回讀 | 量程 | 40A | 400A | 28A | 280A | 16A | 160A |
分辨率 | 0.7mA | 7mA | 0.5mA | 5mA | 0.3mA | 3mA | |
精度 | 0.05%+0.05%F.S. | ||||||
保護 | 過壓(OV) | 158V | 630V | 1260V | |||
過流(OC) | 420A | 294A | 168A | ||||
過功率(OP) | 4200W | 4200W | 4200W | ||||
過溫(OT) | 95°C | 95°C | 95°C | ||||
通訊接口 | LAN/RS232/RS485/USB | ||||||
通訊協議 | Modbus-RTU ，SCPI | ||||||
屏幕尺寸 | 4.3寸 | ||||||
外形體積 (W × D × H) | 482mm×650mm×177mm | ||||||
重量(KG) | |||||||
標配附件 | RK00004電源線、RK00097六類網格跳線、接線銅片護罩、插拔式端子、組合螺絲、合格證、出廠校準證書 | ||||||
選配附件 | RK00003 RS232轉USB線、RK00006 USB轉方口連接線、RK00031 USB轉RS485 母串口線工業級 | ||||||
5kW系列
型號 | RK8605-150-500 | RK8605-600-350 | RK8605-1200-200 | ||||
額定參數 | 負載電壓 | 150V | 600V | 1200V | |||
負載電流 | 500A | 350A | 200A | ||||
負載功率 | 4000W | 4000W | 4000W | ||||
操作電壓 | 1.5V/500A | 14V/350A | 20V/200A | ||||
CV模式 | 量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||
CC模式 | 量程 | 50A | 500A | 35A | 350A | 20A | 200A |
分辨率 | 0.8mA | 8mA | 0.6mA | 6mA | 0.4mA | 4mA | |
精度 | 0.05%+0.05%F.S. | ||||||
CR模式 | 量程 | 0.009Ω ～ 50Ω | 0.09Ω ～ 250Ω | 0.053Ω ～ 286Ω | 0.53Ω ～ 1429Ω | 0.186Ω ～ 1000Ω | 1.86Ω ～ 5000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||
CP模式 | 量程 | 0 ～ 4000W | |||||
精度 | 0.2%+0.2% F.S. | ||||||
動態模式 | T1＆ T2 | 10us～60s | |||||
分辨率 | 2us | ||||||
精度 | 1us+20PPM | ||||||
上升/下降斜率 | 0.0001~0.5A/us | 0.001~5A/us | 0.0001~0.35A/us | 0.001~3.5A/us | 0.0001~0.2A/us | 0.001~2A/us | |
電壓回讀 | 量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||
電流回讀 | 量程 | 50A | 500A | 35A | 350A | 20A | 200A |
分辨率 | 0.8mA | 8mA | 0.6mA | 6mA | 0.4mA | 4mA | |
精度 | 0.05%+0.05%F.S. | ||||||
保護 | 過壓(OV) | 158V | 630V | 1260V | |||
過流(OC) | 525A | 368A | 210A | ||||
過功率(OP) | 5250W | 5250W | 5250W | ||||
過溫(OT) | 95°C | 95°C | 95°C | ||||
通訊接口 | LAN/RS232/RS485/USB | ||||||
通訊協議 | Modbus-RTU，SCPI | ||||||
屏幕尺寸 | 4.3寸 | ||||||
外形體積 (W × D × H) | 482mm×650mm×177mm | ||||||
重量(KG) | 約37.5 | ||||||
標配附件 | RK00004電源線、RK00097六類網格跳線、接線銅片護罩、插拔式端子、組合螺絲、合格證、出廠校準證書 | ||||||
選配附件 | RK00003 RS232轉USB線、RK00006 USB轉方口連接線、RK00031 USB轉RS485 母串口線工業級 | ||||||
