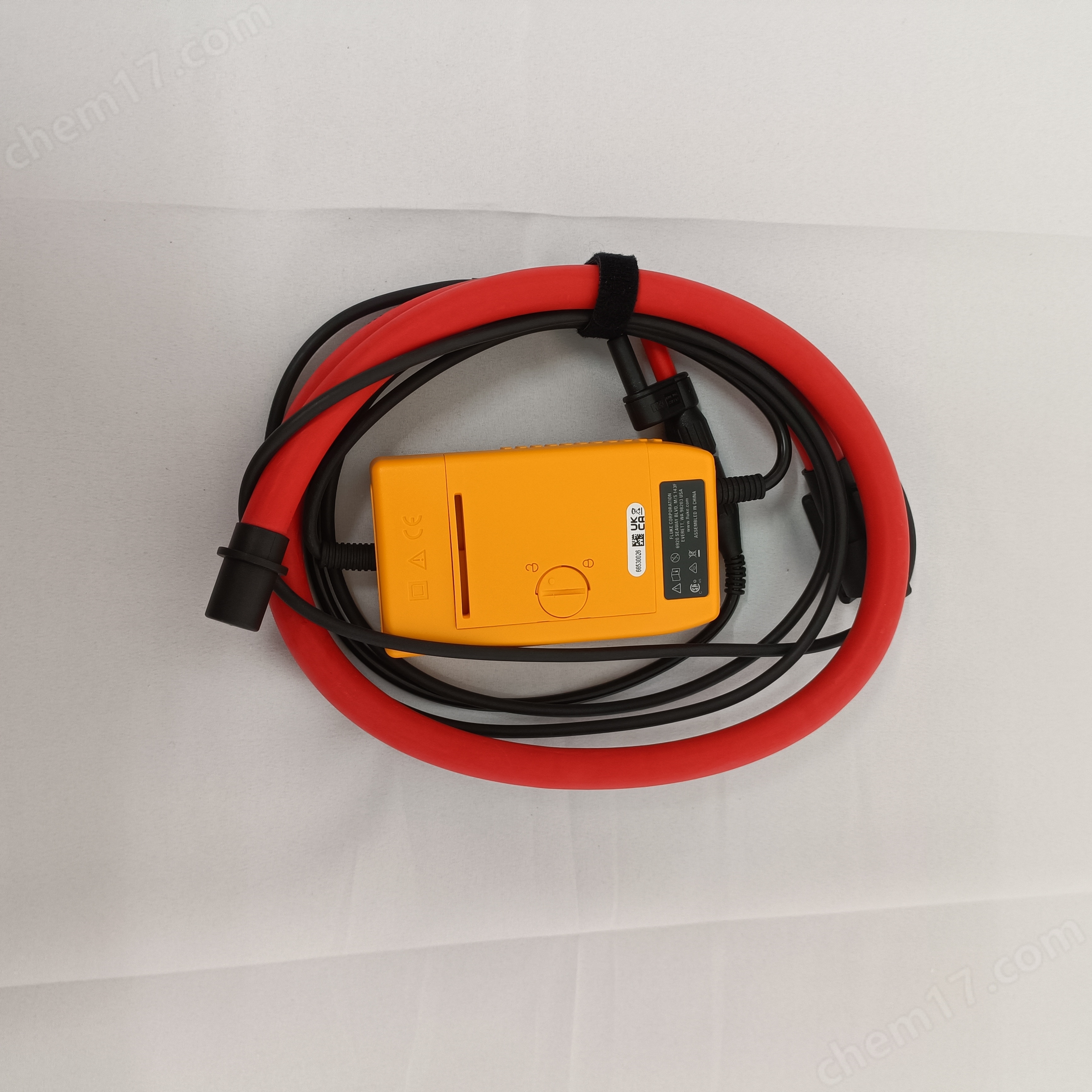

福祿克I6000FLEX-36電流表

i6000flex 是一款采用 Rogowski 原理制造的 AC 電流儀表。

當與示波器、記錄儀表或數據記錄儀配合使用時，它可以測量高達 6000A 的電流。

靈活輕盈的測量頭讓用戶可以快速方便地在難以接近的地方進行測量。

電氣特性

電流量程                                60 A / 600 A / 6000 A 交流有效值

輸出靈敏度（交流耦合）每安培 50 mV / 5 mV / 0.5 mV

負載阻抗                                最少 100 kOhm

精確度（+25 °C）                量程的 ±1%（45 至 65Hz）

線性度（量程的 10% 至 100）       讀數的 ±0.2%

噪聲                                8 mV AC rms (60 A)

2 mV AC rms (600/6000 A)

頻率范圍                                10 Hz 到 50 kHz (-3 dB)

相位誤差                                < ±1 °（45 至 65 Hz）

±10 °（20 kHz 時）

位置靈敏度（電纜距離接合處 25 mm 以上）                           量程的 ± 2%

外場效應（電纜距離測量頭 200 mm 以上）                           量程的 ± 1%

電源                                                                           2 節 AA MN 1500 LR6 堿性電池

400 小時，低電量指示或專用外接電源

溫度系數                                                讀數的 ±0.08% /°C

工作電壓（見“安全標準”部分）600 V AC rms 或 DC

福祿克I6000FLEX-36電流表

常規特性

測量頭電纜長度（雙重絕緣）                610 mm (24 in) I6000s Flex-24

915 mm (36 in) I6000s Flex-36

測量頭電纜直徑                                14.3 mm

測量頭彎曲半徑                                38.1 mm

電纜長度（測量頭至電子元件）                 2 m

輸出連接                                                0.5 m 電纜，終端帶安全 BNC 接頭

附帶 4 mm 安全插頭適配器

工作溫度范圍                                -20 至 +90 °C（測量頭）

-20 至 +85 °C（電子元件）

存放溫度范圍                                -40 至 +105 °C（測量頭）

-20 至 +85 °C（電子元件）

工作濕度                                                15% 至 85%（非冷凝）

重量                                                180 g（測量頭），190 g（電子裝置）

安全標準

BS EN 61010                                1: 2001

BS EN 61010                                2-032: 2002

BS EN 61010                                031: 2002

600 V rms，CAT III，污染等級 2

EMC 標準                                                BS EN 61326: 1998 +A1、A2 和 A3

在未絕緣的導體上使用探頭只限于 600 V 交流有效值或直流，且頻率為 1kHz 以下
