MKB16-10RZ-M9BL 日本SMC回轉夾緊氣缸
具體成交價以合同協議為準
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 MKB16-10RZ-M9BL
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/6/6 11:56:01
- 訪問次數 134
聯系方式：李淑瑜15707968931 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 動作方式 | 雙作用 | 應用領域 | 環保,食品/農產品,化工,制藥/生物制藥,綜合 |
|---|
日本SMC回轉夾緊氣缸

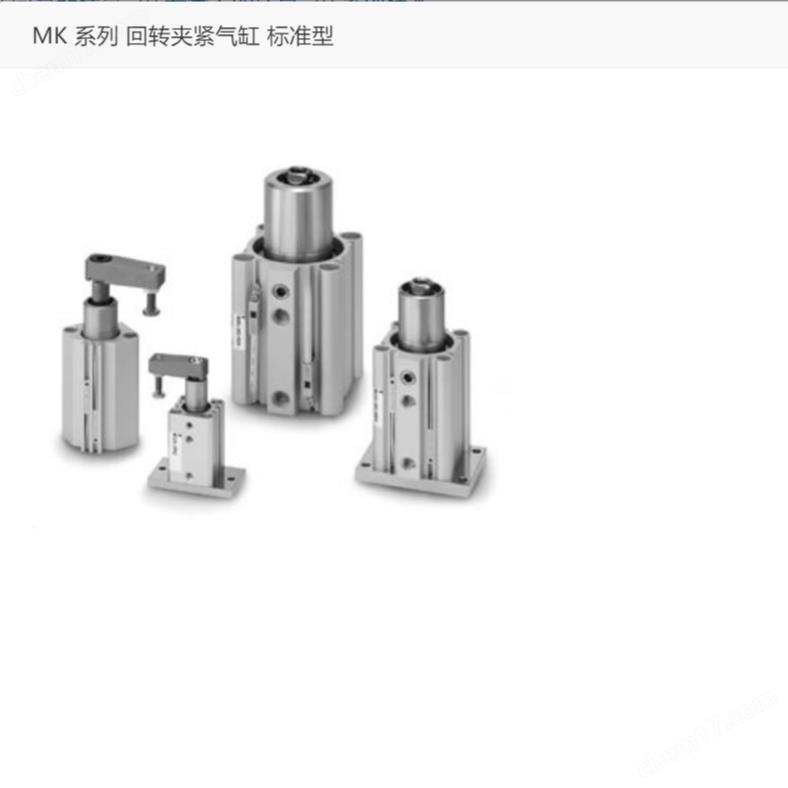

描述 MK 系列 回轉夾緊氣缸 標準型
●慣性允許力矩提高了3倍 (和重載型MK2系列相同)
●可從4面安裝小型磁性開關
●安裝尺寸和MK系列相同.
●合并到新MK系列，并有更新
●可從4面安裝小型磁性開關
●安裝尺寸和MK系列相同.
●合并到新MK系列，并有更新
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 安裝方式 | B | 通孔,兩端螺孔共通 (標準) |
| 缸徑 | 16 | 缸徑 16mm |
| 通口螺紋的種類 | - | M螺紋(Φ12~Φ25),Rc(Φ32~Φ63) |
| 夾緊行程 | 10 | 10mm |
| 回轉方向 | R | 右回轉 |
| 缸體可選項 | - | 標準(內螺紋) |
| 磁性開關型號 | M9BL | 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V) |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 配管口徑 (空氣壓通口) | M5X0.8 |
| 適用流體 | 空氣 |
| 形式 | 氣壓式 |
| 磁性開關用內置磁環 | 內置磁環 |
| 動作方式 | 雙作用 |
| 活塞桿類型 | 單桿 |
| 緩沖 | 墊緩沖 |
| 回轉角度 | 90±10 ° |
| 回轉行程 | 7.5 mm |
| 桿端外螺紋尺寸 | M5X0.8 |
| 低使用圧力 [MPa] | 0.1 MPa |
| 高使用圧力 [MPa] | 1.0 MPa |
| 保證耐壓力 [MPa] | 1.5 MPa |
| 使用流體溫度 小値 [°C] | -10 °C |
| 使用流體溫度 大値 [°C] | 60 °C |
| 周圍溫度 小值 [°C] | -10 °C |
| 周圍溫度 大值 [°C] | 60 °C |
| 給油 | 不給油式 |
| 使用活塞速度 小值 [mm/s] | 50 mm/s |
| 使用活塞速度 大值 [mm/s] | 200 mm/s |
| 行程長度允差 小值 [mm] | -0.4 mm |
| 行程長度允差 大值 [mm] | 0.6 mm |
| 不回轉精度 [°] | ±1.2 ° |
| 活塞桿直徑 [mm] | 8 mm |
| 受壓面積 IN [mm2] | 150 mm2 |
| 受壓面積 OUT [mm2] | 200 mm2 |
| 理論推力 IN [N] (使用圧力 0.3 MPa) | 45 N |
| 理論推力 IN [N] (使用圧力 0.5 MPa) | 75 N |
| 理論推力 IN [N] (使用圧力 0.7 MPa) | 106 N |
| 理論推力 IN [N] (使用圧力 1.0 MPa) | 151 N |
| 理論推力 OUT [N] (使用圧力 0.3 MPa) | 60 N |
| 理論推力 OUT [N] (使用圧力 0.5 MPa) | 101 N |
| 理論推力 OUT [N] (使用圧力 0.7 MPa) | 141 N |
| 理論推力 OUT [N] (使用圧力 1.0 MPa) | 201 N |
