LUMIGLAS視鏡燈USL03LED(3542.207.00)



品牌PAPENMEIER Lumiglas
Lumistar 照明燈具 USLO3LED 節省空間的視窗照明燈具

應用:

這款特別小的、防塵防水的Lumistar版本是為食品加工和工業領域專門開發的。它非常適合對封閉容器、鍋爐、罐、筒倉、攪拌器和反應器進行最佳照明。

通用Lumistar USL03LED觀察玻璃燈具非常適合將觀察玻璃和光玻璃(1-法蘭版本)組合在一起，以及將它們單獨放置(2-法蘭版本)。

適用于符合DIN 28120/DIN 28121或類似標準的圓形視鏡，也適用于類似于DIN 11851的螺旋式視鏡。對于管道系統中液體介質的目視檢查，Lumistar變體還用于與管式視鏡配件組合使用。

尺寸

總長度:79 毫米

直徑:53毫米

防護等級:IP60

符合EN 60529/DIN VDE 0470第1部分的IP 65

技術數據:

工作電壓:24伏交流電/直流電

環境溫度:最高50°C(在按鈕操作時最高70°C)

機械數據:

燈具外殼:不銹鋼 1.4301

燈具頭部:不銹鋼 1.4301

安裝部件:鉸鏈支架或適配器法蘭 不銹鋼 1.4301

電源線:5米(3x0.75平方毫米)

技術照明數據:

Lightcolour:5700 K

光通量:400流明

光束角:18°或30°

操作變體:

可以使用按鈕或開關

安裝:

對于圓形視窗配件和管狀視窗配件，燈具通過鉸鏈支架固定在蓋法蘭上。對于螺釘式視窗配件，燈具固定在蓋螺母上或者通過適配器法蘭或鉸鏈支架固定

標稱寬度:

對于類似于DIN 28120、DIN28121和管狀視鏡配件的圓形視鏡，固定在蓋法蘭上:從DN50起。

對于類似于DIN 11851的螺旋式視鏡，在蓋螺母上或下方固定:DN65、80、100:通過適配器法蘭DN 65、80和100、125:通過鉸接支架

重量:0.8公斤

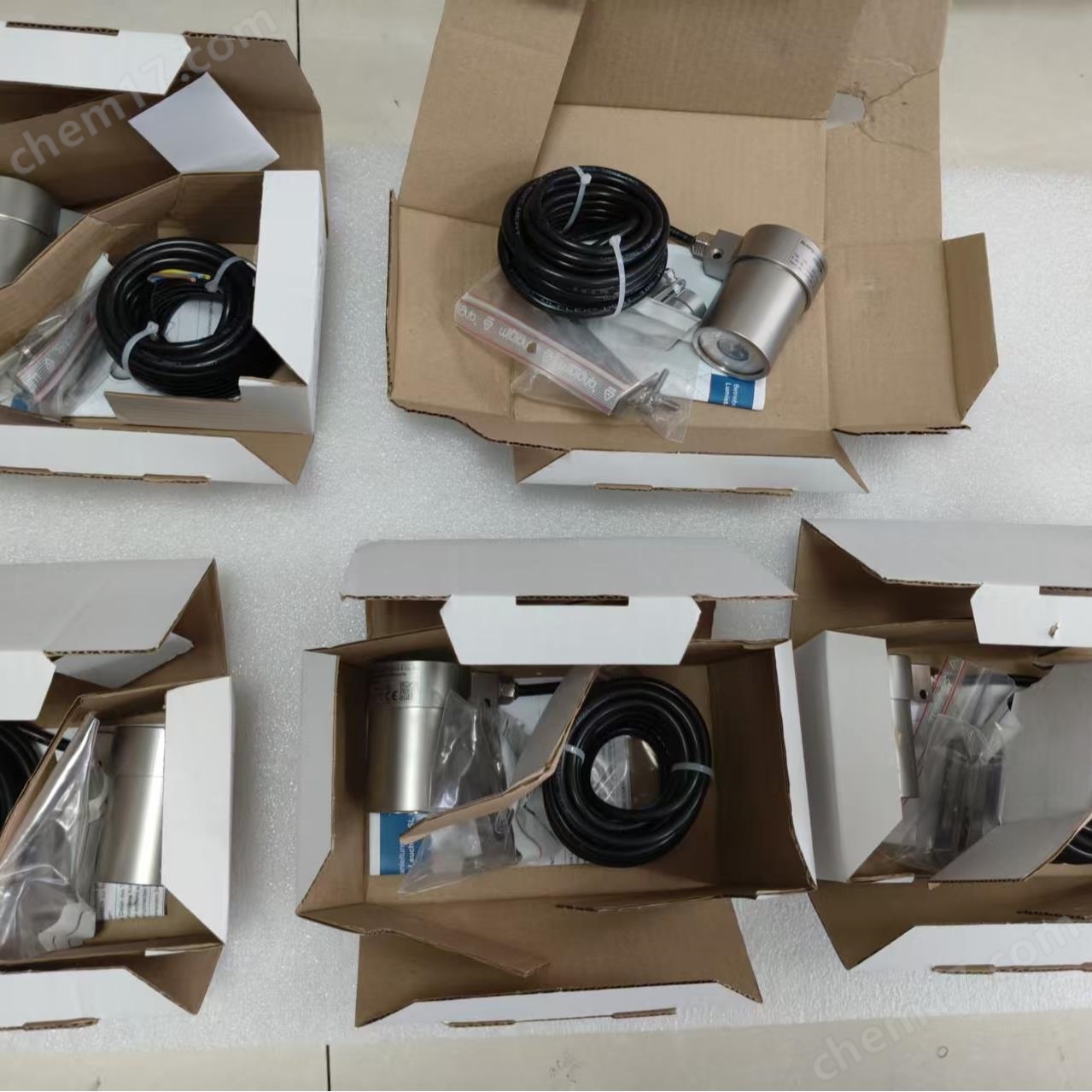

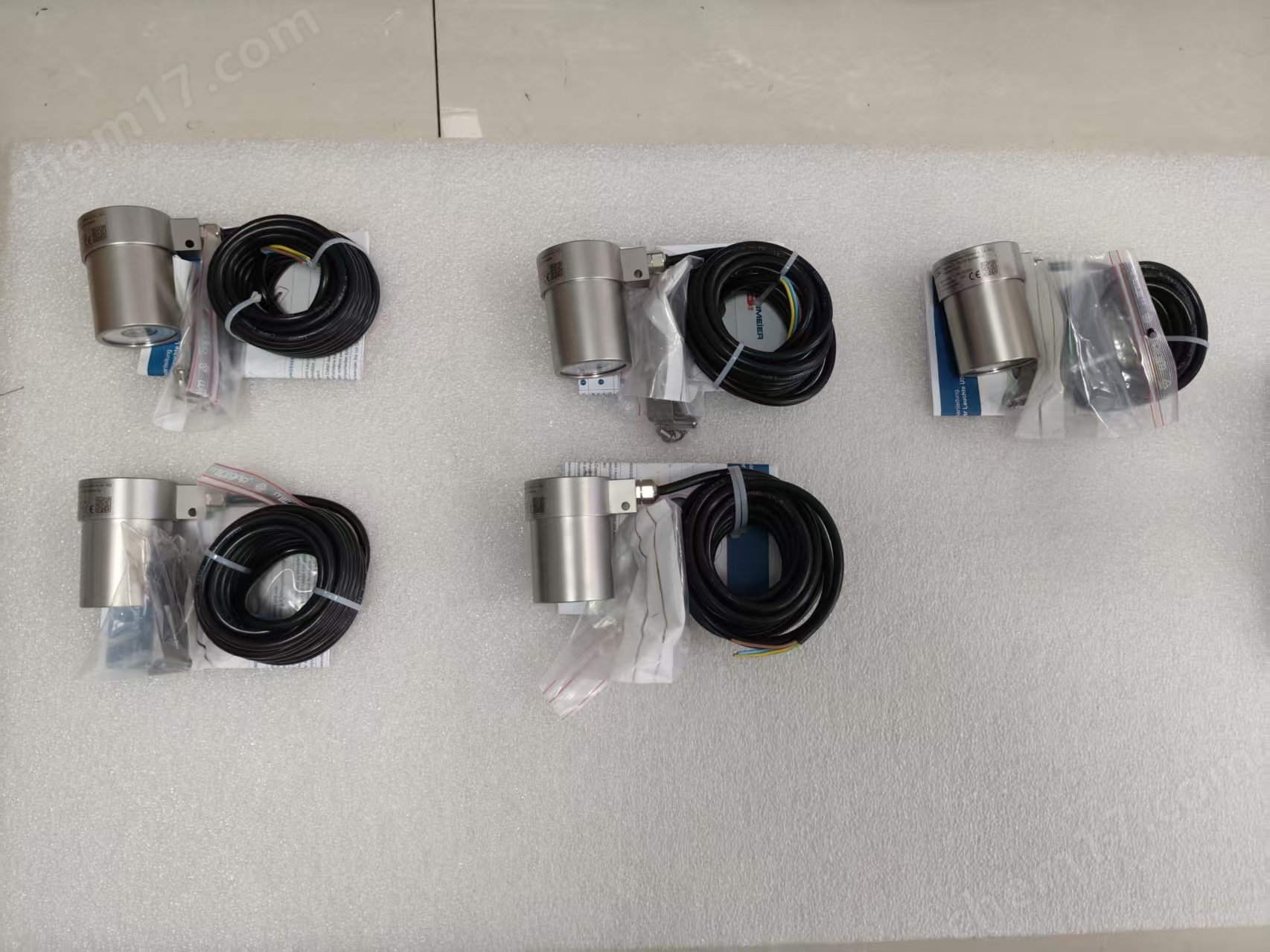

交貨范圍:

5米連接電纜

鉸鏈支架

固定螺絲

訂購規格(示例)

零件號:3542.203.00:Lumistar燈具USL03LED，24V5W，光束角18°

視鏡燈USL03LED技術參數及型號：

額定電壓 24 V，額定功率 5 W，光通量 400 lm，光色 5700 K 冷白光，光束角度 18°，操作方式為無按鈕，零件號 3542.203.00。

額定電壓 24 V，額定功率 5 W，光通量 400 lm，光色 5700 K 冷白光，光束角度 18°，操作方式為帶按鈕，零件號 3542.204.00。

額定電壓 24 V，額定功率 5 W，光通量 400 lm，光色 5700 K 冷白光，光束角度 18°，操作方式為帶開關，零件號 3542.205.00。

額定電壓 24 V，額定功率 5 W，光通量 400 lm，光色 5700 K 冷白光，光束角度 30°，操作方式為無按鈕，零件號 3542.206.00。

額定電壓 24 V，額定功率 5 W，光通量 400 lm，光色 5700 K 冷白光，光束角度 30°，操作方式為帶按鈕，零件號 3542.207.00。

額定電壓 24 V，額定功率 5 W，光通量 400 lm，光色 5700 K 冷白光，光束角度 30°，操作方式為帶開關，零件號 3542.208.00。

其他光色可按要求提供

配件：

配件為安裝法蘭 DN 50，螺母開口 62 mm，零件號 L1356.027.00。

配件為安裝法蘭 DN 65，螺母開口 65 mm，零件號 L1356.030.00。

配件為安裝法蘭 DN 80，螺母開口 94 mm，零件號 L1356.031.00。

更換零件：

更換零件為燈具鉸鏈支架，材質不銹鋼，零件號 0354.300004。

更換零件為密封環（螺栓），零件號 0858.001.00。

更換零件為 O 型密封圈（燈具頭部），零件號 0862.094.00。

更換零件為 LED 模塊 18°，零件號 3858.300010。

更換零件為 LED 模塊 30°，零件號 3858.300014。

PAPENMEIER Lumiglas 公司的歷史

由電氣工程師 Friedrich Horst Papenmeier 創立，最初為塑料工業混合器建造電氣控制裝置，后開發 “半月形燈具” 并于 1960 年獲專、利，實現視鏡與照明功能結合，解決了壓力或真空容器內過程的永、久監控問題。1993 年，Armin Papenmeier 加入家族企業，如今成為公司唯、一所有者和董事。

主要產品

Lumistar 系列：包括 LED 視鏡燈具和 LED 車輛燈具，采用現代 LED 技術，具有低能耗、長壽命、靈活光色等特點，適用于工業和無菌操作場所。

VISULEX 相機系統：適用于爆炸性和其他工業場所，具備高性能 IP 百萬像素相機、ATEX 認證、不銹鋼外殼（1.4404）、支持以太網供電等特點，應用于沼氣生產、化工、制藥、食品等多個行業。

危險區域信號裝置：可在進入危險區域時發出警報，根據亮度和 / 或運動開關燈，用作聲光設備信號發生器，防護等級為 IP 65 和 IP 67，適用于 - 20°C 至 + 40°C 的環境溫度。

Lumistrob 閃光燈單元：專為化工、制藥、化妝品生產、食品行業設計，防護等級 IP 65，幀率 1 至 110 Hz，脈沖寬度 1 ms，支持 24 V 或 120-230 V 電壓及外部觸發。

其他產品與服務：提供視鏡配件，適用于化工、制藥、食品行業的鍋爐、攪拌器等封閉容器的照明；還有適用于防爆或非防爆區域的各種附件，如帶電機驅動的刮水器、定時器、噴霧裝置、變壓器等。
