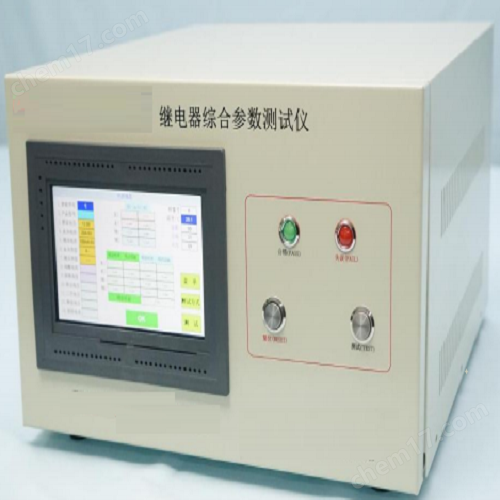

繼電器綜合參數檢測儀  型號202B

1.簡介

該儀器采用高速微電腦檢測芯片，配合 5.7 英寸大屏幕彩色液晶顯示屏，人機界面友好。該儀器可與電腦連接，把測試數據送到電腦進行數據統計，可直接生成出各種參數的測試報表（可以根據客戶的要求增加 MES 系統上傳功能）。

該儀器可檢測兩組 NO/NC 型主觸點和兩組 NO/NC 型輔助觸點（兩主兩輔）單體電磁繼電器的線圈電阻，接觸電阻，吸合電壓，二次吸合電壓，釋放電壓，吸合時間，吸合回跳時間，釋放時間，釋放回跳，同步時間，保持電流、啟動電流等參數。

該儀器具有大容量的存儲器，可以存儲 200 組參數數據。方便用戶使用。

2.電源供電：單相 220VAC；功耗：< 75W

環境溫度：10 - 40 oC；相對濕度：< 80%

3.外型尺寸：450*400*250mm

二、 繼電器綜合參數檢測儀 主要技術指標

1.環境溫度：

測量范圍：2-51oC，分辨率 0.01 oC，精度±1%±0.2 oC

2.線圈電阻:

1-10Ω檔:分辨率 0.01Ω，精度±1%±0.02Ω

10-100Ω檔:分辨率 0.1Ω，精度±1%±0.2Ω

100-2000Ω檔:分辨率 1Ω, 精度±1%±1Ω

3.接觸電阻：

主觸點：6V/20A;

測試范圍: 0-25mΩ，分辨率 0.02mΩ，精度±1%±0.02mΩ

主、輔助觸點：6V/100mA。

測試范圍: 0-511.8mΩ，分辨率 0.1mΩ，精度±1%±0.1mΩ

4.吸合/釋放電壓:

電壓測試范圍：0-24V（5A)，分辨率 0.01V，精度±1%±0.02V

0-60V(1A)，分辨率 0.1V，精度±1%±0.1V

5.啟動/保持電流:5000mA

測試范圍:5000mA ，分辨率 2mA ，精度±1%±10mA

6.吸合/釋放時間：

測試范圍：0-130mS ，分辨率 0.02mS，精度±1%±0.05mS

7.吸合/釋放回跳時間：

測試范圍：0-130mS ，分辨率 0.02mS，精度±1%±0.05mS

9.輔助觸點釋放回跳時間測試：

測試范圍：0~130mS，分辨率 0.02mS，精度±1%±0.05mS

8.吸合脈寬/釋放脈寬/間隙時間設置范圍：10-500mS,精度±5mS；電流時間：50~500mS.

9.環境溫度測量范圍：5-40℃

測量誤差：±1℃(在 CRT 上顯示)

10.測試方式有

A. 快測（方波）畫面，

B.階梯測試

C.脈沖測試
