FWP-F22-02/02-0/0-A飛創儀表FWP-F22-01/X-0/X-D溫度變送器 山東飛創儀表 山東飛博爾儀表

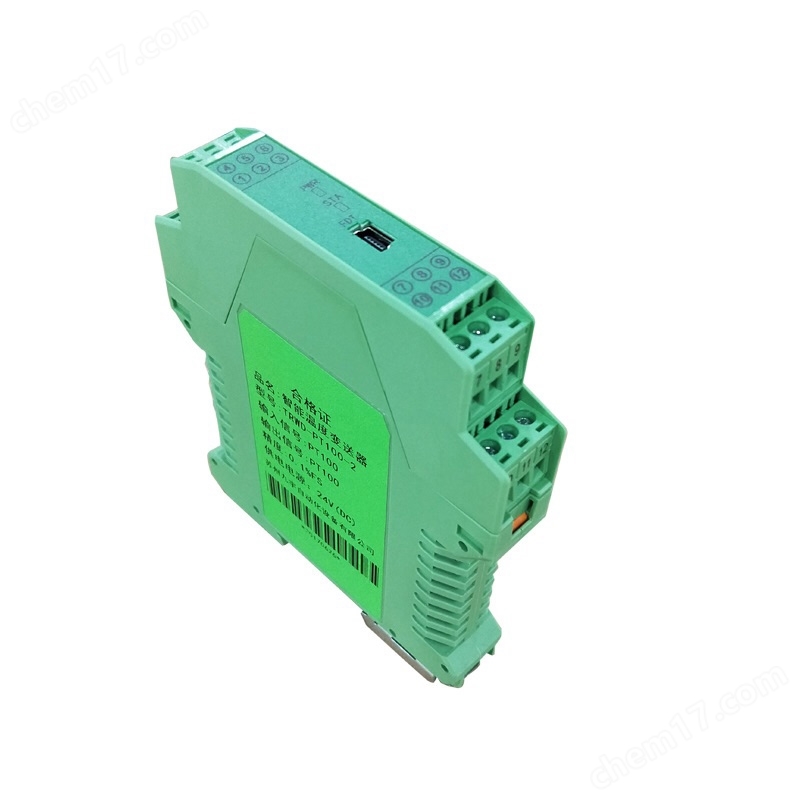

山東飛創儀表 & 飛博爾儀表 FWP-F22系列溫度變送器/隔離器產品介紹

山東飛創儀表與山東飛博爾儀表作為專業工業自動化儀表制造商，深耕溫度信號測量與隔離技術領域，推出FWP-F22系列溫度變送器及隔離器。該系列產品以高精度、強兼容性和靈活配置為核心優勢，覆蓋PT100熱電阻、K型熱電偶等多種輸入信號，支持4-20mA、0-10V等多種標準工業輸出，滿足一進一出、一進二出、二進二出等多場景應用需求，廣泛應用于化工、電力、冶金、制藥等行業。

一、核心功能與技術特點

1. 多信號輸入兼容

• 支持PT100熱電阻（如-200~450℃）、K型熱電偶（如0~1300℃、0~400℃等定制量程）等多種溫度傳感器輸入。

• 部分型號支持S型熱電偶等特殊信號輸入（如FWP-F22-00/X-00/0-D）。

2. 靈活輸出配置

• 標準4-20mA電流輸出（如PT100輸入→4-20mA輸出），適配PLC、DCS系統；

• 可選0-10V電壓輸出（如PT100→0-10V輸出）；

• 特殊型號支持K型熱電偶信號直接輸出（如FWP-F22-02/X-02/02-D），實現信號隔離與類型轉換。

3. 多通道隔離與分配

• 提供“一進一出”基礎配置（如FWP-F22-01/01-0/0-D）；

• 支持“一進二出”信號分配（如FWP-F22-02/X-02/0-D，K型熱電偶輸入→兩路4-20mA輸出）；

• 型號支持“二進二出”冗余設計（如FWP-F22-02/02-02/02-D），提升系統可靠性。

4. 供電與防護

• 標準DC24V供電（部分型號支持DC220V，如FWP-F22-14/X-0/T），適應工業現場復雜電源環境；

• 全隔離設計，有效抑制電磁干擾，保障信號傳輸穩定性。

二、重點型號功能解析

1. FWP-F22-02/02-0/0-A

• 輸入：PT100熱電阻（默認量程可定制）；

• 輸出：兩路4-20mA電流信號；

• 應用：適用于需將單點溫度信號同時傳輸至兩個獨立監控系統的場景（如主控室+本地顯示）。

2. FWP-F22-01/X-0/0-D

• 輸入：K型熱電偶（量程可定制，如0~1300℃）；

• 輸出：4-20mA電流信號；

• 特點：緊湊設計，適用于空間受限的柜內安裝。

3. FWP-F22-02/X-0/X-D

• 輸入/輸出：K型熱電偶信號一進一出隔離轉換（如0~400℃范圍）；

• 應用：需隔離現場干擾信號并轉換輸出類型的場景（如連接不同品牌PLC）。

4. FWP-F22-02/X-02/02-D

• 輸入：兩路K型熱電偶（如0~1300℃）；

• 輸出：兩路4-20mA信號；

• 優勢：支持雙通道獨立測量與隔離，適用于多點溫度同步監測（如反應釜多區域測溫）。

5. FWP-F22-02/X-02/X-D

• 輸入/輸出：K型熱電偶一進一出隔離，輸出仍為K型熱電偶信號；

• 場景：需隔離干擾但保持熱電偶信號類型的特殊工業設備（如高溫爐控制）。

6. FWP-F22-14/X-0/X-D（PT100輸入）

• 輸入：PT100熱電阻（如-200~450℃）；

• 輸出：0-10V電壓信號；

• 供電：DC24V；

• 應用：適用于需要電壓信號的精密測量系統（如實驗室設備）。

7. FWP-F22-14/X-56/56-D

• 輸入/輸出：PT1000熱電阻一進二出隔離轉換；

• 特點：支持高精度PT1000傳感器，適用于貴金屬測溫或微小溫差監測。

三、典型應用場景

1. 化工行業：反應釜溫度監測，通過FWP-F22系列實現多路PT100/K型熱電偶信號隔離與轉換，避免傳感器信號干擾導致的控制誤差。

2. 電力系統：發電機組溫度監控，采用一進二出型號（如FWP-F22-02/X-02/0-D）將單點溫度信號分配至控制室與本地報警系統。

3. 冶金行業：高爐K型熱電偶測溫，通過FWP-F22-02/02-02/02-D實現雙通道冗余測量，提升系統安全性。

四、品牌優勢

山東飛創儀表與飛博爾儀表深耕工業自動化領域多年，FWP-F22系列依托高精度傳感器匹配技術、全隔離抗干擾設計及靈活模塊化配置，可快速適配不同行業需求。產品通過ISO9001質量體系認證，支持定制化開發（如特殊量程、非標供電），為客戶提供可靠、經濟的溫度信號解決方案。

選擇飛創&飛博爾FWP-F22系列，以專業隔離技術，守護工業溫度測量精度！

注：文中型號功能基于典型配置，具體參數請以實際產品說明書為準。支持技術選型咨詢與OEM定制服務。
