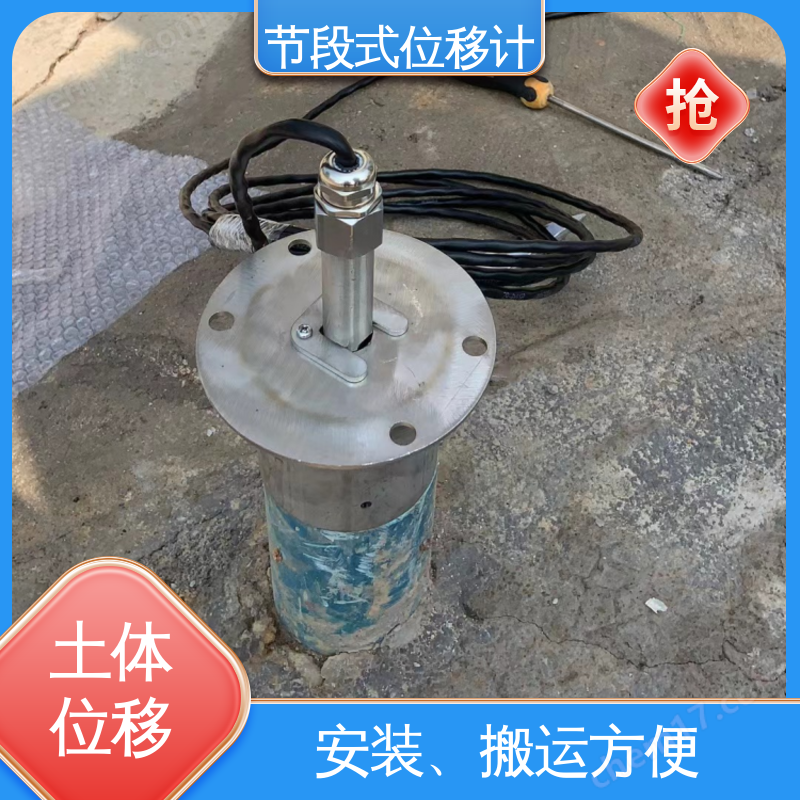

節段式位移計是一種測量各節段間的三維相對位移的傳感器，可應用于深基坑 、邊坡 、水庫、大壩、地質災害、尾礦庫等土體內部位移的自動化監測。

1.產品簡介：

節段式位移監測儀作為新一代深層水平位移監測儀器，采用單節段自由拼接總長度的連接方式設計，解決了滑動式測斜儀不能自動化監測、固定式測斜儀數據不連續、陣列位移計不能靈活拼接為任意長度等缺陷。

1.產品簡介：

由深圳安銳科技有限公司研發與生產的節段式位移監測儀是一種測量各節段間的三維相對位移的傳感器，采用高精度 MEMS 傳感器，通過 RS485 信號把數值傳輸到信號采集系統，經過分析計算，位移量隨時間變化而同步變化，達到實時監測的效果，可應用于深基坑、邊坡、水庫大壩、地質災害、尾礦庫等內部位移的自動化監測。

2.產品特點：

標準化節段設計，現場組裝、拆卸，便于搬運、維修及重復使用

智能識別節段的物理位置與節段編號的關系，使用更方便

通過加長桿件實現任一節段長度的加長，更節省成本

3.技術參數

測量軸 ：X / Y / Z 三軸

單節長度：500mm、1000mm 可選，其它規格可定制

連接方式：柔性連接

測斜管規格：兼容Φ65、Φ70、Φ85、Φ90 型測斜管

角度分辨率：0.0001°

測量精度： ±0.05°（0.1mm/500mm）

采樣頻率： 默認 1 次/分鐘(可調)

抗拉 ：500KG

零點漂移： -40～+85℃ ±0.0007°/℃

輸出： RS485-Modbus 協議

線纜： 耐磨、防油、寬溫、雙屏蔽電纜線

工作電壓： DC12V~DC24V

工作電流 ：典型值：單節 16mA@12V

工作溫度 ：-45℃～85℃

節段重量 ：500mm=0.7KG/節；1000mm=1.4KG/節

地面固定器尺寸 ：Φ80mm×3mm，Φ100mm×3mm

防水深度 ：水下 100 米(1MPa)

4.應用領域：

應用于山體滑坡、高邊坡安全、地鐵地基、深基坑開挖、大壩安全、尾礦安全等自動化監測項目。

詳情了解，咨詢深圳安銳科技有限公司

目前，內部位移大多采用人工提放測斜儀進行測量，無法實時監測及報警。陣列式位移計雖然彌補了人工測量的不足，但必須根據井深做整體式的定制化生產，存在運輸不便和不能重復使用的問題。

作為土體內部位移測量設備，節段式位移計在陣列式位移計的基礎上進行了升級，解決了陣列位移計不能根據現場靈活拼裝為任意長度的缺陷，采用單節節段現場拼接和拆卸的連接方式，既方便運輸，又便于重復使用，降低了項目整體成本。

特點：

（1）自動化在線監測預警：將井口的485總線接入安銳測控云平臺系統即可實現自動化監測預警。

（2）方便搬運：采用分段自由拼接式設計，出廠時每個節段為獨立的個體，可分批帶到現場后再根據測斜井總深度自由組裝成一個整體。

（3）方便維護：當某個節段發生故障時，將有故障的節段寄修或更換即可；不用將整體運回廠家維修。

（4）重復使用：采用分段自由拼接式設計，項目結束后可根據下一個項目的井深自由拼接總長度。
