數顯砂漿凝結時間測定儀產品概述：砂漿凝結時間測定儀是根據中華人民共和國行業標準JGJ70-90《建筑砂漿基本性能試驗方法》而設計的儀器。它適用于測定墻面砂漿和砌墻砂漿以貫入阻力表示的凝結速度和凝結時間，是各建筑科研單位、大專院校試驗室的設備之一。技術參數：數顯砂漿凝結時間測定儀1、檢測范圍：0~100N2、視值精度：1%N3、視值分辨值：0.5N4、大行程：50mm5、試針截面積：30mm26、試模內徑及深度：Φ140×75mm

產品結構：

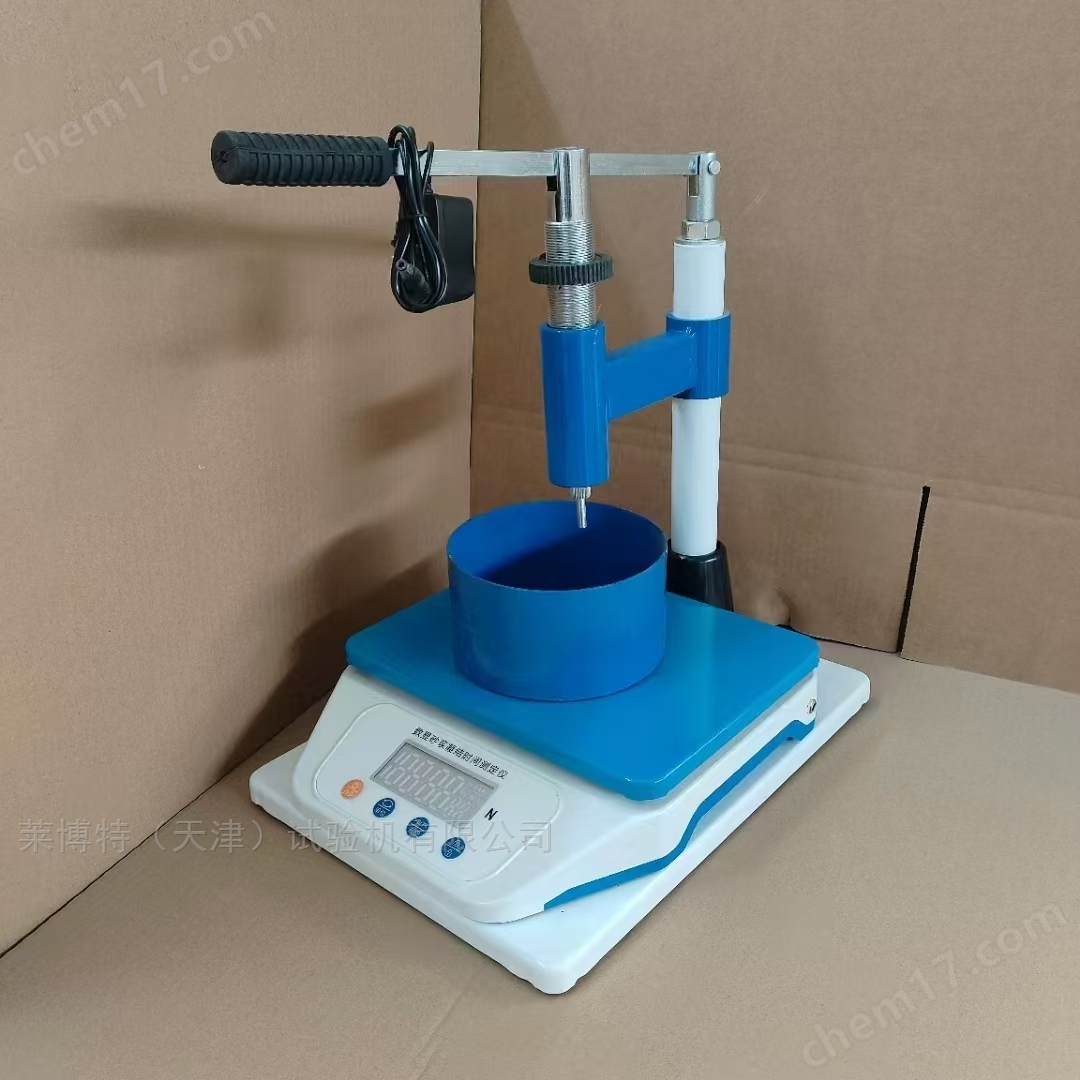

砂漿凝結時間測定儀由手柄，試針，立柱，底座，壓力顯示器(與傳感器連接)(普通型為刻度盤顯示),試模，接觸片，鉆夾頭，支架，主軸，限位螺母等組成。

產品原理：

HFD-SC-100砂漿凝結時間測定儀原理由壓桿給壓力通過試針軸向下滑動，使試針插入試模內砂漿里，由于砂漿隨著時間長短而凝結硬度變化，使試針得到不同的貫入阻力，在壓力器上讀出不同的阻力值，這就是抗壓強度。其使用時首先將攪拌均勻的砂漿裝入試模內，離上口平面約10毫米抹平，將試模放在壓力器圓盤上，此時將壓力器指針調到零位（旋動調零螺母）。然后操作者用手將壓桿垂直向下施壓力，在10秒時間內將試針貫入砂漿25mm，這時壓力器刻度盤上所示為次測定值，同時將調節螺母調到高位置（即與試針座上端面平），放開壓桿，試針在彈簧力作用下復位，按每半小時重復一次，當阻力值達到0.3MPa時改為15分鐘測定一次，直到阻力值達到0.7MPa為止。

砂漿貫入阻力計算f p=Np/Ap（MPa）

式中：f p——貫入阻力值（MPa）

Np——貫入深度為25mm時靜壓力（N）

Ap——貫入試針截面積（30mm2）

prefix=v ns=貫入阻力值計算至0.01MPa

具體試驗方法,請參照中華人民共和國行業標準JGJ70-90,關于建筑砂漿基本性能試驗方法第六章，砂漿凝結時間測定儀有關規定執行。

標定操作：

關掉砂漿凝結時間測定儀電源，在保證測量的力為零的情況下，同時按下清零健和▲鍵不放，接通電源，入零位校正，這時上排數碼管顯示零位誤差，下排數碼管顯示原來存儲的零位誤差，當數碼管顯示穩定后按下▲鍵，數碼管暗一下后數據被確認，按清零鍵進入高位校正，這時將標準力(祛碼)加在傳感器上，上排數碼管顯示計算出的力值，下排數碼管顯示放大倍數(4位16進制數)，按▲，鍵改變放大倍數，使上排數碼管顯示值等于所加的標準力值即可，這時再按下清零鍵，保存零位誤差和倍數。

維護保養：

1、試驗結束后，須將工作臺面板，試針及接觸片擦洗干凈。

2、將試模內試樣取出，擦洗干凈，并上油防銹，使用前上脫模劑。

3、滑動部分應經常注油潤滑，使儀器工作正常。

4、本儀器應安放在室溫20℃左右安靜及無腐蝕介質的環境中。
