水泥膠砂流動度測定儀注意事項

1.每次使用后，應洗凈擦干。

2.非試驗人員不得使用本儀器。

3.試驗在進行過程中不得離開或與人閑談。

4.應放置在無塵、無腐蝕常溫的環境中

用途

主要用于水泥膠砂流動度試驗。

安裝與調試

用膨脹螺栓固定在基座上。儀器基座由混凝土澆筑而成（或磚混基礎），底面尺寸約為400mm×400mm，高約690mm。在基座和儀器機架之間宜填墊圈，可通過調整墊圈高度調節桌面水平。儀器安裝后，其桌面沿彼此成直角的兩個直徑方向測量時均應成水平。跳桌安裝好后，采用流動度標準樣(JBW01-1-1)進行檢定，測得的流動度值如與給定的標樣流動度值相差在規定范圍內, 則該跳桌的安裝及使用性能合格

使用完畢后，應擦凈儀器，清除儀器周圍殘留膠砂，用輕油稍稍潤滑推桿、桌面和凸輪表面。長期不用，儀器應防塵保護，控制器放置在包裝盒內。

如儀器不計數，請檢查接近開關是否松動、與凸輪間隙是否為1mm~2mm，如有偏離或松動，請調整間隙后緊固。

結構簡圖

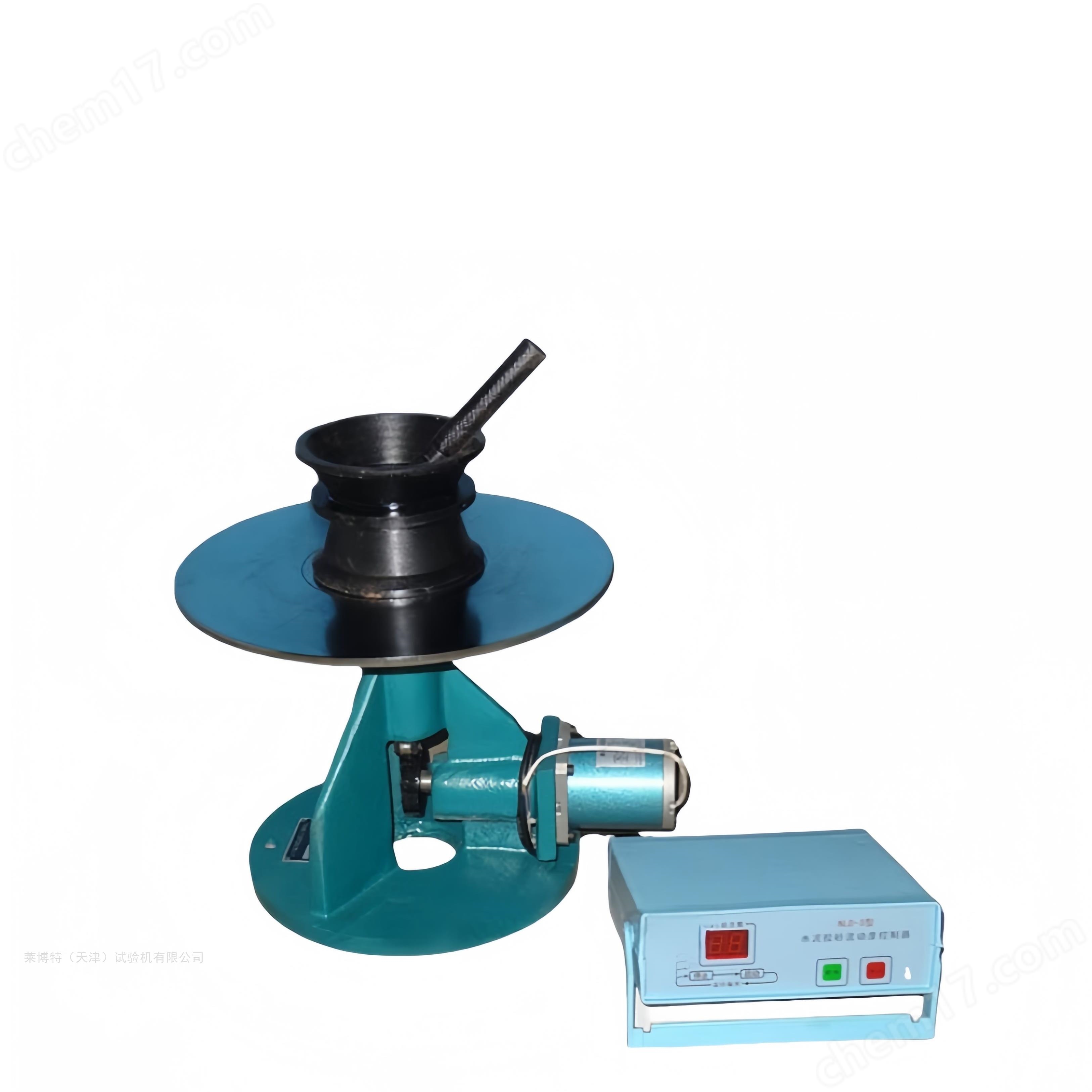

水泥膠砂流動度測定儀結構簡圖

1. 機架 2. 接近開關 3. 電動機 4. 凸輪 5. 軸承 6. 推桿

7. 圓盤桌面 8. 搗棒 9. 模套 10. 截錐圓模 11. 檢規 12. 控制器

操作規程

1）使用前檢查電源是否完備，進行空轉以檢查各控制元件工作是否正常。

2）按規范規定制備試樣，用濕布擦拭跳桌臺面、試模內壁、搗棒等。

3）將拌好的膠砂試樣分兩層裝入試模，層高度為2/3，用小刀在相互垂直的兩個方向各劃5次，共計10次然后用搗棒由外至內均勻搗壓10次，完畢刮平試模。

4）將試模垂直輕輕提起，開動跳桌，25±1s內完成25次跳動。

5）跳動完畢，用卡尺測量膠砂底面直徑及與其垂直方向的直徑，計算平均值，結果取整數，即為該水量的水泥膠砂流動度，該試驗須在5min內完成。

6）每半年定期對各儀器元件進行保養清理。

電氣原理圖

電器原理如圖1：

圖1 跳桌電器原理圖

主要技術指標

1、振動部份總重量 4.35Kg±0.15Kg

2、振動部份落差 10mm±0.2mm

3、振動頻率 1Hz

4、振動次數 25次

5、圓盤桌面直徑 ∮300±1 mm

6、凈重（含附件）：20Kg

使用方法

1、將插頭接入計數器后對應孔內，將計數器接通電源。如跳桌在24小時內未被使用，先空跳一個周期25次。

2、一次試驗應稱取的材料及數量：水泥300克，標準砂：750克，水：按預定水灰比計算。膠砂的制成按GB/G17671有關規定進行。

3、將拌好的水泥膠砂分兩層迅速裝入模內，層裝至截錐圓高約三分之二處，用小刀在相互垂直兩個方向劃實5次，再用搗棒自邊緣至中心均勻搗實15次。接著裝第二層膠砂，裝至高出截錐圓模約20mm，同樣用小刀在相互垂直兩個方向劃實5次，再用搗棒自邊緣至中心均勻搗實10次。搗壓深度層搗至膠砂高度的二分之一，第二層搗至不超過已搗實的底層表面。搗棒搗壓順序按GB/T2419-2005《水泥膠砂流動度測定方法》中6.3條的規定。

4、搗壓完畢，取下模套，將小刀傾斜，從中間向邊緣分兩次近似水平的角度抹去高出截錐圓模的膠砂，并擦去落在桌面上的膠砂。將截錐圓模垂直向上輕輕提起移去。立即按計數器的“啟動”按鈕，完成一個周期25次跳動。

5、跳動完畢，用300mm量程的游標卡尺測量膠砂底面互相垂直的兩個方向擴展直徑，計算平均值，取整數，用mm單位表示。該平均值即為水泥膠砂流動度值。

6、從膠砂加水開始到直徑測量結束，試驗應在6min內完成。
