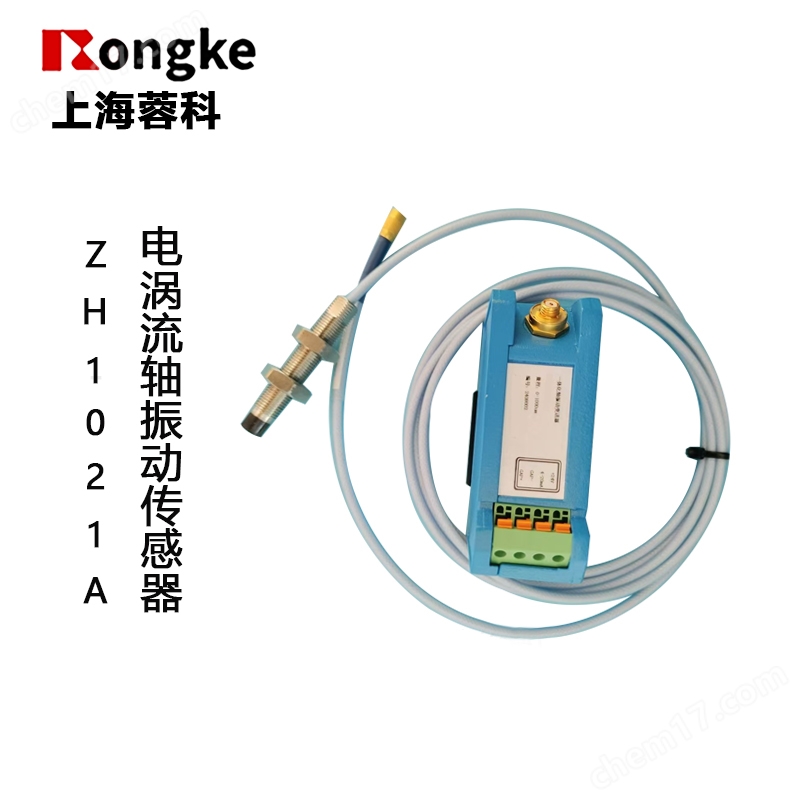

ZH1021A電渦流軸振動傳感器

簡介

  ZH1021A電渦流軸振動傳感器：電渦流傳感器的原理是,通過電渦流效應的原理，準確測量被測體(必須是金屬導體)與探頭端面的相對位置，其特點是長期工作可靠性好、靈敏度高、抗干擾能力強、非接觸測量、響應速度快、不受油水等介質的影響，常被用于對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行長期實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及預維修。

典型應用

   電渦流傳感器系統以其的優點，廣泛應用于電力、石油、化工、冶金等行業，對汽輪機、水輪機、發電機、鼓風機、壓縮機、齒輪箱等大型旋轉機械的軸的徑向振動、軸向位移、鑒相器、軸轉速、脹差、偏心、油膜厚度等進行在線測量和安全保護，以及轉子動力學研究和零件尺寸檢驗等方面。圖1-1列舉了電渦流傳感器的一些典型應用示意。

技術指標

1.線性量程、線性范圍、線性中點、非線性誤差、最小被測面

※ 非線性誤差指實際輸出值與理論值(按標準特性方程計算)最大誤值。

2.平均靈敏度（線性范圍內輸出變化除線性范圍）

  平均靈敏度誤差：≤±5％

3. 動態特性

頻響：0～10kHz

幅頻特性:0～1kHz衰減小于1%，10kHz衰減小于5%

相頻特性:0～1kHz相位差小于－10°，10kHz相位差小于－100°

4.互換性誤差≤5%

5. 工作溫度

探頭：工作溫度-50～ +175°C  溫漂≤0.05%/°C

前置器：工作溫度-50～ +120°C  溫漂≤0.05%/°C

6.工作介質：空氣、油、水。

7.探頭最大工作壓力：12Mpa

A 探頭直徑選擇

B 螺紋規格選擇

? 螺紋規格允許有其它選擇。
