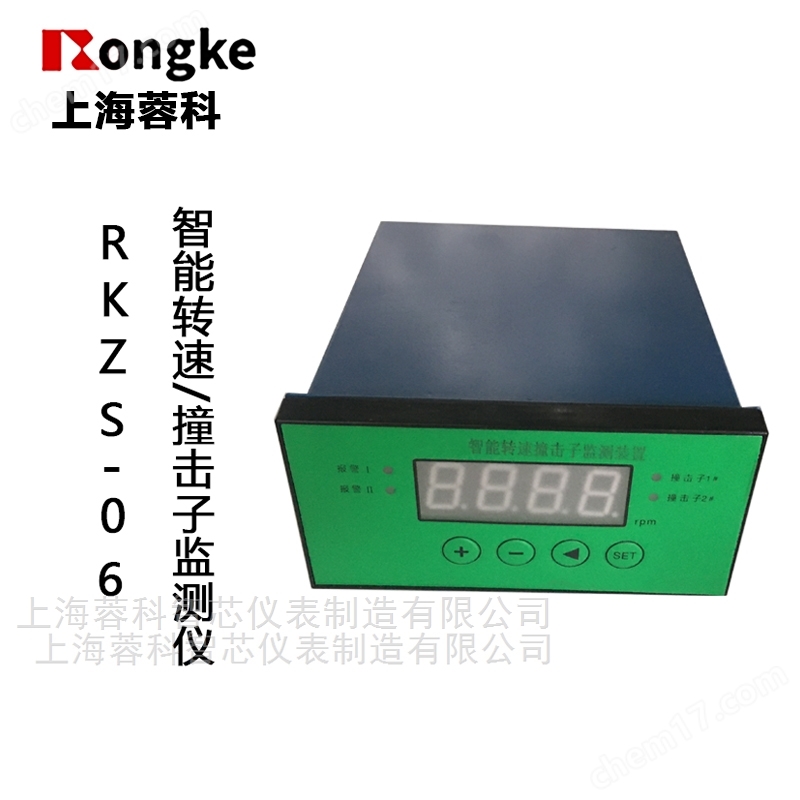

RKZS06智能轉速/撞擊子監測儀

RKZS06智能轉速/撞擊子監測儀 轉速是汽輪機組重要的運行監視參數，當機組轉速達到110%額定轉速時，應使汽輪機緊急停機。為實現這

一目的，機組保安系統在汽輪機前軸承箱中裝配了危急遮斷器，危急遮斷器撞擊子在110%額定轉速時產生的離心力作用下“擊出”，可使汽輪機緊急停機。

在新機組投運或機組每次大修并網前，必須做撞擊子動作轉速測定，為防止撞擊子卡澀，制造廠規定機組在連續運行2000小時后應做一次撞擊子噴油活動試驗，但危急遮斷器的安裝部位，既無法觀察它的撞擊子“擊出”、“縮回”的狀態也無法確定撞擊子動作時的轉速，汽輪機轉速/撞擊子監測儀，采用微型計算機智能技術，一并解決了轉速監視和撞擊子監視的難題，平時顯示汽輪機轉速并捕捉記錄機組“最高”轉速，當危急遮斷器撞擊子“擊出”、“縮回”時，內部記憶功能將“擊出”、“縮回”時的轉速存貯在儀表中，通過按面板“設置”鍵即可方便地在顯示窗口顯示出“最高”、“擊出”、“縮回”時的轉速。

技技術性能

1、測量輸入

（1）測速信號：磁阻式轉速傳感器信號幅度為50mV~20V（RMS），頻響0.5-15KHz：

（2）撞擊子1信號：霍爾傳感器：

（3）撞擊子2信號：霍爾傳感器：

2、參數設置

（1）齒數：1~120（信號脈沖數與轉速值的變比、當齒數=60時zui低可測0，5轉/分，齒數=1時zui低只測

30轉/分，出廠時設為60）：

（2）報警值：2級報警，出廠時分別設報警1為3300rpm、報警工為3360rpm；

（3）報警延時：出廠時根據用戶要求可設定為1~200秒，通常為1秒；

3、測量顯示

（1）顯示方式：四位0.8英寸LED數碼管顯示XXXXrpm.無值高位隱意如■XXXrpm；

（2）量程：1~9999rpm，超出9999@顯示1-：

(3)分辨率: ±1rpm:

4、測量輸出

（1）電流量：正比于轉速值的4～20mA電流，精度±1%，負載≤500Ω；

（2）開關量：輸出報警1、工和撞擊子1#、2#等4個繼電器常開觸點，事件發生時閉合，觸點容量為2A/

250V AC或1A /28V DC：

5、警示信號

面板設報警1、工和撞擊子1#、2#指示燈，事件發生時，相應指示燈亮。

6、環境要求

（1）使用環境：溫度0℃~+50℃、相對濕度<90%不冷凝、無腐蝕、無強磁場；

（2）存儲環境：溫度-30℃~+60℃、相對濕度<90%不冷凝、無腐蝕、無強磁場；
