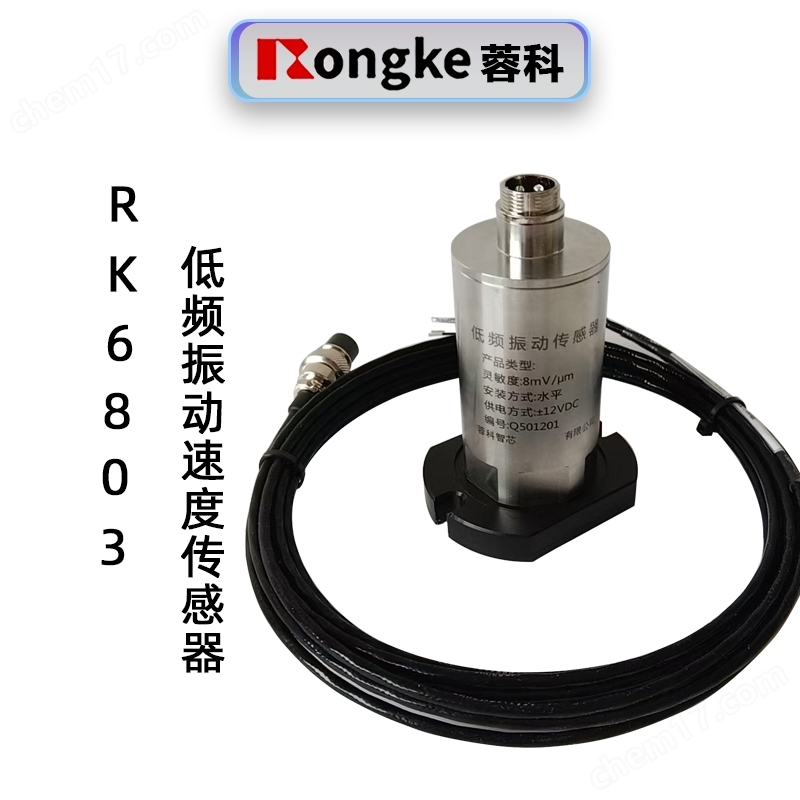

低頻振動傳感器RK6803

低頻振動傳感器RK6803低頻振動傳感器是屬于慣性式傳感器。它是利用磁電感應原理把振動信號變換成電信號。主要由磁路系統、慣性質量、彈簧阻尼等部分組成。在傳感器殼體中剛性地固定著磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于殼體上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動、切割磁力線，在線圈內產生感應電壓，該電壓信號正比于被測物體的振動速度值，對該信號進行積分放大處理即可得到位移信號。這種傳感器直接安裝在機器的外部，故使用維護極為方便。

MLS-9-V低頻振動傳感器的總體設計保證它有如下使用特點：

1. 傳感器有很低的使用頻率，可以適用于低轉速的轉動機器。

2. 相對于其它類型的振動傳感器而言，HG6803傳感器有較低的輸出阻抗，較好的信噪比。它同一般通用交流電壓表或示波器配合就能工作。對輸出插頭和傳輸電纜也無特殊要求，使用方便.

3.傳感器設計中取消了有摩擦的活動元件，因此使用壽命相對很長。

4. 傳感器有一定抗橫向振動能力（不大于10g）

安裝

● 安裝位置：垂直或者水平安裝于被測振動點上，以變送器底部M8×1.5螺釘磁座吸附在被測殼體上，然后將傳感器擰在上面擰緊即可。

● 安裝尺寸及規范：參看圖3（速度傳感器的安裝及防護），若傳感器安裝位置受到高溫蒸汽等沖刷時，為降低傳感器環境溫度、需加防護措施，一般情況下可不加防護。

● 使用和絕緣要求。傳感器輸出為懸浮接地、在連接傳感器的插頭、插座上，都標有1、2、3、4的數字。考慮到接線牢固可靠，將“1、2"和“3、4"分別短接并用。“1、2"作為傳感器訊號輸出的A端，“3、4"作為B端，與其他設備連接時，A、B端可互換，不用區分。連接導線要求有良好的絕緣性能，采用兩芯屏蔽電纜，電纜的屏蔽層一端浮空，另一端接地。傳感器的安裝本廠配用M10*1.5的固定螺釘。對傳感器安裝的防護措施，本廠備有防護罩供應，其余由用戶因地制宜自行處理
