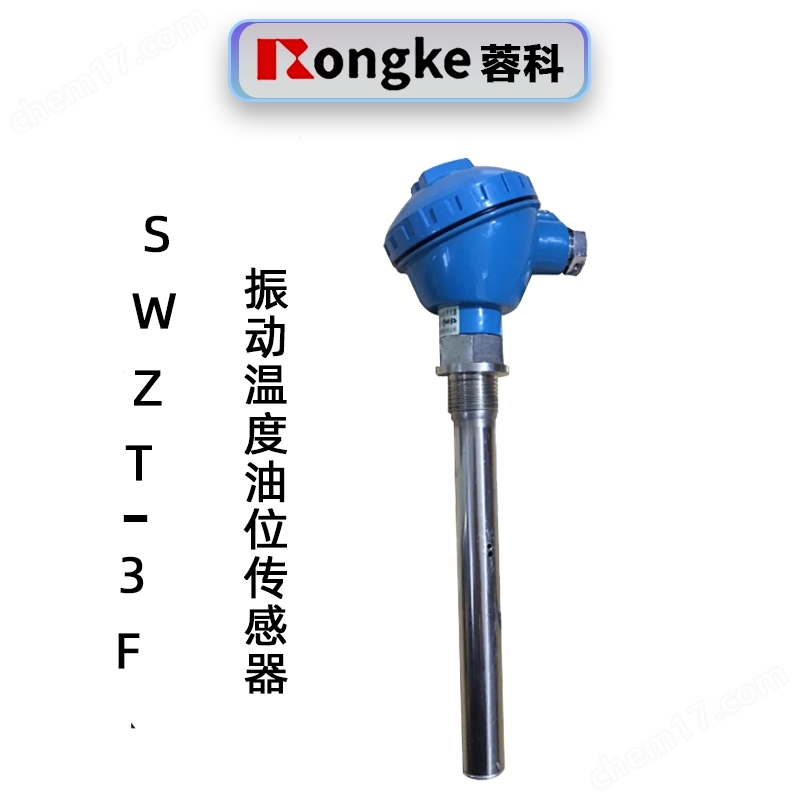

SWZT-3F振動溫度油位傳感器

SWZT-3F振動溫度油位傳感器，風機監控報警器是新一代風機監控報警器。功能強、安裝使用方便。可對冷水塔風機的振動 速度、滑油溫度、油位進行實時監控。

1 SWZQ-3C 風機監控報警器具有如下特點：

1.1 一次儀表為振動、溫度、油位三參數組合探頭，安裝在風機減速器油 尺位置，探測桿插入滑油中，感測機座的振動速度、滑油溫度和油位。利用M27 ×2 外螺紋固定在風機上。

1.2一次儀表利用 RVVP4×0.5 四芯屏蔽電纜接至二次儀表。對振動、油溫 、 油位三參數進行監控、顯示、輸出；電纜有開路情況時，二次儀表相應顯示 窗口會進行提示。

1.3二次儀表的信號輸出：振動、油溫輸出 4～20mA 電流信號；油位輸出 可選的 4～20mA 電流信號或開關量電壓報警信號，默認則為電流信號輸出。

2 主要性能參數

2.1 二次儀表安裝形式： 標準盤式

2.2 二次儀表開口尺寸： 151+1×75+1

2.3 報警輸出形式： 繼電器觸點輸出及聲、光報警

2.4 繼電器觸點容量： 250Vac，3A 無感

2.5 顯示方式： 振動速度、滑油溫度均三位數字顯示 按住“增/油位"按鍵顯示油位數值

2.6 測量范圍： 振動速度：0～9.99mm/s（有效值） 滑油溫度：0～99.9℃ 油 位： 80mm 量程 ，靈 敏 度 5mm/mA。 油位低于下限：“油位低"燈閃 油位高于上線：“油位高"燈閃 油位正常： 指示燈不亮- 2 -

2.7 分辨率和精度： 振動速度：0.01mm/s，精度 5% 滑油溫度：0.1℃，精度 3% 油 位：5mm

2.8 振動頻率響應： 10～200Hz 2.9 最大傳輸距離： 500m

2.10 二次儀表與上位機接口： 振動、溫度、油位 4～20mA 電流輸出 250Ω采樣電阻，線阻≤50Ω 可選擇油位開關量電壓報警輸出: 0v,2v,4v

2.11 一次儀表回傳信號： 溫度、油位：4～20mA 振動：DC12mA±8mA

2.12 使用條件：

2.12.1 環境溫度： 二次儀表 -10～70℃ 一次儀表 -20～80℃

2.12.2 相對濕度： 二次儀表 不高于 85% 一次儀表 不高于 95%

2.13 二次儀表外形尺寸： 159×79×272

2.14 一次儀表質量： 約 0.5kg

2.15 二次儀表電源： 220Vac±10%，50～60Hz

2.16 二次儀表最大功耗： 5W

3 二次儀表及一次儀表的安裝

3.1 二次儀表的安裝 二次儀表采用標準盤式機殼，開口尺寸為：151+1×75+1，通過二次儀表 自帶的安裝頂絲固定在儀表柜上。

3.2 一次儀表的安裝 一次儀表為 SWZT-3F 振動溫度油位變送器，規格有：插深 145、插深 180、 插深 220、插深 250、插深 260。供各型號空冷與水冷風機選用。采用 M27×2 外螺紋安裝在風機減速器油尺位置。電纜出線口為內螺紋 M20×1.5，外形見 圖 1。一次儀表要輕拿輕放，以保護內部敏感元件。

一次儀表用 RVVP4×0.3 四芯屏蔽電纜引出約 0.6 米，可以采用同規格 屏蔽電纜連至二次儀表端子。接線處用φ3 熱縮管熱縮包扎，再將兩部分電 纜護套用φ10 熱縮管熱縮包扎。屏蔽層在二次儀表處接大地
