鋼管在實際應用中所承受的彎曲工況復雜多樣，不同的使用場景下，彎曲的角度、頻率、載荷大小等都存在差異。鋼管彎曲疲勞試驗臺能夠精準模擬這些真實工況，通過xian jin的加載系統，對鋼管試樣施加周期性的彎曲載荷。

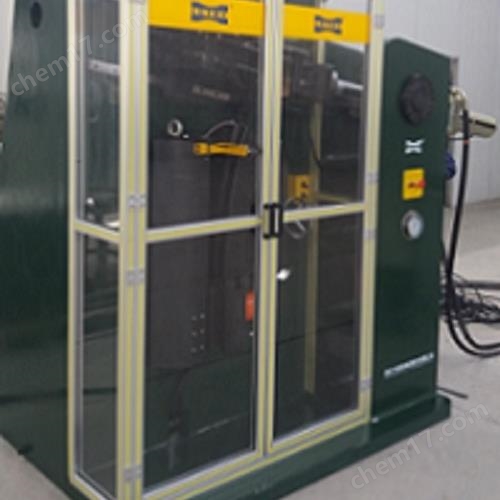

西安力創（LETRY）公司專業制造電液伺服鋼管彎曲疲勞試驗臺，主要用于連續管彎曲疲勞試驗，測量空心管材承受內壓、彎曲工況下的疲勞周次，同時測量空心管材與管材各相應參數（如外徑、漲徑等）之間的關系，并獲取空心管材失效循環周次與內壓關系、空心管材失效循環次數周次與外徑、漲徑等。
彎曲試驗主要用于測定脆性和低塑性材料(如鑄鐵、高碳鋼、工具鋼等)的抗彎強度并能反映塑性指標的撓度。彎曲試驗還可用來檢查材料的表面質量。彎曲試驗在wan neng材料機上進行，有三點彎曲和四點彎曲兩種加載荷方式。
技術指標：
序號 | 項 目 | 指 標 | 備 注 |
1 | 適用空心管材尺寸范圍 | 外徑范圍：（25.4～88.9）mm 壁厚范圍：（2.1～7.6）mm | |
2 | 適用空心管材力學性能： | 屈服強度≥785 MPa； 抗拉強度≥793 MPa； | |
3 | 試驗臺架所用彎曲模板 彎曲半徑 | 2種。分別為1219.2mm（48 in） 和1828.8mm（72 in）；
| |
4 | zui大試驗負荷（kN） | 動態±150；靜態±150 | 軸向缸筒 |
5 | 頻率范圍（Hz） | 0.01～2.0， 連續可調。 | |
6 | 分辨率（Hz） | 0.001 | |
7 | 試驗波形 | 正弦波、方波、三角波、斜波、組合波 | |
8 | 靜態負荷精度 | 優于±1% | |
9 | 動態平均負荷波動度 | ≤±1% F.S | |
10 | 動態負荷振幅波動度 | ≤±2% F.S | 軸向缸筒 |
11 | 位移傳感器行程（mm） | ±175 | 軸向缸筒 |
12 | 位移準確度 | ±1% | 軸向缸筒 |
13 | 增壓器增壓比 | 1：3.5 | |
14 | 連續油管試驗內壓范圍：（MPa） | 0-70MPa， 連續可調 | 增壓器 |
15 | 內壓力測量精度 | ≤±1% F.S | 增壓器 |
16 | 直徑測量精度 | ≤0.1mm | 位移傳感器 |
17 | 試驗臺主機尺寸（mm） | LXWXH=2060X1000X1890 | |
18 | 伺服液壓源 | 流量:63L/min 壓力:21MPa； 過濾精度:5um | |
19 | 控制器動態采集速率 | 所有通道5kHz速率進行同步反饋采集； | |
20 | 伺服液壓源尺寸（mm） | LXWXH=1640X1000X1150 | |
21 | 配備動力電源 | 交流380V、50Hz、30kW； 交流220V、50Hz、2kW； |
（注：根據配置不同，價格上下浮動。）
