電磁流量計結構

電磁流量計是一種常見的流量測量儀表，主要由電磁電路、測量管段、控制儀表和轉換器等部分組成。在使用中安裝至被測管路中，通過讓被測流體流經測量管段來測量流量數據并由控制儀表顯示或輸出信號。

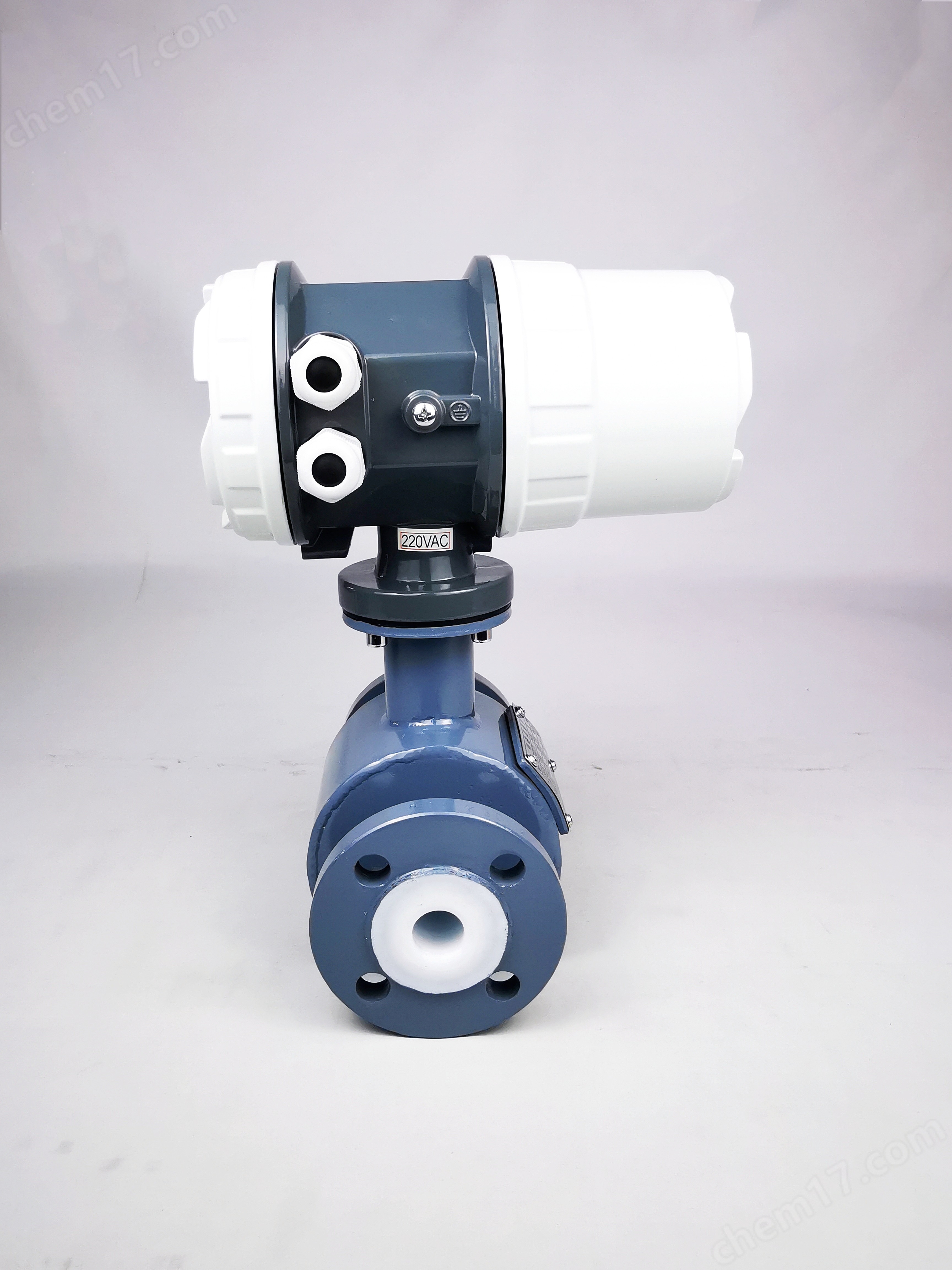

津制 脈沖輸出電磁流量計 316L 電站

電磁流量計工作原理

電磁流量計主要應用電磁感應原理進行流量數據測量。簡單來說，被測流體具有一定帶電性，相當于流體在管道內充當電流載體作用。然后與測量管段內放有磁鐵并形成磁場。當可導電的流體流經磁場時便形成電流切割磁感線效果，使得流體內形成電勢差。在管段兩側與磁場磁感線垂直的位置放置電極便可感應到這種電勢差。流體流速越大，單位時間內切割磁場的導體也就越大，電勢差也就越大，由此便可測得流量數據。

電磁流量計參數

公稱口徑：DN10-DN2000（管段式）；DN300-DN2000（插入式）

襯里材質：聚氨酯；氯丁橡膠；PTFE；PFA

電極材質：316L；哈C；鈦；鉭；鉑金

安裝方式：螺紋安裝；法蘭安裝；卡箍安裝（衛生型）

工作溫度：-40~120°C

工作壓力：≤25MPa

電源：24VDC；220VAC；3.6V鋰電池

精度：±0.25%；±0.5%；±1.0%F.S

輸出信號：4-20mA；脈沖輸出

通訊：HART協議；RS485

防爆等級：Exd[ia]II CT6

運輸方式：物流

包裝方式：紙箱包裝

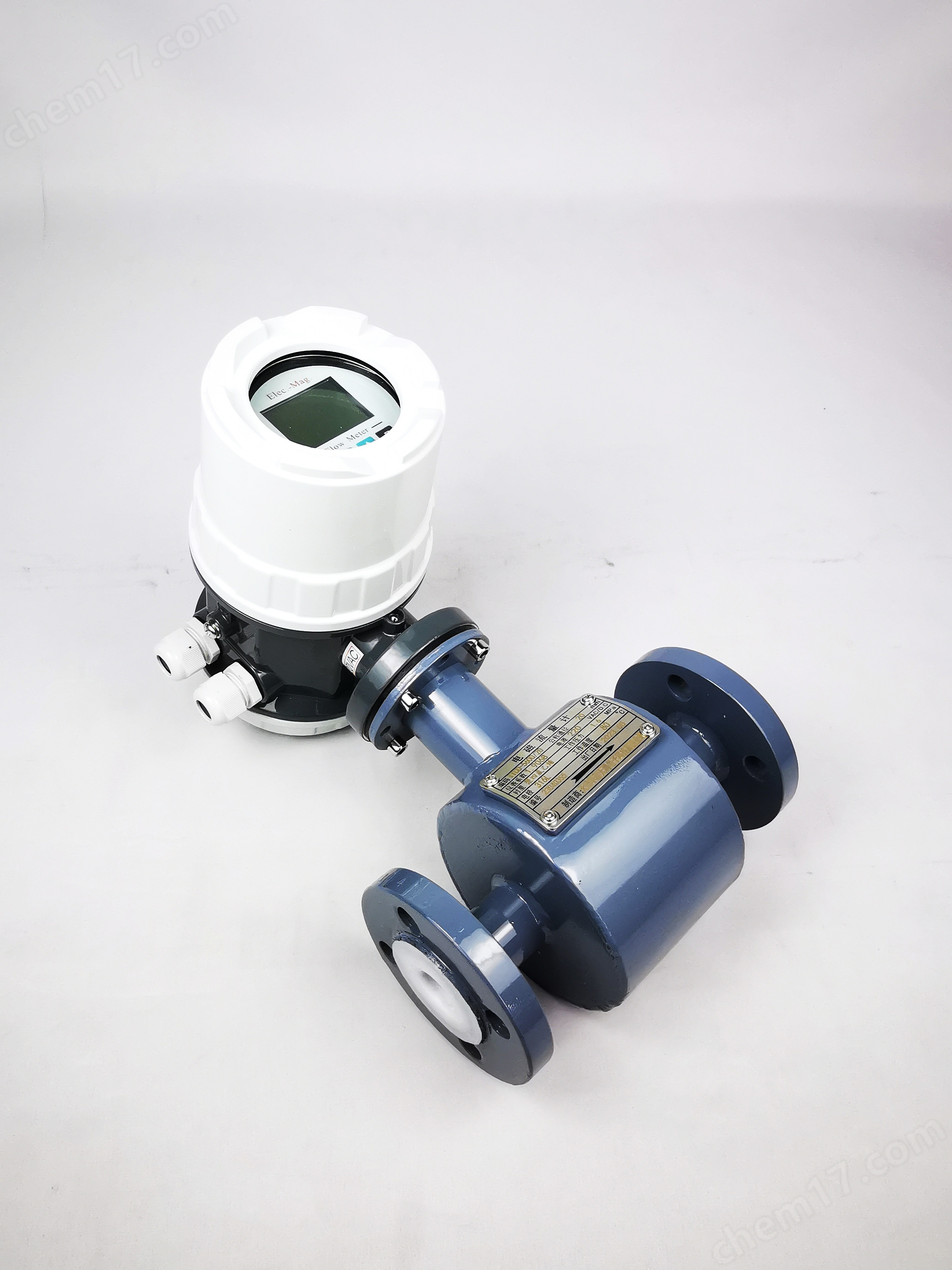

津制 脈沖輸出電磁流量計 316L 電站

電磁流量計特點

1.合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；

2.轉換器可與傳感器組成一體型或分離型；

3.流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

4.測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

5.測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器損耗小。

6.雙向測量系統，可測正向流量、反向流量。

電磁流量計選型方法

1.內襯和電極材質選擇：應根據被測流體流量、粘度、腐蝕度、是否有雜質顆粒等性質選擇內襯材質和電極，以減輕流體對內襯和電極的損耗。

2.根據管路直徑和流量選擇尺寸：電磁流量計的內徑應與被測管線內徑盡量相等，當尺寸無法匹配時，應選用略大于被測管線內徑的型號。當流量過大時應考慮具有相對較長的測量管段的型號。

3.根據管路連接方式選型：按照管路兼容的螺紋、法蘭等安裝方法選擇對應接口的電極流量計。

電磁流量計注意事項

1.盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號。

2.應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～+60℃，相對濕度小于85%。

3.流量計周圍應有充裕的空間，便于檢測與維修。

4.應保證被測流體的介電常數大于1.5，才能保證獲得較好的測量效果。

5.確認流體中常見的雜質情況，如存在具有磁性的雜質顆?；蚋邔?dǎo)電性雜質，則應該針對雜質情況進行校準或采用相應防護措施，避免數據失真。
