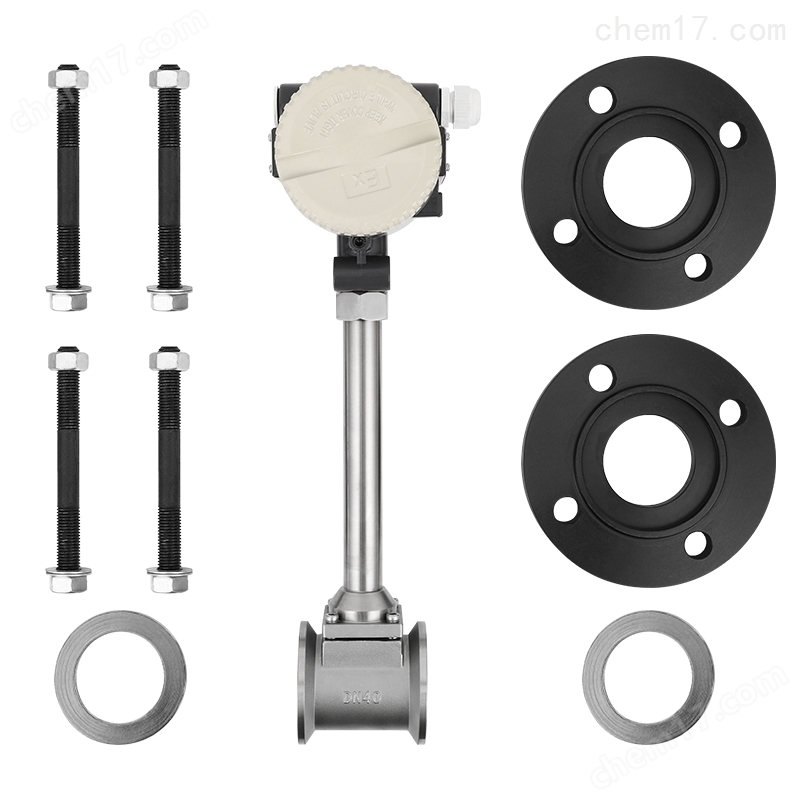

西藏渦街流量計 飽和蒸汽 過熱蒸汽 空氣

西藏渦街流量計 飽和蒸汽 過熱蒸汽 空氣

產品的特點

1、本產品是參照日系國家標準JIS Z8766：2002《渦街流量計—流量測定方法》，并結合國內企業使用情況設計生產的。產品發生體采用頂角朝前的三角柱設計，提高了產品的穩定性。

2、表體均采用304不銹鋼硅溶膠工藝精鑄而成，性能穩定，外觀精美。

3、表體DN15-DN25三角柱采用冷鑲技術，產生信號精準，穩定。解決了渦街流量計小口徑測量不準確的問題。

4、表體DN32-DN150三角柱和表體一體鑄造成型，精加工后投入使用，產生信號精準，一致性好，不會出現焊接三角柱產生的高溫變形影響信號產生的現象。

5、表體自DN65起以上各規格均采用內置式結構，即將測量探頭鑲入三角柱內，抗力強。

6、渦街傳感器輸出脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能穩定。

7、現場顯示型渦街流量計采用智能軟件中文操作，氣液通用，可選多種流量單位（m3/h，t/h，t/m，kg/h等）多種算法（常規體積流量，常規質量流量，常規氣體體積流量，飽和蒸汽溫度補償，飽和蒸汽壓力補償，過熱蒸汽溫壓補償等），操作簡單，適用廣泛；可對儀表系數非線性進行修正，提高測量精度。

8、采用消擾路和抗振動探頭，配合表體抗干擾的設計，抗環境振動性能好。

四、技術參數

1、儀表口徑（mm）：15、20、25、40、50、65、80、100、125、150、200、250、300

2、測量介質：液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）、特殊型的可以測量耐腐蝕性介質。

3、精度（準確度、精確度）：液體：±1.0％

                         蒸汽或氣體：±1.0％、±1.5％

4、量程比：1：10；1：15；1:20

5、傳感器材質：304不銹鋼、316（L）不銹鋼等

6、使用條件：   介質溫度：-1O℃ ～ +250℃、+250℃ ～ +320℃

環境溫度：-30℃ ～+60℃

7、供電電源：直流供電電壓24V，現場顯示型采用3.6V鋰電池供電。

8、輸出信號：脈沖信號、4—20mA模擬信號。

9、通訊接口：RS485通訊輸出、HART協議等。

10、連接方式：法蘭型（夾持式，一體法蘭連接式，插入式）；螺紋型；衛生型（卡箍連接）。
