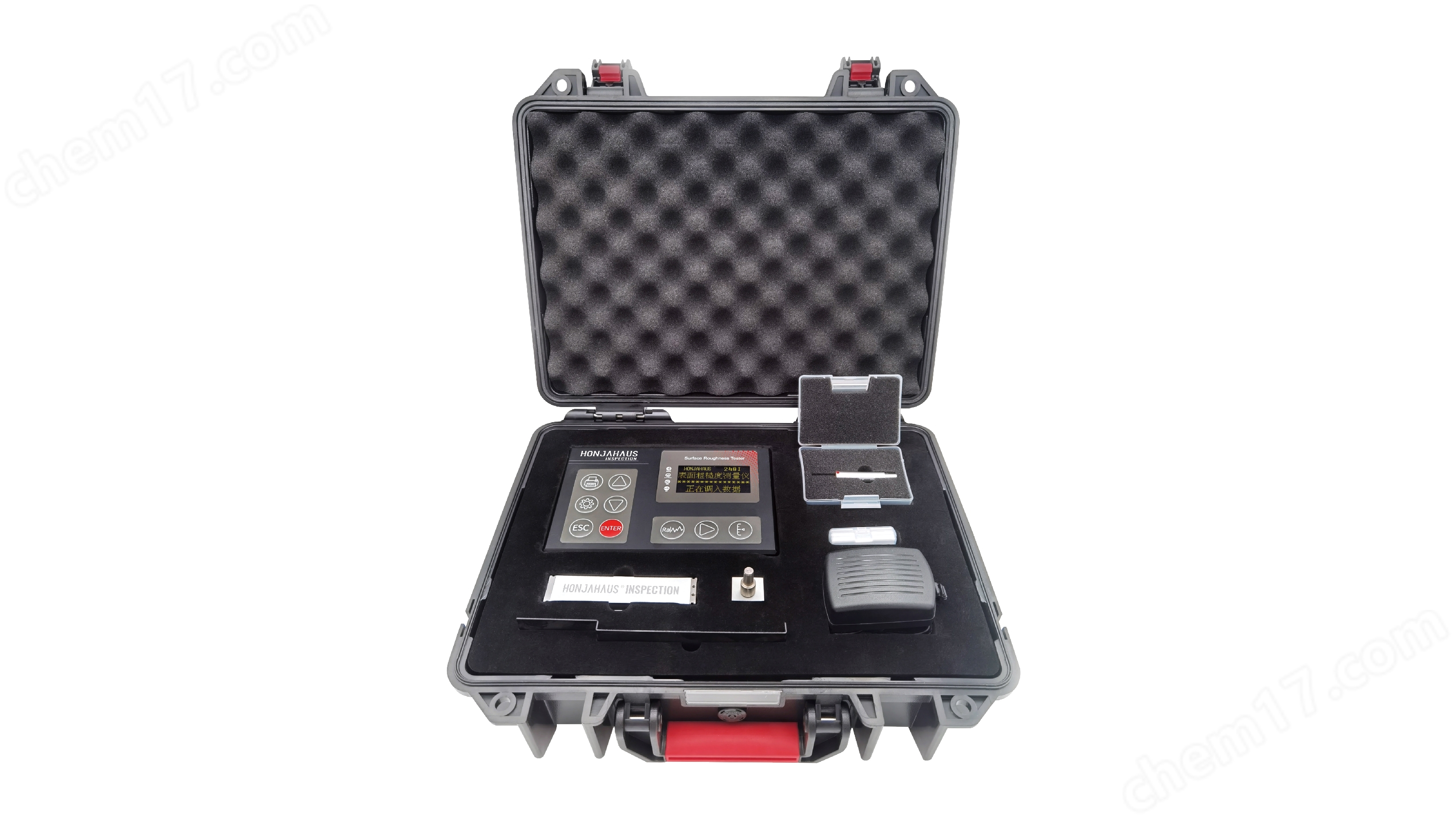

H248-S粗糙度儀
- 公司名稱 江陰市煌嘉智能科技有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/4/2 16:48:24
- 訪問次數 1909
聯系方式：王經理15861514777 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 應用領域 | 化工,電子/電池,航空航天,汽車及零部件,綜合 |
|---|
標題：H248-S粗糙度儀
產品概述：
HONJAHAUS H248-S粗糙度儀是觸針式表面粗糙度測量儀，它適用于生產現場、實驗室、計量室，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出全部測量參數和輪廓圖形。
HONJAHAUS 248-S表面粗糙度儀符合下列標準：
GB/T 3505-2009 產品幾何技術規范（GPS）表面結構 輪廓法 術語 定義及表面結構參數
GB/T 6062-2009 產品幾何技術規范（GPS）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性
產品特點：
◆ 多參數測量：Ra、Rz、Ry、Rq、Rp、Rv、Rt、R3z、Rmax、 RSk、RS、RSm、Rmr；
◆ 高精度電感傳感器
◆ RC、PC-RC、GAUSS、D-P四種濾波方式；
◆ 兼容TSO、DIN、ANSI、JIS四種標準；
◆ OLED液晶，可顯示漢字、全部參數及圖形；
◆ 內置標準RS232接口、USB接口、
◆ 兩種關機方式：手動關機、自動關機；
◆ 分體化設計，驅動器體積小，使用方便。
測量原理：
測量工件表面粗糙度時，將傳感器放在工件被測表面上，由驅動器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在傳感器輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大之后進入數據采集系統，再對采集的數據進行數字濾波和參數計算，將測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。
性能參數：
測量參數 | Ra、Rz、Ry、Rq、Rp、Rv、Rt、R3z、Rmax、Rpc、RSk、RS、RSm、Rmr； | |||
測量范圍 | 17.5mm | |||
取樣長度 | 0.25mm/0.8mm/2.5mm | |||
示值誤差 | +≤10% | |||
分辨率 | 0.01μm -0.04μm | |||
濾波 | 濾波輪廓: RC、PC-RC、GAUSS、不濾波輪廓D-P | |||
傳感器 | 檢測原理:電感 針尖材料:金剛石導頭 縱向半徑:45mm | 測量范圍:160μm 觸針測力:4mN(0.4gf) | 針尖半徑:5μm 觸針角度:90° | |
顯微圖形 | 不濾波輪廓圖形，濾波輪廓圖形，tp曲線 | |||
顯示方式 | OLED液晶，可顯示漢字、全部參數及圖形 | |||
工作環境 | 溫度:0~40°C 濕度:<90%RH | |||
尺寸重量 | 主機尺寸:200mm*130mm*30mm 約1Kg | 驅動器尺寸:120mm*25mm*27mm 約350g | ||
探頭配件：
TS100-BS標準傳感器：
適用于；平面；軸；孔 （測孔內表面時，孔最小直徑為5mm，深度最大為22mm）
TS110-QM曲面傳感器：
適用于；可測量曲率半徑大于3mm的凸凹曲面工件表面，配合測量平臺使用
TS120-XK小孔傳感器：
適用于；可測量孔直徑大于2mm的內孔表面粗糙度，最大深度為9mm
TS130-GC溝槽傳感器
適用于；可測量槽寬大于2mm，槽深3mm的溝槽或者高度小于3mm的臺階的表面粗糙度，配合測量平臺使用
TS131-SC深槽傳感器：
適用于；可測量槽寬大于3mm，槽深10mm的溝槽或者高度小于10mm的臺階的表面粗糙度，配合測量平臺使用
