型     譜

              說       明

    LUG

渦街流量儀表 (溫度測量范圍-25℃—400℃)

傳感器

檢測方式

B

壓電式傳感器 （溫度測量范圍-25℃—330℃）

常溫，中溫（-25℃—250℃），高溫（260℃—330℃）

E

高溫傳感器  (溫度測量范圍-25℃—400℃)

連接方式

1

僅對滿管式，可做溫補

法蘭連接型 （304不銹鋼材質）

1B

法蘭連接型 （316不銹鋼材質）

2

法蘭卡裝型 （法蘭為碳鋼材質，表桿、表體均為304材質）

3

僅對插入式，可做溫補

簡易插入式

4

僅對插入式，可做溫補

球閥插入式

5

僅對滿管型，可做溫補

螺紋連接

6

僅對滿管型，可做溫補

卡箍連接

測量介質

2

液體

3

氣體 （帶補償，單位換算為Nm3/h）

4

蒸汽

公稱通徑

015

DN15

...

...                    單位：mm

30

DN300

使用環境

P

普通型

B

防爆型   ExiaⅡCT2—CT4 本安型  ExidⅡCT4 隔爆型

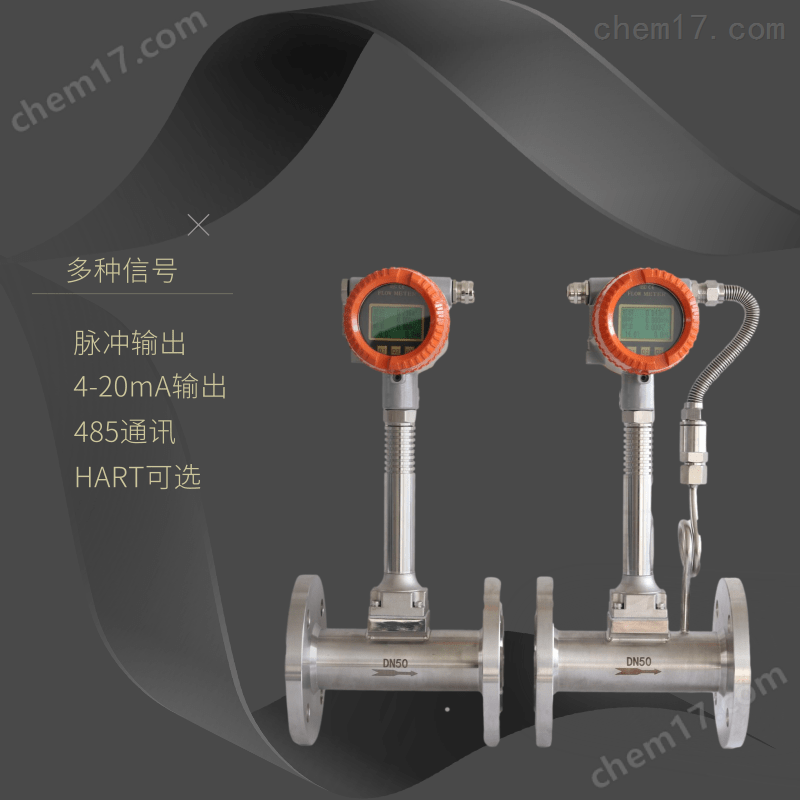

輸出信號

1

三線制

脈沖輸出/傳感器/探頭/頻率輸出（24V或12V電源供電）

2

普通

4~20mA電流輸出，液晶顯示/變送器/24V供電

3

普通

RS-232通訊、Hart、Modbus

4

普通

3.6V鋰電池供電，現場液晶顯示

5

4-20mA溫壓補償

PT溫壓補償一體，4~20mA電流輸出型

T溫度補償,4~20mA       24V供電

P壓力補償,4~20mA

6

電池溫壓補償

PT溫壓補償一體,電池供電型

T溫度補償，電池供電型               3.6V鋰電池供電

P壓力補償，電池供電型

7

雙供電溫壓補償/4-20mA/485

PT溫壓補償一體，24V和3.6V雙供電

T溫度補償，24V和3.6V雙供電

P壓力補償，24V和3.6V雙供電

溫度范圍

T1

‘-25℃—250℃

T2

’260℃—330℃

壓力等級

P1

0—1.6MPa

P2

2.5—4MPa

P3

4—10MPa

P4

10—25Mpa

通訊輸出

R

RS-232通訊

H

Hart

Y

GPRS無線遠傳

M

Modbus、485

選型說明

例如：LUGE2410-P5PTT1P2   M.滿管型電容式渦街流量儀表，法蘭卡裝型連接，介質為蒸汽，儀表通徑為DN100，溫度250℃，壓力2.5MPa，溫壓補償一體，4~20mA電流信號輸出，485通訊

                      傳感器的公稱通徑編號對照表

公稱通徑DN mm

15

20

25

32

40

50

65

80

100

125

150

標記號

015

020

02

03

04

05

06

08

10

12

15

公稱通徑 DN mm

200

250

300

350

400

450

500

600

700

800

1000

標記號

20

25

30

35

40

45

50

60

70

80

A10
