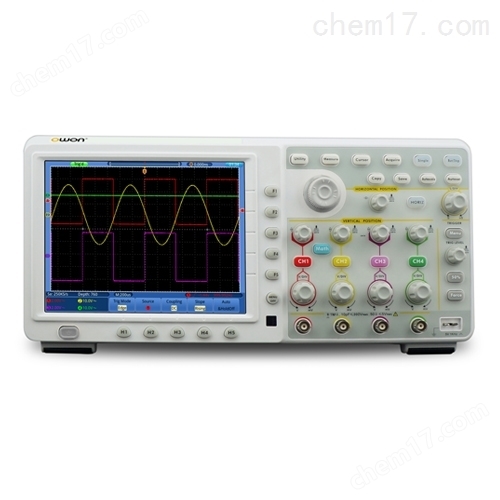

利利普4通道數字示波器EDS204-T主要特點

- 最高200MHz帶寬，高達2GS/實時采樣率
- 存儲深度7.6M
- 高波形捕獲率達50,000wfms/s
- 水平、垂直方向縮放保存波形
- FFT點數（長度、精度）可變
- 視窗擴展功能（同一屏幕內實現視窗擴展，方便查看波形異常細節）
- 8英寸（800x600)高清顯示，電容觸控屏
- 豐富的標準接口： USB,VGA,LAN

利利普4通道數字示波器EDS204-T應用范圍

電子線路檢測    電路功能測試    設計與制造測試    教育和技術培訓

汽車維修檢測

型號	帶寬	最大實時采樣率	存儲深度	通道數	特色功能
EDS074-T	70MHz	1GS/s	7.6Mpts	4	· 50,000 wfms/s 波形捕獲率 · 水平，垂直方向縮放保存波形 · FFT點數（長度，精度可變） · 視窗擴展功能 · 8英寸高清觸控屏
EDS104-T	100MHz	1GS/s
EDS114-T	100MHz	2GS/s
EDS204-T	200MHz	2GS/s

型號		EDS074-T	EDS104-T	EDS114-T	EDS204-T
帶 寬		70MHz	100MHz		200MHz
通 道		4通
實時采樣率		1GS/s		2GS/s
波形捕獲率		50,000 wfms/s
顯 示		8英寸（800×600像素）高清LCD觸摸屏
輸入耦合		直流、交流、接地
輸入阻抗		1MΩ±2%，與15pF±5pF 并聯    50Ω±1%
探頭衰減系數		1X, 10X, 100X, 1000X
最大輸入電壓		輸入阻抗1MΩ時400V峰值（DC + AC 峰值），輸入阻抗50Ω時5V峰值（DC + AC 峰值）
通道間的隔離度		50Hz：100：1，10MHz：40：1
波形內插		Sin(x)/ x
存儲深度		7.6M
時基范圍		2ns/div ~ 100s/div，按1 ~ 2 ~ 5進制方式步進
時間間隔（△T）測量精確度		單次：±(1采樣間隔時間+100ppm×讀數+0.6ns)>16個平均值：±(1采樣間隔時間+100ppm×讀數+0.4ns)
垂直分辨率		8bit分辨率，4個通道同時采樣
垂直靈敏度		2mV/div~10V/div(在輸入BNC處)
模擬帶寬		70MHz	100MHz		200MHz
低頻響應 (交流耦合，-3Db)		≥10Hz (在BNC上)
上升時間（BNC上典型的）		≤5ns	≤3.5ns		≤1.7ns
直流增益精確度		±3%
觸發類型		邊沿觸發、視頻觸發、脈寬觸發、斜率觸發
觸發耦合方式		DC耦合、AC耦合、LF抑制、HF抑制
觸發電平范圍	內部	距屏幕中心±6格
觸發電平精確度（典型的）精確度適用于上升和下降時間≥20ns的信號	內部	±0.3格
信號制式和行/場頻率（視頻觸發類型）		支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統
觸發方式		自動、正常、單次
自動測量		峰-峰值、均值、均方根值、頻率、周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↑、延遲A→B↓
數學操作		加、減、乘、除、FFT
存儲波形		可顯示4組可編輯波形（移動，放大，縮小，擴展顯示等）
李沙育圖形	帶寬	滿帶寬
	相位差	±3degrees
光標測量		光標間電壓差（△V），光標間時間差（△T）

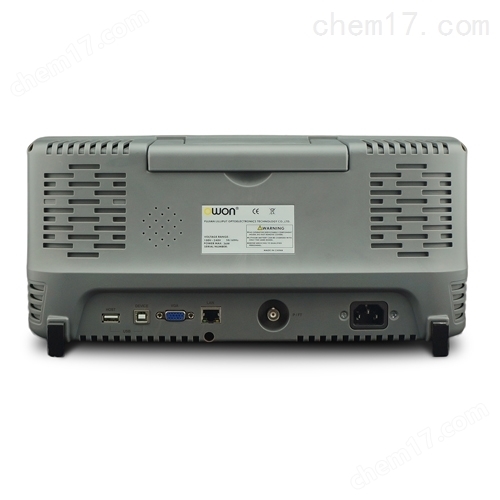

標準接口		USB HOST（U盤儲存）、USB DEVICE、LAN、VGA、AUX（觸發輸出/PassFail）
電 源		100-240 VACRMS，50/60Hz，CATⅡ
尺 寸		380mm (長)×180mm (高)×115mm (寬)
重 量		約1.5公斤（主機）
