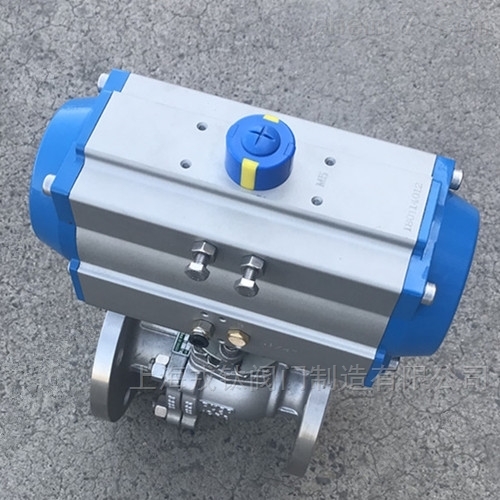

Q641F46 氣動法蘭襯氟球閥

具體成交價以合同協議為準

公司名稱 上海戎鈦閥門制造有限公司
品牌 其他品牌
型號 Q641F46
產地 上海奉賢工業區
廠商性質 生產廠家
更新時間 2021/9/24 15:53:58
訪問次數 336

產品標簽

球閥襯氟球閥氣動襯氟球閥氣動球閥氣動襯塑球閥

在線交流發送詢價查看電話同類產品

聯系我們時請說明是化工儀器網上看到的信息，謝謝!

索取相關資料

公司介紹 主營產品

上海戎鈦閥門制造有限公司位于上海市奉賢工業區專業從事工業閥門的生產，研發，銷售和服務的綜合型企業，主要產品有，D941W防爆電動通風蝶閥，D971X電動軟密封蝶閥，D671X氣動不銹鋼對夾碟閥，Q641F46氣動襯氟球閥，Q941F電動不銹鋼法蘭球閥，PZ973W防爆電動高溫刀閘閥，PZ941TC電動陶瓷排渣閘閥，BX44W保溫三通旋塞閥，鈦球閥，鈦合金蝶閥，蒸汽疏水閥，旋流防止器，燃氣調壓閥，自動反沖洗過濾器，旋流除砂器，刀型閘閥，氣動水泥蝶閥，電動球閥，氣動球閥，電動蝶閥，氣動蝶閥，電動調節閥，氣動調節閥，全焊接球閥，減壓閥，旋塞閥，止回閥，蝶閥，截止閥，閘閥，電動刀型閘閥，氣動刀型閘閥，燃氣調壓閥，柱塞閥，調節閥，水力控制閥，等多個系列品種規格的產品及各種非標定制閥門。廣泛應用于電力，石化，石油，化工，建筑，給排水，冶金，制藥，造紙等行業。
上海戎鈦閥門制造有限公司始終堅持“適應和滿足市場”在實踐運營中始終堅持以“用戶為中心”的經營宗旨，以品質為根本，以信譽為生存，以服務為目標的經營理念與企業方針，恪守“誠信為本，追求精益求精”的企業理念，發揚“團結奮進，求新務實”的企業精神，為新老客戶提供物美價廉的產品和完善的售后服務！竭誠歡迎您的來電涵洽談業務，愿與您精誠合作，共謀發展。

展開

D971X電動軟密封蝶閥，D671F氣動不銹鋼對夾碟閥，Q641F46氣動襯氟球閥，Q941F46電動襯氟球閥，鈦合金球閥，蒸汽疏水閥，旋流防止器，燃氣調壓閥，自動反沖洗過濾器，旋流除砂器、刀型閘閥，氣動水泥蝶閥，電動球閥，氣動球閥，電動蝶閥，氣動蝶閥，電動調節閥，氣動調節閥，全焊接球閥，減壓閥，旋塞閥，止回閥，蝶閥，截止閥，閘閥，電動刀型閘閥，氣動刀型閘閥，燃氣調壓閥，柱塞閥，調節閥，水力控制閥

詳細信息 在線詢價

工作溫度	常溫	公稱通徑	DN15-DN200mm
結構形式	浮動球	類型(通道位置)	二通式
零部件及配件	其他	流動方向	單向
壓力環境	常壓	應用領域	文體,能源
種類	浮球式

Q641F46氣動襯氟球閥

產品簡介：

氣動法蘭襯氟球閥Q641F46氣動襯氟F46球閥/氣動耐酸堿球閥/氣動耐腐蝕球閥/氣動襯F46球閥/氣動襯塑球閥的內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46）或PTFE，故具有可靠的耐腐蝕性和密封性，對酸、堿等強腐蝕性介質均能很好地應用。適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、qing氟酸、磷酸、Cl?、強堿、王水等具有強腐蝕性的介質。廣泛適用于石油、化工、染化、nong藥、制酸制堿等行業。

產品特點

1、氣動襯氟球閥適用做調節流量的閥，具有精確的流量特性。

2、氣動襯氟球閥適用帶有固體物質的苛刻介質（PTFE密封不適用）。

3、氣動襯氟球閥中軸密封是活動的壓塊，方便密封的檢修。

4、連接端無外漏結構設計。

氣動執行器

采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

技術參數和性能

GTD/ATD氣動執行器技術參數		Q641F46襯氟氣動球閥閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	鋼襯F46、F4、F3、PP、PO
輸出力矩	單作用：7N·M～2668N·M	閥體材質	碳鋼或304/316/316L不銹鋼襯F46、F4、F3、PP、PO
工作溫度	常溫型：-20℃～80℃（丁jing橡膠O型圈）	球體材質	鋼襯F46、F4、F3、PP、PO
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	F46、F4、F3、PP、PO
動作范圍	0～90°±5°	溫度	-20~150℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	硝酸類、醋酸類、堿類、強氧化性介質等
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	硝酸類、醋酸類、堿類、強氧化性介質等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	連線簡單，結構緊湊、阻力小、動作穩定

外形尺寸

公稱通徑DN	L	L1	H	D	D1	執行器型號
15	130	140	182	95	65	ATD-52
20	140	140	186	105	75	ATD-63
25	150	158	208	115	86	ATD-63
32	165	158	212	136	100	ATD-75
40	180	210	269	146	110	ATD-75
50	200	248	295	160	125	ATD-83
65	220	248	306	180	145	ATD-92
80	250	268	329	195	160	ATD-105
100	280	345	384	215/230	180/190	ATD-125
125	320	410	420	245/270	210/220	ATD-160
150	360	438	440	280/300	240/250	ATD-190
200	400	487	506	335/360	295/310	ATD-210

附件選項

根據不同控制和要求可選擇下列附件：

回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。

電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。

手輪機構：轉動手輪機構，可實現手動開、關閥。

電氣定位器：輸入4～20mA信號,實現閥門調節功能。

訂貨說明

1、氣動執行器類型：雙作用、單作用

2、介質類型、溫度、壓力

3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
