外形尺寸 | W12.5×H108×D116mm | 應用領域 | 環保,化工,石油,地礦,能源 |
---|

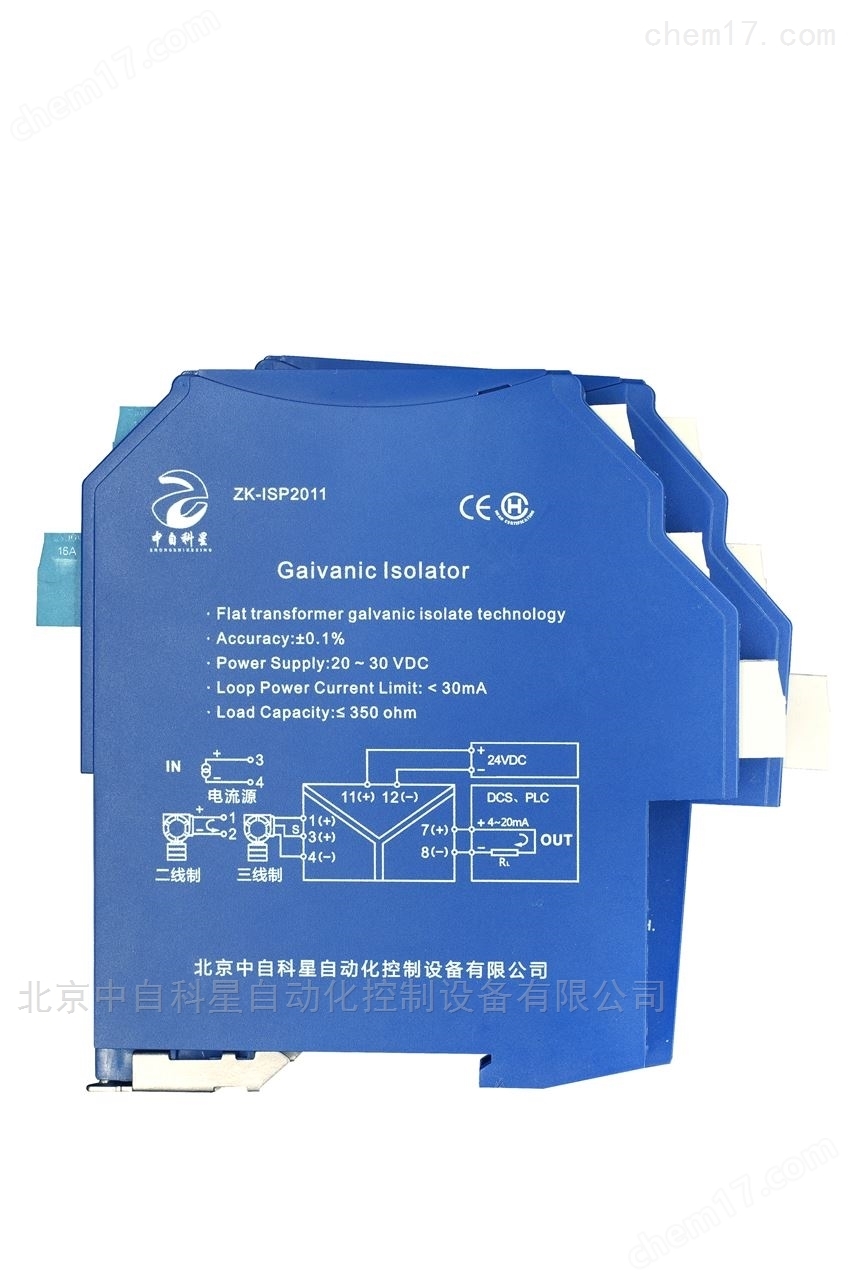

開關量輸出隔離安全柵
· 2入2出。
·通過開關、晶體管或邏輯電平信號來控制現場設備,適合用于驅動電磁閥/報警器等設備。
·隔離的邏輯電壓輸出,大輸出電流45mA
· 直流電源供電方式。
·帶有工作電源、輸出狀態指示燈。
·撥插式接線端子,可以帶電撥插。
·35mm標準DIN導軌卡式安裝。

開關量隔離器主要技術規格:
將安全區電源通過并關、晶體管或邏輯電平信號來控制危險區的現場設備,適合用于驅動電磁閥、報警器等本安設備以及其它沒有能量儲存的簡單設備。采用獨立的直流電源供電,輸入-輸出-電源各通道之間相互隔離.
1、供電電源:
電源電壓∶ 20~30VDC,LED電源燈亮綠色
電流消耗(24VDC供電時)∶<110mA(輸出電流45mA時)
2、本安側輸入
輸入類型∶A.選擇干接點開關;輸入電流≤3mA/24V;開關延時≤2S
B.選擇電平信號∶ 高電平個24V;低電平≤1V
C.選擇晶體管∶電氣容量30VDC,100mA
3、非本安側輸出
輸出信號∶邏輯電壓信號
輸出等效電路(圖二):
輸出特性曲線(圖二)∶
小輸出電壓∶45mA時,12V
大輸出電壓∶ 24V
大輸出電流∶ 45mA
4、輸入/輸出特征
正常相位(注明,括符內描述為反向相位)
A.選擇干接點開關∶ 如果輸入開關閉合,則輸出導通,輸出指示黃色燈亮。
B.選擇電平信號∶如果輸入高電平424V,則輸出導通,輸出指示黃色燈亮。
C.選擇晶體管∶如果輸入的晶體管導通,則輸出導通,輸出指示黃色燈亮。(反向時,則不導通,輸出指示黃色燈滅)
A.如果輸入開關斷開,則輸出不導通,輸出指示黃色燈不亮。
B.如果輸入低電平<1V,則輸出不導通,輸出指示黃色燈不亮。
C.如果輸入的晶體管不導通,則輸出不導通,輸出指示黃色燈不亮。
(反向時,則導通,輸出指示黃色燈滅)
注明∶若需要反向相位,需通過該產品內部的微型開關設置,用戶訂貨時注明。
5、開關量隔離器主要綜合主要技術參數
隔離能力∶輸入-輸出-電源之間2.5KV,1min,50Hz
絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC
工作環境溫度∶ -20℃~+60℃
外形尺寸∶ W12.5×H108×D116(mm)
安全防燥認證參數防爆等級標志∶【Exia Ga】 IIC
安全認證參數∶Um=250V Uo=25.2V Io=140mA
Po=0.88W Lo=1.0mH Co=0.07μF
