金屬纏繞墊片

   金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性佳的
墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低
溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐
蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞
墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其大壓緊度，對墊片接觸
的法蘭密封面的表面精度要求不高。

   金屬纏繞墊片采用優質SUS304、 SUS316 (“V”形或“W”形)金屬帶及其它合金
材料與石墨、石棉、聚四乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在
開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性佳的
墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控
制其大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特
別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。
纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。

(1) .金屬帶材料
A.采用厚度為0.15mm~0.25mm 的08F， 0Cr13， 0Cr 18Ni19Ti， 0Cr 18Ni9Ti,
      00Cr18Ni10, 0Cr 18Ni 12Mo2Ti, 00Cr17Ni14Mo2 等冷軋鋼帶，或由供需雙方協商確定。
B.金屬     帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.
劃傷.凹坑及銹斑等缺陷
C.     不銹鋼的硬度值HV≤200
D.-般的鋼帶的寬度是3. 2mm, 4. 5mm. 8mm

(2) .非金屬帶材料
A非金屬填充為特制的石棉帶，柔性石墨帶，聚四乙烯帶，非石棉纖維帶，陶
瓷纖     維及云母帶等。帶的厚度為0. 3-1. 0mm。
B. 特制石棉燒失量必須≤25%
C.非金屬帶的氯離子含量      ≤100PPM
D.各類介質及各種非金屬帶的*使用溫度及壓力
E.-般的鋼帶的寬度是3. 2mm, 4.       5mm. 8mm

(3)、性能及特點

    1、適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通
過改變墊片的材料組      合，可解決各種介質對墊片的化學腐蝕問題。

    2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。

    3、密封性能優良。

    4、對與墊片接觸的法蘭密封而的表面精度要求不高。

    5、安裝方便，墊片預緊壓力較低。

(4)、墊片種類

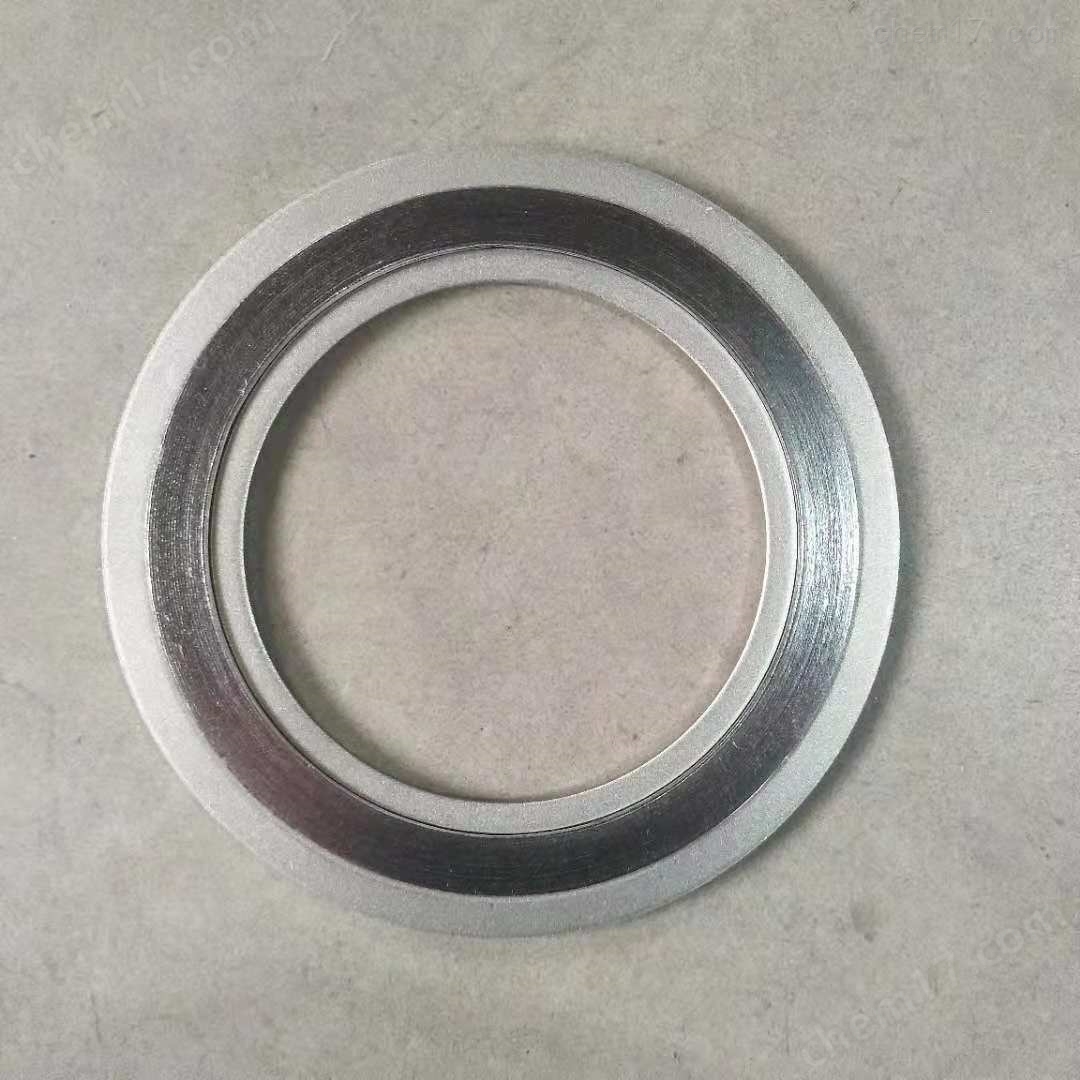

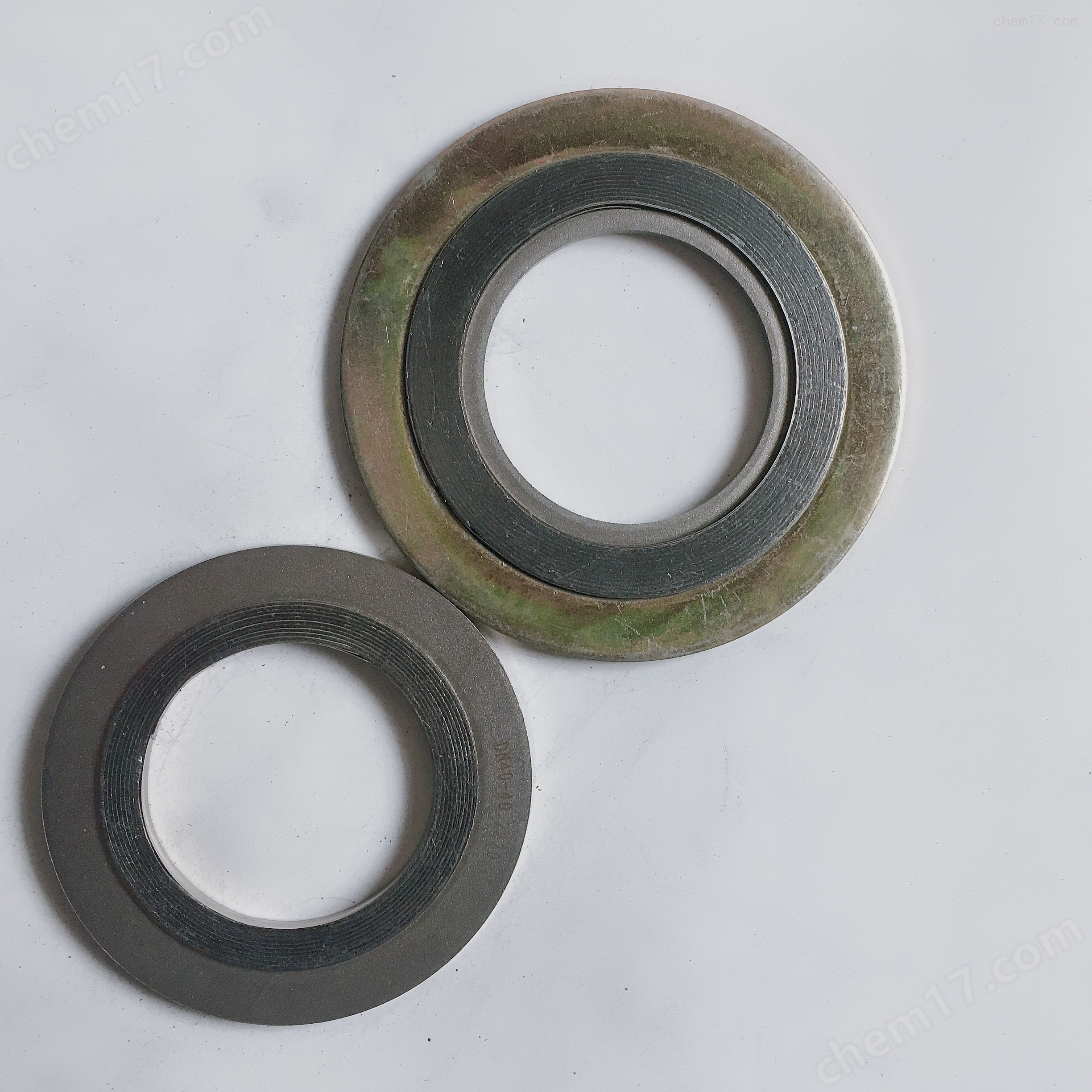

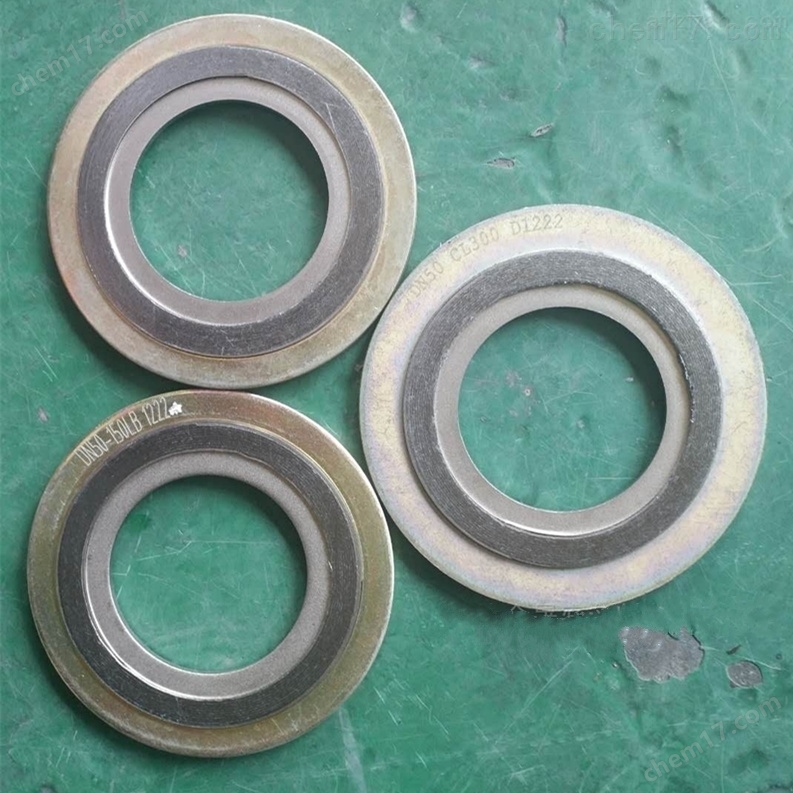

    1、A、纏繞片墊片分四種形式:基本型、帶內環型、帶外環型、帶內外環型
       B、
熱交換器用纏繞式       墊片一般分:基本型及帶內外環型。

    2、通常使用的材料:
      A、鋼帶: 08F、0Cr 18Ni9 (304)、0Cr18Ni9Ti、1Cr18Ni9Ti (321)、
0Cr17Ni12、M02(316)、       00Cr17Ni14M02(316L)
      B、內外環用(冷軋)鋼板:外環:低碳
鋼、0Cr13、 oCr18Ni9 內環:通常與鋼帶材質相同或協商確定
      C、 非金屬帶:柔性
石墨、特制石棉、聚四乙烯、非石棉紙。

使用范圍
   使用溫度: -196°C-700°C
(氧化性介質中不高于600°C)
   使用壓力:≤25MPa 3、
   墊片系數: m=2.5-44、

小預緊比壓: y=68MPa
