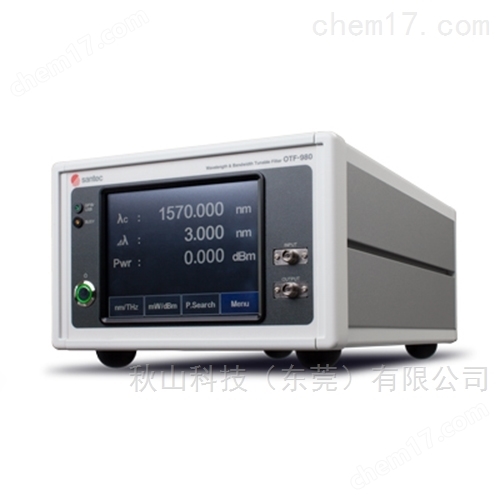

日本santec具有可變傳輸波長編程光學濾波器OTF-980

具有可變傳輸波長和帶寬的可編程光學濾波器?

• 中心波長和傳輸帶寬可以獨立更改。
• 非常陡峭的濾波器斜率1000 dB / nm
• 配備峰值搜索功能

總覽

OTF-980具有C和L波段的寬帶波長可變范圍，并且具有三種類型的產品系列，具有不同的斜率形狀以傳輸帶寬。其中，Ultrafine-Plus型濾波器的斜率陡，為1000 dB / nm。此外，內置的功率監控器和出色的峰值搜索算法可以將濾波器中心波長自動設置為輸入信號波長。通過GPIB，以太網和USB支持符合SCPI的外部通信命令，可通過遠程控制和編程實現自動測量。該產品還可以通過前面板上的觸摸屏進行控制。

特性

• 中心波長和傳輸帶寬可以獨立更改。
• 具有非常陡峭的濾波器斜率的可變頻帶平頂濾波器：
  　　Ultrafine-Plus：0.05至3 nm，1000 dB / nm
  　　超細：0.08至4 nm，500 dB / nm
  　　標準：0.1至15 nm，200 dB /納米
• 可變波長范圍：C和L波段85 nm
• 峰值搜索功能
• 觸摸屏，GPIB /以太網/ USB接口

運用

• 100 Gb / s，400 Gbp / s傳輸測試
• DWDM信號波長選擇，OFDM窄帶濾波
• ASE光噪聲抑制
• 下一代光波長交叉連接

日本santec具有可變傳輸波長編程光學濾波器OTF-980

規范

* 1：溫度25±1℃
* 2：在--3 dB> 0.2 nm時帶寬在--3至--40 dB之間
* 3：在使用峰值搜索選項的情況下，輸入功率范圍為--30 dBm至+ 20 dBm 。
* 4：使用峰值搜索功能時，波長重復性提高到±0.005牛頓米（典型值）。
* 5：在案例峰值搜索選項，插入損耗增加了由0.5 DB
* 6：插入損耗（1525牛頓米至1530 nm）的波長范圍可以通過增加1dB。
* 7：在（1525納米至1530納米）的波長范圍內插入損耗可以通過0.5分貝增加。
