MPM-210 / MPM-211 日本santec多端口光功率計適合評估光學組件
| 參考價 | ￥10000-￥50000/臺 |
- 公司名稱 秋山科技（東莞）有限公司
- 品牌其他品牌
- 型號MPM-210 / MPM-211
- 所在地東莞市
- 廠商性質經銷商
- 更新時間2024/9/7 13:27:32
- 訪問次數 2026
聯系方式：陳小姐15270896115 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 進口 | 應用領域 | 醫療衛生,生物產業,能源,建材/家具,電子/電池 |
|---|

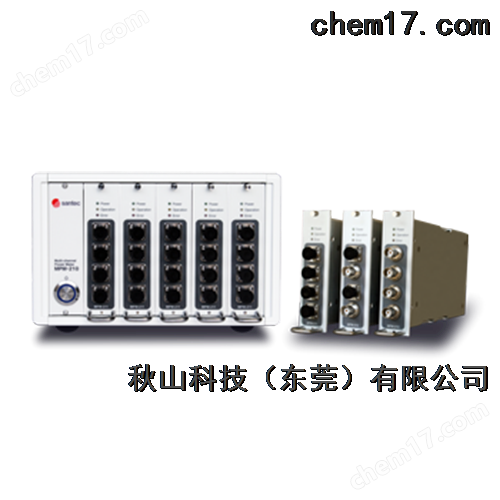

日本santec多端口光功率計適合評估光學組件MPM-210 / MPM-211、212、213
?
?
高速測量多端口光學組件的光學特性?
- 可以進行高速測量（每個端口上多達一百萬個記錄點）
- 功率計模塊（MPM-211 / 212）
- 電流表模塊（MPM-213）
- 一個單元多可以測量20個端口（可以同時使用多個單元）
總覽
MPM-210非常適合多端口光學組件（例如波長選擇開關（WSS）和AWG模塊）的插入損耗和WDL / PDL測量。通過與配備有功率監控器輸出的可變波長光源（TSL系列）結合使用，可以實時消除光源的光輸出波動，并可以進行高精度的損耗測量。
有關光學性能評估系統的更多信息，請參見掃描測試系統 。
特性
- 高速測量-
數據傳輸量是傳統模型的15倍-
每個
端口多可以記錄一百萬個日志記錄點；每個端口安裝兩個存儲器，即使在記錄過程中也可以讀取-可以
進行高達100 kHz的高速采樣。 - 高動態范圍（在記錄模式下）
-1.5倍于傳統模型的動態范圍（約50 dB） - 波長范圍1250-1650 nm
- 功率計模塊（MPM-211 / 212）
動態功率范圍-80至+ 10 dBm - 電流表模塊（MPM-213）
輸入功率范圍--70至+ 10 dBmA - 多可以安裝5個模塊（多可以同時測量20個端口）
- 配備模擬輸出（MPM-212）
運用
- 光功率測量
- IL / WDL / PDL測量（掃頻測試系統）
日本santec多端口光功率計適合評估光學組件MPM-210 / MPM-211、212、213
規范
主機架 MPM-210
參數 | 單元 | 規格規格 | 筆記 | |
模塊編號 | – – | 多5 |
| |
接口 | 對于功率計 | – – | GP-IB，以太網，RS-232C |
|
| 對于系統 | – – | USB |
|
觸發輸入 | – – | TTL（3.3伏） | BNC | |
觸發輸出 | – – | TTL（3.3伏） | BNC | |
電源監控器 | V | 0至3 | BNC | |
電源電壓 | V | AC 100至240，50/60 Hz |
| |
大耗電量 | VA | 50 |
| |
工作溫度 | 度 | 10至40 |
| |
工作濕度 | %% | <80 | 不凝結 | |
重量 | 公斤 | 6 |
| |
尺寸（W）x（D）x（H） | 毫米 | 210 x 350 x 133 |
| |
功率計模塊，MPM-211（4ch），MPM-212（2ch）
參數 | 單元 | MPM-211 | MPM-212 | 筆記 |
感應元件 | – – | 銦鎵砷 |
| |
波長范圍 | 納米 | 1250至1680 |
| |
規格波長范圍 | 納米 | 1250至1630 |
| |
功率動態范圍 | 分貝 | --80至+ 10 |
| |
大安全功率 | 分貝 | + 16 |
| |
總體不確定性 | %% | +/- 5 @ -60至9 dBm |
| |
功率分辨率 | D b | 0.001 |
| |
線性* 1 | D b | +/- 0.03 @ -55至9 dBm | 平均時間> 100毫秒 | |
偏振相關的響應度（典型值）* 1，2 | D b | <0.025 | 1525至1585 nm | |
|
| <0.03 | @ 1270至1630 nm | |
平均時間 | 秒 | 10μ至10 |
| |
每個模塊的端口號 | – – | 4個端口 | 2個端口 |
|
模擬輸出* 3 |
| 沒有 | 帶 |
|
數據記錄能力 | – – | 每個端口1,000,000 x 2緩沖區 |
| |
連接器類型 | – – | 足球俱樂部 |
| |
工作溫度 | 度 | 10至40 |
| |
工作濕度 | %% | <80 | 不凝結 | |
尺寸（W）x（D）x（H） | 毫米 | 30.3 x 183.5 x 114.8 | 不包括連接器。 | |
* 1：溫度：23 +/- 5攝氏度
* 2：SMF，直插
* 3：輸出電壓0至2 V，測量動態范圍> 30 dB（典型值）
電流表模塊，MPM-213
參數 | 單元 | 新型號，MPM-213 | 筆記 |
當前動態范圍 | dBmA的 | --70至+ 10 | 100 pA至10 mA |
大安全功率 | dBmA的 | 16 |
|
總體不確定性 | %% | +/- 5 @ -45至9 dBm | 100 pA至10 mA |
+/- 1 @>-35 dBm（典型值） | 平均時間> 10毫秒 | ||
功率分辨率 | D b | 0.001 |
|
線性度 | D b | +/- 0.03 | @ -45至+ 9 dBmA，平均時間> 10毫秒 |
平均時間 | 秒 | 10μ至10 |
|
每個模塊的端口號 | – – | 4個端口 |
|
數據記錄能力 | – – | 每個端口1,000,000 x2 |
|
連接器類型 | – – | BNC連接器 |
|
反向偏置電壓 | V | – – |
|
工作溫度 | 度 | 10至40 |
|
工作濕度 | %% | <80 | 不凝結 |
尺寸（W）x（D）x（H） | 毫米 | 30.3 x 183.5 x 114.8 | 不包括連接器。 |
