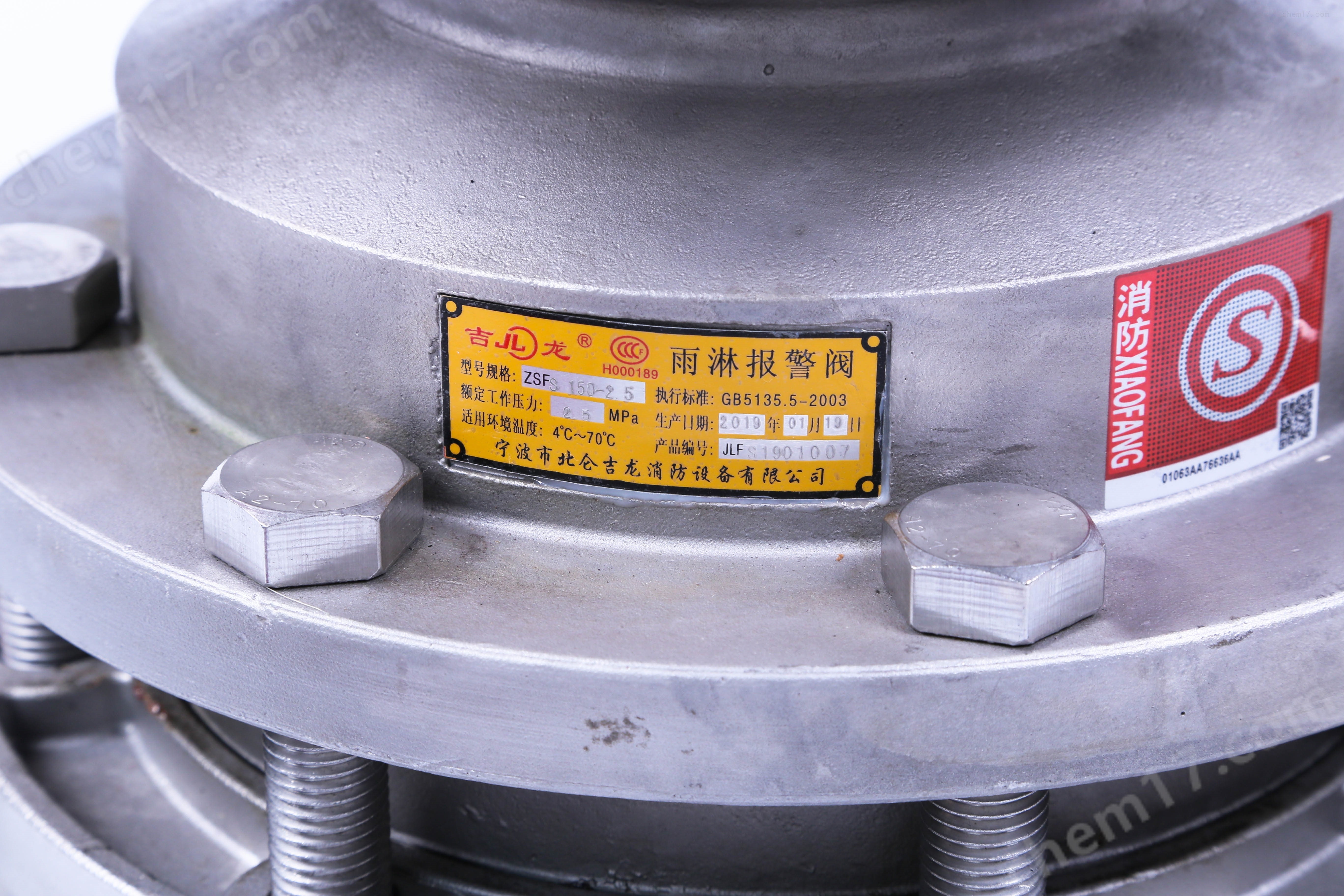

ZSFS型雨淋報警閥（加壓式）

一、產品介紹：
 ZSFS型吉龍雨淋報警閥（加壓式）（又稱雨淋控水閥）有閥體部件、壓力開關、 水力警鈴、電磁閥及管路附件等組成。可用于開式水噴淋系統、細水霧 系統、水幕系統、水霧系統；也可用于泡沫系統等。與火災探測裝置 （如探測用的閉式噴頭、恒溫釋放器、電子探測器等）、開式系統噴頭 （如開式灑水噴頭、細水霧噴頭、水霧噴頭、水幕噴頭、泡沫噴頭等）、 系統管網及必要的管路符件等組成雨淋噴水、噴霧、泡沫滅火系統。
  雨淋報警閥具有工作壓力高、啟動迅速、摩阻損失小、工作穩定可 靠等特點，特別適用于工業消防。與通用雨淋閥相比：具有防誤噴啟動 功能，在系統壓力波動變化時，不會使閥門誤動作；具有防水錘撞擊緩 沖功能，可緩解閥門在帶壓啟閉狀態下對管路的沖擊。配備遠控裝置后, 具有非電控遠程控制（遠程循環）啟閉功能，可以在電控失靈或無法到達 現場進行啟動情況下，實現對雨淋報警閥遠程循環啟閉。
公司生產的雨淋報警閥根據產品主體材料，形成了高強度球墨鑄鐵 系列和奧氏體不銹鋼系列產品。
 二、 執行標準：GB5135. 5-2003/《自動噴水滅火系統第5部分：ZSFS型吉龍雨淋報警閥（加壓式）》。

三、使用說明：
1.安裝須知：
 雨淋報警閥在安裝前必須先清洗整個系統管路，然后根據公司提 供《說明書》上的安裝示意圖，再進行安裝。
 雨淋報警閥可直立、臥式安裝在系統管路上；安裝適用環境溫度 為 4°C ?70°C。
ZSFS 口-2.5型雨淋報警閥，對水質要求比較高，注意：必須保持 管路水質清潔無雜質，才能確保閥門啟閉，繁育可靠動作。為確保 水質清潔，特別提議用戶在安裝時，在閥的供水側安裝過濾器。
雨淋報警閥安裝時，應在閥體兩端法蘭上受力起重或安放，不得 在其它零部件或管路上受力，以免造成不必要的損傷。雨淋報警閥 的安裝周圍，應留有充分的安裝維修空間，以保證在短的停機時 間內修復。根據系統設計施工規范要求和調試需要，必須在雨淋報警閥供水 側、系統側安裝信號蝶閥（閘閥），以便由利于整個系統的調試。
2.雨淋報警閥調試：
a.關閉系統側信號碟閥（閘閥）；關閉電磁閥（循環啟閉閥）、手 動啟動球閥（DN15球閥）、試警鈴球閥（DN15球閥）。
b.雨淋報警閥的復位，只需開啟供水側信號碟閥向雨淋報警閥注水, 雨淋報警閥內的活塞桿，在彈簧作用下處于關閉狀態，雨淋報警閥 自動復位。打開系統側信號蝶閥（閘閥），開啟報警管路閥（DN15 球閥），使雨淋報警閥處于伺服工作狀態。
c.雨淋報警閥上滴水閥（自動排水閥），是起到排凈閥內輕微泄漏 及積水的作用。
3.雨淋報警閥工作原理：
當雨淋報警系統內的監測裝置監測到火警信號，由控制中心向雨 淋報警閥發出動作指令，啟動電磁閥；或遠控探測裝置動作；或遠控球閥開啟；或現場手動球閥打開。只需以上任一裝置動作向雨淋報警閥 內的控制腔加壓， 隨著閥座內控制腔的壓力快速升高，雨淋報警閥內活 塞組件克服彈簧的阻力下行，雨淋報警閥開啟動作，向系統側供水；同島時一路驅動水力警鈴，發出鈴聲報警；一路使壓力開關動作向控制中心發出報警信號。
 雨淋報警閥加壓過程：當接在雨淋報警閥上的手動裝置（球閥）、 非電控遠程控制裝置（須配有遠控裝置）、探測裝置或電磁閥，其中 任一設施開啟動作，向閥座控制腔內進水加壓，進入閥座控制腔內的 壓力克服彈簧的阻力，閥座內活塞組件快速下降，開啟閥門。
四、 維修和保養：
 雨淋報警閥及其附件應少三個月檢査和試驗一次，以保證能安全可 靠地進行工作。
a.檢査活塞桿上的密封面，該面應清潔無損傷，否則應清洗或更換；應 滑動靈活，并在無壓力施加下能自動復位。
b.關閉報警管路閥，打開試警鈴球閥，檢查水力警鈴是否能夠報警；壓 力開關能否發出報警信號。試驗結束后應及時關閉試警鈴球閥，并打 開報警管路閥。
五、 常見故障及排除：
a.因系統管網內水質不夠清潔，使活塞桿上的密封面，無法密封而常報 警。
b.因系統管網內水質不夠清潔，使積存在活塞桿上密封墊及上腔體密封 面的垃圾受到水壓擠壓，導致密封面損傷或損壞，而常報警。
c.因系統管網內水質不夠清潔，使活塞桿與閥座哽死，活塞桿無法進行 啟閉動作。
d.加壓腔內的活塞桿上平衡孔堵死，閥座控制腔內因滲漏壓力升高，雨 淋報警閥誤動作。
e. 有上述現象的都應清理閥對內垃圾，確保活塞桿在閥座內滑動靈活；檢査密封墊及上腔體密封面，如發現有損傷或損壞現象的應及時修復或 更換；同時還應對管網進行重新沖洗，然后才能進行安裝調試。
