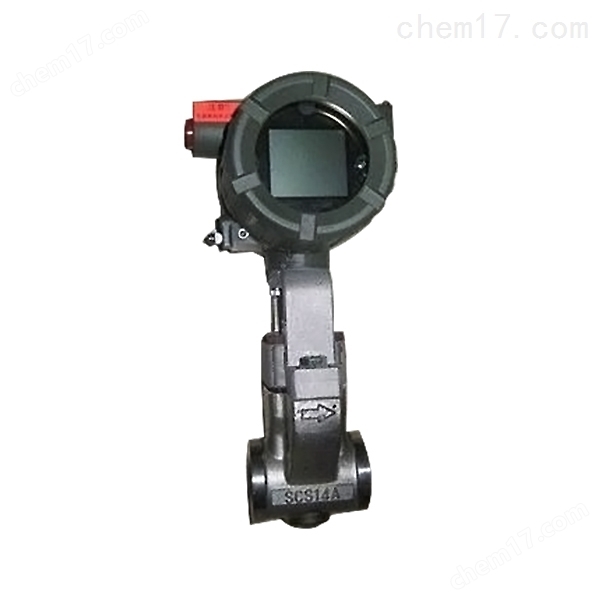

橫河渦街流量計DY系列選型說明

橫河數字渦街流量計DY系列配備橫河電機頻譜信號處理（SSP）專有技術，其包含經過*實踐驗證的傳感器和本體組件，即使在惡劣的工藝條件下，DY渦街流量計也能保持準確、穩定的狀態，加之其高可靠性和魯棒設計，在提高工廠效率的同時有效降低運營成本。

橫河渦街流量計特點

（1）結合減噪和SSP技術來提供準確而穩定的測量；強烈的管道振動會影響渦街頻率檢測的準確性。 安裝在DY渦街流量計中的兩個壓電元件具有極化結構，所以它們檢測不到水平或垂直方向的振動。通過調整壓電元件的輸出可以降低垂直方向中振動的噪聲

（2）*的自診斷功能，在外界振動干擾、流體波動大、漩渦發生體阻塞或附著物過多等情況下提供診斷信息，使過程分析得出真實的維護信息。

（3）高精度及被測流體溫度范圍廣（低溫型：-196℃、高溫型：450℃）

（4）頻譜信號處理。 橫河電機DY利用SSP對檢測到的頻率進行解析，只有渦街頻率可以通過帶通濾波器，從而可以準確識別并消除噪聲。 即使在流量波動時，SSP技術也能保證實現上述目標。

（5）橫河電機DY采用標準通信協議。 例如BRAIN協議、HART 5協議、HART 7協議、FF現場總線協議等，DY可以快速集成到您現有的系統中。

（6）具有量程寬、精度高、壓力損失小、介質通用性好、有與流量成比例的脈沖信號輸出、 便于個計算機聯用的優點。

（7）由于傳感器采用的檢測探頭與旋渦發生體分開安裝，而且耐高溫 的壓電晶片不與介質接觸，所以儀表具有結構簡單、可靠耐用、通用性好和穩定性高的特點。

橫河渦街流量計DY系列選型說明，本系列產品提供各種型號以滿足不同應用需求：

（1）通用型DY渦街流量計有多種不同的尺寸，從1/2英寸到16英寸不等。根據客戶的需求可提供夾持型或法蘭型（ANSI 150~900級）等多種樣式。

（2）遠程型電子設備可以將顯示器放置在遠離過程測量點，且更加清晰可見的區域。遠程型DY渦街流量計有多種不同的尺寸，從1/2英寸到16英寸不等。 根據客戶的需求可提供夾持型或法蘭型（ANSI 150~900級）等多種樣式。

（3）縮徑型DY流量計專門為測量低流量而設計，無需再另外安裝縮徑管。在DY實際應用中，使用比管道線路內徑小的流量計非常普遍，需要保證DY被安裝于直管合適的位置上，即DY前后的直管長度要在規定長度以上，這樣才能確保進入流量計的流體是均勻分布的。同心縮徑管可選擇小1-2個檔的管徑尺寸，這樣流量計和管道尺寸可以保持一致，因此能降低安裝成本。

（4）高壓型DY主要適用于工況下的測量，如高壓蒸汽和水。高壓型DY可與ANSI 900＃、1500＃和2500＃法蘭連接，其質量好、可靠性高，壓力額定值可達5000磅。

（5）高密度型DY符合ASTM G93-6 B級和ANSI B 40.1 IV級標準的要求，電解拋光至15Ra或更好的光潔度、雙層袋裝。高密度型可準確測量高密度蒸汽，水和氣體等。

（6）多變量型: 選項代碼/MV

• 電阻溫度傳感器嵌入渦街發生體內
• 用戶可選擇流量、溫度、累計值和其他顯示信息
• 使用溫度讀數和蒸汽表數據計算質量流量
• 能夠獨自輸出質量流量

飽和蒸汽測量機制

蒸汽表是由ASME等認證機構認可的蒸汽溫度、壓力和密度等數據。飽和蒸汽曲線顯示了各個壓力/溫度條件下的蒸汽飽和點。digitalYEWFLO轉換器使用蒸汽表的密度數據計算質量流量。采用SSP(Spectral Signal Processing頻譜信號處理)系統，digitalYEWFLO在溫度波動情況下也可實現精確測量。
- 過熱蒸汽的情況下，壓力值一定，再根據過熱溫度值計算密度。

橫河渦街流量計DY系列可測量蒸汽、液體、氣體的流量，詳細規格請參閱“下載”選項卡下的“通用規格書”。

主要規格參數：
