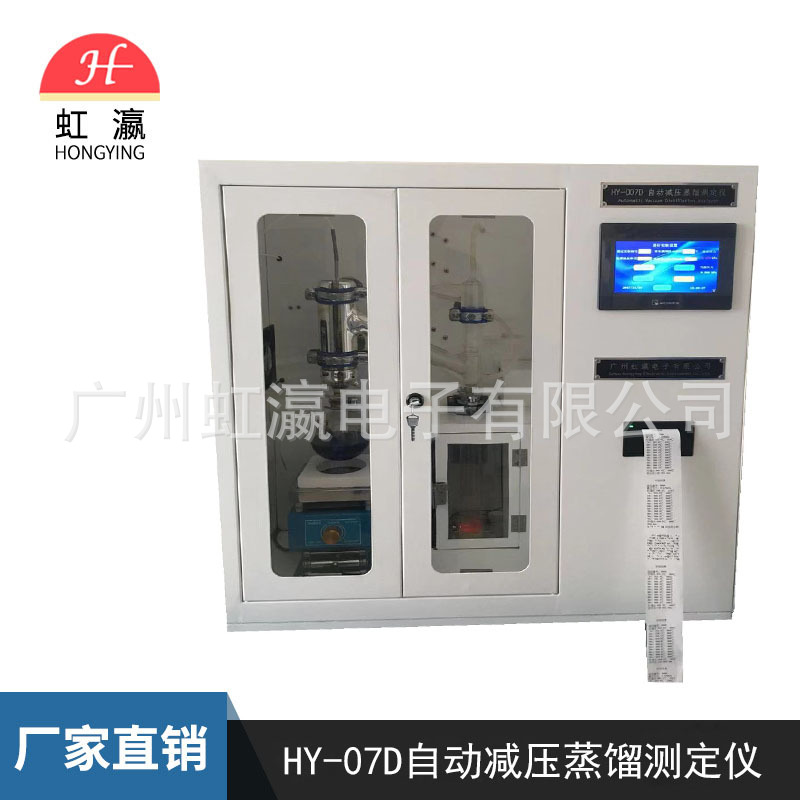

全自動減壓蒸餾測定儀

                                   HY-007D                                                                          適用標準  GB/T 9168

一、概述

本儀器是依據中華人民共和國標準GB/T 9168、設計制造的測試儀器,適用在減壓下測定液體溫度達550度時，能部分或全部蒸發的石油產品的沸點范圍。

二、儀器種類

本儀器為全自動減壓蒸餾測定儀，帶加熱裝置，具有步進電機自動跟蹤液面，選用進口壓縮機制冷，7寸觸摸屏顯示數據，實驗完成保存實驗數據，并可打印實驗結果數據。

三、主要技術參數

1 電源：AC220V 50HZ，保險為20A

2 爐體加熱功率：1500W

3 回收室加熱功率：100W

4 循環水加熱功率：200W

5 壓縮機功率：500W

6 冷阱溫度（壓縮機制冷）：-40℃～常溫

7 觸摸屏為威綸通7寸。

8  PLC為臺達ES2，16點。

9  打印機為熱敏打印機。

10  步進電機為兩相混合式。

11  光纖傳感器為歐姆龍。

12 溫度模塊為漢隆BD4513，精度為0.1度。

13  DC部分使用雙電源供電，并另加一個24V開關電源給步進電機驅動器供電。

14 測溫用德國鉑電阻芯片，溫度范圍0-600度

15 可存儲20組油品的升溫速率值。

減壓蒸餾操作規范指引

操作前請務必熟讀此規范

1. 檢查各氣路水路和玻璃件的連接裝置，確保無泄漏。

2. 減壓實驗時，必須先把儀器左門關上，按下鎖扣，再關上儀器右門并鎖死，手動開啟真空泵，達到設定壓力開始加熱，實驗全程不能打開儀器門，實驗完成后散熱風扇啟動，手動關閉真空泵，當散熱風扇停止后，可打開儀器門，取出量筒。

3. 實驗運行時，必須有操作人員在現場，當遇到著火或突發情況時，先關閉儀器總電源開關，再使用滅火器等裝置。

4.清洗蒸餾玻璃管時，必須用標準規定的甲苯或環已烷做清洗溶劑，切勿用汽油或酒精等輕組分油做清洗溶劑。

5. 做常壓蒸餾時，注意也要把儀器門全部鎖好，試驗完成后，方可開門操作。

6. 低溫浴和高溫浴檢查水位情況，當水位缺水或溢出要馬上處理。

注意：減壓蒸餾是容易發生著火或爆炸的儀器，操作人員必須持有化驗員證，并嚴格按格規定流程操作，切勿亂操作。
