NASON低壓開關SM系列適用于氣動和液壓型號

parker   BD15AAANB10
PARKER 024-26693-5 M4SD 088 3N00 B502
PARKER PV140R1K1T1NMMC
PARKER PV140R1K1T1NMMC
DENISON 054-36473-001 T7EE M72 M72 2R01 A10 M0
PARKER M5BF 045 1N** B1M 00000 - 024-94702-003
PARKER 024-03229-500 M4SD 128 3N00 B502
PARKER 024-26693-500 M4SD 088 3N00 B502
PARKER D41FBE01FC1NF00
PARKER D41FBE01FC1NF00
PARKER D41FBE01FC1NF00
PARKER D41FCB31FC1NE70
PARKER PCD00A-400
PARKER CPOM4DDHTV25
PARKER TEA100EW09B2NLWJ
PARKER 3703516 F11-019-MB-CN-K-000
PARKER 3798391 F11-010-MB-CV-K-209-0000-0X
PARKER D41FCB31FC1NE70
PARKER D41FCB31FC1NE70
PARKER D41FCB31FC1NE70
PARKER MRE2100H-P1Q1N1N1N0800/58327
PARKER PWDXXA-400
Jeonff FDVS-32-V

具體調試方法：
1. NASON壓力開關頂部的右側調節螺絲是直接調節上限切換值；
2. NASON壓力開關頂部的左側調節螺絲是調節開關壓差；
3. 它們的關系是：上限切換值-開關壓差=下限切換值即：上限切換值可以直接在標尺上調節下限切換值要通過1～3操作來調節
*例如：（高壓保護器的用法）要求被控介質的壓力保持在0.5～0.8Mpa之間。
1. 選用設定值范圍在0.1～1.0Mpa的壓力控制器（JC-210，HNS-210）
2. 旋動頂部右邊的壓力調節螺絲，使指針指示在標度尺的0.8Mpa（8kg或8bar）處，此值為上限切換值。
3. 旋動頂部左邊的壓力調節螺絲，使指針指示在標度尺的0.3Mpa，下限切換值=上限切換值-開關壓差=0.8-0.3=0.5，此值為下限切換值。
4. 將控制器的接線端子接入被控的電氣回路。
請注意：①為公共接線。③為常開端輸出。⑤為常閉端輸出。高壓保護，請連接①⑤，在正常升壓時，①-
⑤接通（①-③不通）。壓力升到設定上*即0.8Mpa處，①-
⑤不通（①-③接通）。壓力下降時，此時①-
③接通，壓力下降到下限設定點即0.3Mpa處時。又切換為①-⑤接通（①-③不通）。降壓停止，壓力回升，則自動循環。
產品安裝：
1.注意：壓力設定值（上限），必須大于壓差設定值（壓力設定值—壓差設定值=下限啟動值）例如：上限設8公斤，壓差設2公斤。則8公斤關機。壓力下降到6公斤時啟動。如遇上不開啟、不啟動時，除了檢查設定值是否有變化，還要檢查接線是否連接牢固、電源有無變化。壓力表是否誤差等多方面檢查與判斷來排除故障。
2.設定值的標準誤差為：±0.5公斤/cm2而且雖然可以依照壓力控制器的窗口里的標尺來設定值，但調試中是以壓力表數據為標準參照。
3. 把NASON壓力控制器安裝在水源管路中,注意壓力控制器接頭規格為7/16"-20UNF外螺紋。用戶可選用轉換接頭。以保證內外絲接頭互相合適。（我處有2分、3分、4分NPT管螺紋外絲。M10×1、M12×1.25、M20×1.5公制外絲和2分NPT內絲供選配）

SM-1C-58F-HH
生命暫短若云煙，人生路深深淺淺；
世事難測惜今天，守心凈安安淡淡。
隨緣行簡簡單單，多反思任重道遠；
心中若有桃花源，何處不是水云間？

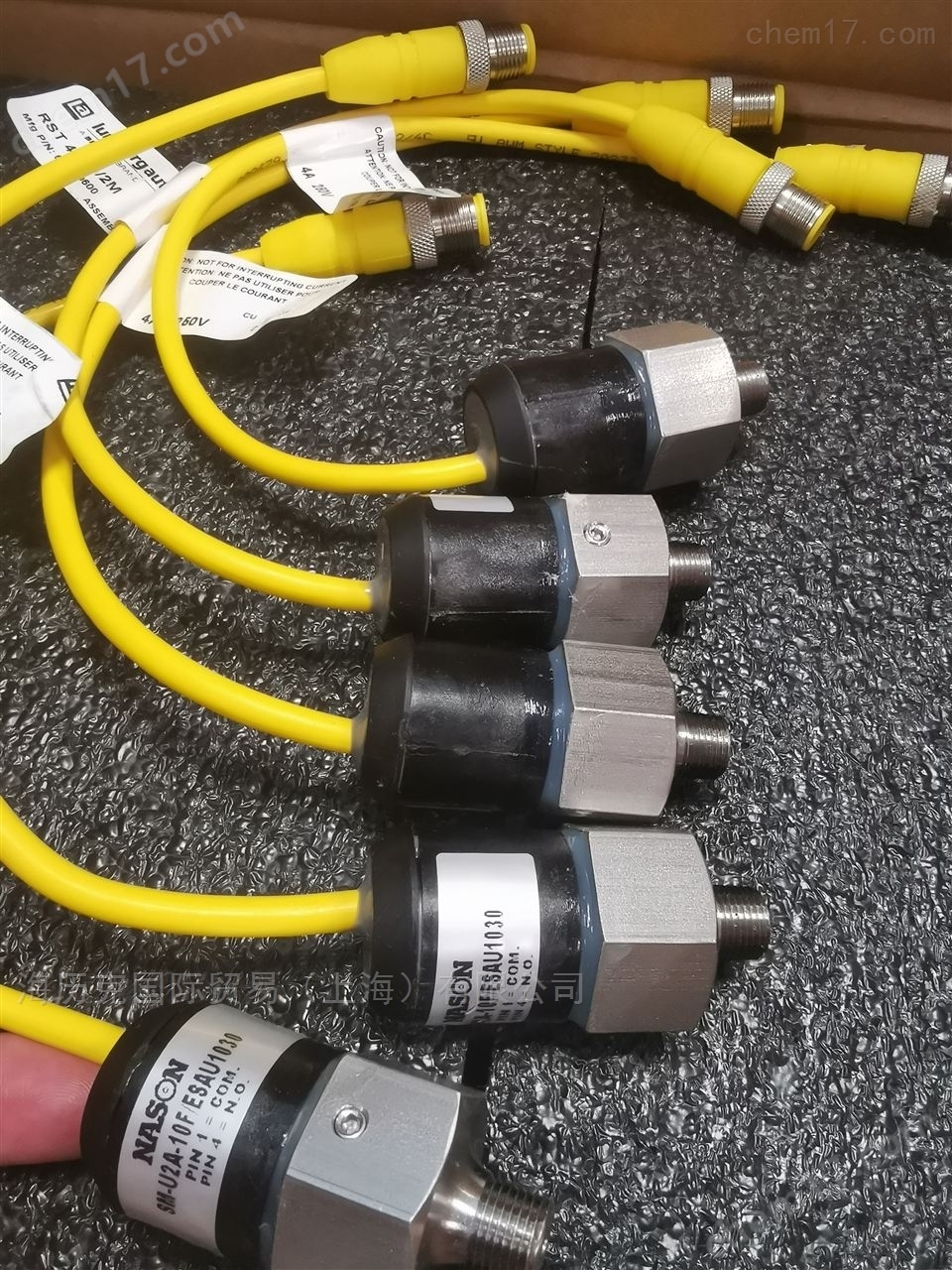

SM低壓開關
防篡改SM低壓開關是出廠設置的，能夠承受高達250 PSI的大工作壓力。SM的設定點范圍為2-120 PSI，并提供多種基礎材料選擇，包括黃銅，鋁，鍍鎳，鋼，303 SS和316 SS。
長壽命彈性膜片
高品質快動開關
出廠設置可提供多種配置
經濟
適用于氣動和液壓應用的型號

NEMA 4、13
Features
• Long-life elastomer diaphragm
• High-quality snap-action switch
• Factory preset
• Available in a wide range
of configurations
• Economical
• Pneumatic and hydraulic applications
• NEMA 4, 13
操作規范NASON低壓開關SM系列適用于氣動和液壓型號
設定值范圍2-120 PSI（.14-8.3巴）
設定值公差±1 PSI或5%（.07巴）
大工作壓力250磅/平方英寸（17巴）
驗證壓力750磅/平方英寸（51巴）
差異8-16%
額定電流5 A@250伏交流電5 A@30伏直流電（電阻）
介質連接標準：黃銅（可選：鋁、鍍鎳，
Delrin，鍍鋅鋼，303不銹鋼，316不銹鋼）
電路形式SPST-NO、SPST-NC或SPDT
電氣連接選項見下表
隔膜材料丁qing橡膠
循環壽命100萬
工作溫度-20°F-+220°F
單位重量13磅
高低壓劃分
NASON壓力開關   NASON溫度開關  NASON真空開關   NASON差壓開關  NASON銷售中心  NASON辦事處  NASON代理
36V是安全電壓，但不能作為高、低壓的劃分標準。高、低壓的劃分有兩種方式：
1、按額定電壓劃分：額定電壓在1000V及以下稱為低壓；額定電壓1000V以上稱為高壓。
2、按設備對地電壓劃分：設備對地電壓在250V及以下者為低壓；設備對地電壓在250V以上者為高壓。
而平常我們所稱的低壓電器，就是額定電壓1000V以下的均為低壓電器，額定電壓大于1kV的就為高壓電器了。
低壓電器是一種能根據外界的信號和要求，手動或自動地接通、斷開電路，以實現對電路或非電對象的切換、控制、保護、檢測、變換和調節的元件或設備。控制電器按其工作電壓的高低，以交流1200V、直流1500V為界，可劃分為高壓控制電器和低壓控制電器兩大類。總的來說，低壓電器可以分為配電電器和控制電器兩大類，是成套電氣設備的基本組成元件。在工業、農業、交通、國防以及人們用電部門中，大多數采用低壓供電，因此電器元件的質量將直接影響到低壓供電系統的可靠性。
常見的有刀開關、熔斷器、低壓斷路器、接觸器、繼電器及主令電器等等。
1、NASON刀開關：又稱閘刀開關或隔離開關，它是手控電器中簡單而使用又較廣泛的一種低壓電器。
2、NASON熔斷器：也被稱為保險絲，IEC127標準將它定義為“熔斷體（fuse-link）”。它是一種安裝在電路中，保證電路安全運行的電器元件。熔斷器廣泛應用于高低壓配電系統和控制系統，以及用電設備中，作為短路和過電流的保護器，是應用普遍的保護器件之一。
3、NASON低壓斷路器：（曾稱自動開關）是一種不僅可以接通和分?jǐn)嗾Ｘ?fù)荷電流和過負荷電流，還可以接通和分?jǐn)喽搪冯娏鞯拈_關電器。低壓斷路器在電路中除起控制作用外，還具有一定的保護功能，如過負荷、短路、欠壓和漏電保護等。
4、NASON接觸器： 是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器
5、NASON繼電器：繼電器是一種電控制器件。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
6、NASON主令電器：是用來接通和分?jǐn)嗫刂齐娐芬园l(fā)布命令、或?qū)ιa(chǎn)過程作程序控制的開關電器。

NASON       TM-1A-170R
NASON       TM-1A-180R
NASON       SM-1A-8F/QC
NASON       045641 265F NC
NASON       VM-1B-4R/HRVTAU59
NASON       SM-1C-58F/HH
NASON       CJ-2C2-10G/WLEP
NASON       CM-28A-22R/WL
NASON       SM-2C-20F/QCATBT403
NASON       XM-11C-0-986F/HH
NASON        CJ-2C-16GM/WL115
NASON        XM-11C-986F/HH
NASON        HT-1B-265R/E112
NASON        VP-48C-22R/6WLAQ2
NASON        SM-2C-20F/qcatbt403
NASON        VM-1B-4R/hrvtau59
NASON        SP-19A-5F/ESAU
NASON        MM-60A-64R/8WLNE
NASON        CJ-2C-16G/W115
NASON        XM-6C-2500R/HH332
NASON        CD-1C2-25J/HF
NASON        CD-1C4-250J/HF
NASON        SM-2C-5F/QCAU
NASON        SP-2A-60R-GG163
NASON        LH-02202
NASON       XM-6A-550R/MP
NASON       VP-48C-22R/6WLAQ2
NASON       TM-2C-240R/WLAU
NASON       SP-19A-10F/ESAU
NASON       SM-2A-3R/W1374
NASON       XP-19A-50F/ESAU
NASON       XP 19A-50F/ESAU23
