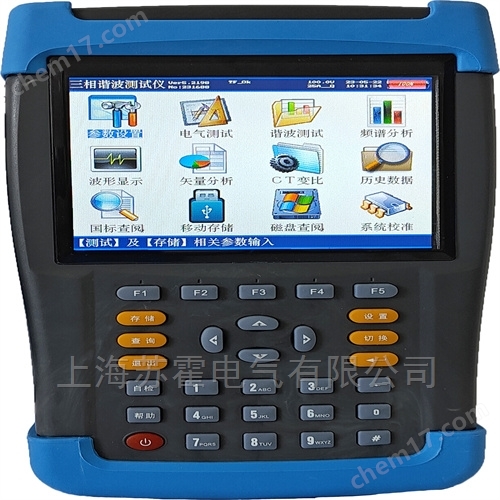

SHDN系列分析電能質量諧波測試儀配備量測試儀高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便。電能質量分析儀采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。

主要特點：
*儀器尺寸小、重量輕、攜帶方便；
*內置高性能鋰離子電池，可使儀器在無外接電源的情況下持續工作10小時，方便現場測試；
*多參數：可同時測量電壓、電流基波、2-64次諧波、相位、頻率、功率、功率因數等參數；
*可進行計量回路和保護裝置回路的矢量分析；
*可測量總諧波畸變率；
*可測量各相電壓、電流的短時閃變和長時閃變；
*可測量電壓平衡度；
*可顯示各相參量的實時波形，用于簡單的示波器功能；
*可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；
*內置大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上；
*5.7寸大屏幕彩色液晶屏顯示器，；
*諧波測量，按國標判別諧波是否超標，一目了然；
*配備了微型打印機，現場隨時可將測試結果打印出來；
*數據可以存儲U盤，以便歷史查詢。
分析電能質量諧波測試儀功能及特點

3.1 安全可靠

電壓輸入采用高電壓隔離模塊，電流輸入采用交電流鉗使輸入信號和測量系統安全隔離,大大提高了HFJS5015A的抗干擾能力。

3.2 使用方便

電力諧波測試儀是便攜式結構，尺寸小、重量輕,內置高性能鋰電池，無需外接電源。

3.3 精度高

諧波符合國標B 級儀器要求。采用高精度A/D（16 位），同時采樣，采集速率12.8kHz。

3.4 軟件功能強

采用DSP+ARM 內核，處理速度快，軟件功能豐富，使適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

3.5 測試參數多

系統頻率、電網諧波、電壓基波有效值和真有效值、電流基波有效值和真有效值、有功功率、無功功率、2-29次諧波、真功率因數等電能質量國標規定的參數。

3.6 USB接口

可以存儲數據到U盤。

3.7 諧波判斷

實時進行諧波數據判斷，正常或超標。

4．技術指標

4.1 電力諧波測試儀頻率測量

測量范圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.

測量: ≤0.02Hz

4.2 輸入電壓量程：10V-450

4.3 輸入電流量程：5A

4.4 基波電壓和電流幅值：基波電壓允許≤0.5％F.S.；基波電流允許誤差≤1％F.S.

4.5 基波電壓和電流之間相位差的測量誤：≤0.5°

4.6 諧波電壓含有率測量：≤0.1％

4.7 諧波電流含有率測量：≤0.2％

4.8 功率偏差：≤0.5％

4.9 工作時間：內部電池可以連續工作8-10小時

電能質量分析儀鍵盤操作

鍵盤共有30個鍵，分別為：開關、存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。

各鍵功能如下：

開關鍵：用來控制儀器工作電源的開啟和關閉；使用方法是：開機－按下此鍵并松開；關機－按住此鍵2秒鐘以上（屏幕中央會顯示“系統關機”字樣）然后松開。

↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。另外，↓還可以用于顯示子目錄菜單。

鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。

退出鍵：返回鍵，按下此鍵均直接返回到主菜單。

存儲鍵：用來將測試結果存儲為記錄的形式。

查詢鍵：在主菜單按下此鍵直接進入<磁盤查閱>功能屏。

設置鍵：在主菜單按下此鍵直接進入<參數設置>功能屏。

切換鍵：保留功能，暫不用。

自檢鍵：儀器調試過程中用來燒字庫，此功能用戶不需用到。

幫助鍵：在主菜單按下此鍵直接進入<幫助文件>功能屏。

數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。

小數點鍵：用來在設置參數時輸入小數點。

＃鍵：保留功能，暫不用。

F1、F2、F3、F4、F5鍵：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現提示信息提示的相應功能。

當5分鐘內無按鍵按下時液晶自動進入省電模式顯示，按任意鍵可恢復顯示。

綠色插棒接到電壓端子UN上，紅色插棒接到電壓端子UC上，UB端子不接線），電壓線末端的黃、綠、紅鱷魚夾按顏色分別接到被測表表尾的A、B、C三相電壓線上；將電流線的首端A、C兩相插棒按顏色接到儀器面板相應的電流端子上（B相線不用），有極性端標記的接電流正端，無標記的接電流負端，電流線末端的鱷魚夾（或插片）接到端子排兩側（I+接到遠離表計側，I-接到靠近表計側），然后將端子排的連片打開。

打開儀器電能質量分析儀開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然后，即可進入相應的界面進行測試。

內部CT直接接入的方式能達到最高的測試精度，但接線比較繁瑣。
