人性化變頻串(并)聯諧振試驗裝置
參考價 | ¥ 37700 | ¥ 37300 |
訂貨量 | 1-4套 | ≥5套 |
- 公司名稱 上海蘇霍電氣有限公司
- 品牌 上海蘇霍
- 型號
- 產地 上海市寶山區
- 廠商性質 生產廠家
- 更新時間 2025/7/16 15:00:06
- 訪問次數 1134
聯系方式:吉偉祥13661938492 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
工頻耐壓試驗裝置,直流高壓發生器,變頻串聯諧振試驗成套裝置,干燥空氣發生器,繼電保護測試儀,真空濾油機,大電流發生器,變頻介質損耗測試儀,核相儀,直流電阻測試儀,回路電阻測試儀,斷路器特性測試儀,互感器伏安特性測試儀,變壓器變比測試儀,油耐壓測試儀,超低頻高壓發生器,變壓器容量特性測試儀,變壓器綜合特性測試儀,變壓器綜合測試臺,SF6微水儀,SF6氣體回收裝置,SF6氣體抽真空充氣裝置,電纜故障測試儀,絕緣電阻測試儀,接地電阻測試儀,感應耐壓試驗裝置,電能表校驗儀,三相電容電感測試儀
產地類別 | 國產 | 供電電壓 | 高壓 |
---|---|---|---|
控制方式 | 電流矢量 | 輸出電壓調節方式 | 高載頻PWM控制 |
外型 | 鐵殼 | 應用領域 | 地礦,能源,電子/電池,鋼鐵/金屬,綜合 |
直流電源性質 | 電壓型 |
變頻串(并)聯諧振試驗裝置
該系列變頻串聯諧振試驗裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求,又可滿足低電壓、大電流的設備試驗條件要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。
人性化變頻串(并)聯諧振試驗裝置

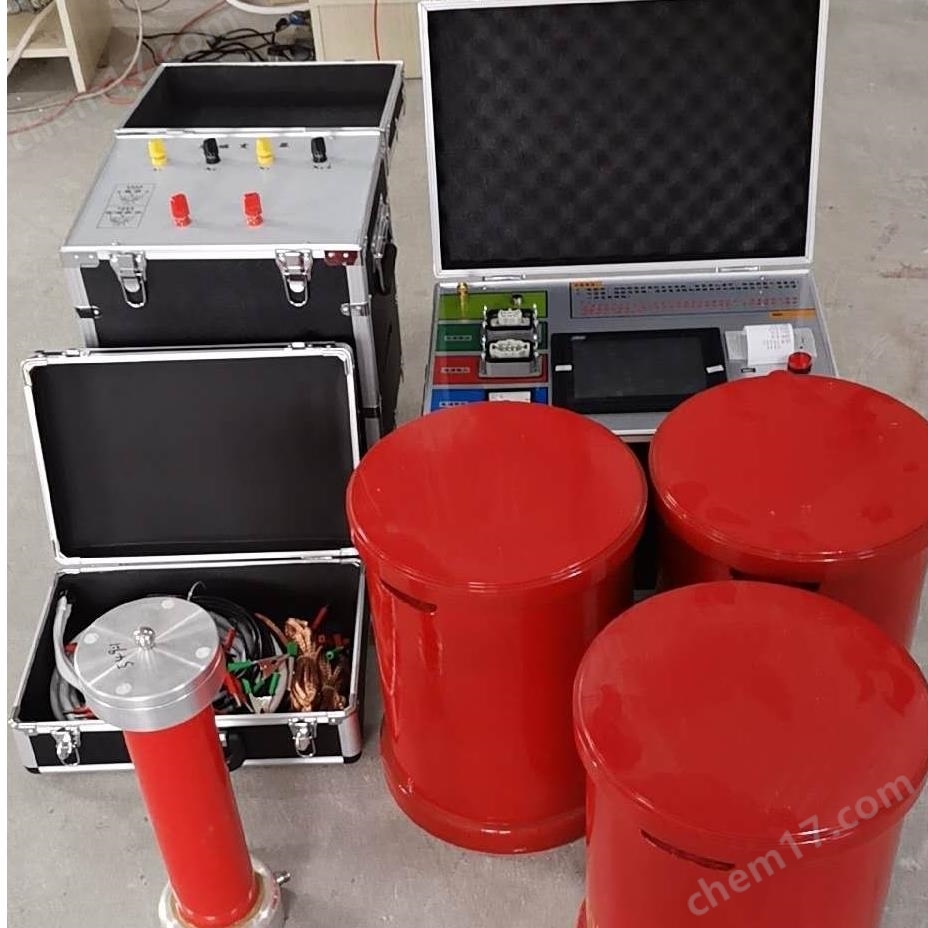

主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口的SPWM數字式波形發生芯片,頻率分辨率為16位,在 20~300Hz時頻率細度可達0.1Hz,同時采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了*的IPM模塊,確保儀器穩定和安全。
電容式電壓互感器在進行校驗時,試驗頻率必須在50Hz的條件下進行,同時現場地理條件復雜,傳統的實驗諧振裝置已經很難滿足現場搬運、試驗的要求,型可調串聯諧振升壓裝置是國內用于現場效驗的可調試諧振裝置,已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗
使用優點
1、輸出電壓電流波形良好,失真度小于0.5%;
2、需要電容量小。所需電源容量為試驗容量的1/Q倍,而Q值可以做到20-60;
3、不需要過壓保護。當試品發生擊穿時,系統失諧,諧振高壓消失,電抗器立即起到限制短路電流的作用,不會加劇對試品的損壞;
4、便于現場搬動。諧振升壓裝置為干式組合串聯諧振裝置,由勵磁變壓器和多個諧振電抗器組成,單個組成單元體積小,重量輕,便于搬動,適合現場使用;
人性化變頻串(并)聯諧振試驗裝置
產品特點:
● 同電壓等級、同容量的電抗器其體積較小、重量較輕;在額定負載時溫升小;采用干式環氧澆注,機械強度高,電氣絕緣性能好,美觀可靠。
● 變頻控制源容量裕度大;保護功能強;輸出波形好;穩定性好;具備多種工作模式,操作方便;采用220V或380V單相電源,方便現場取電。
● 配置靈活。可選配不同類型電抗器,滿足不同試品要求,實現一機多用,性價比高。
技術參數:
● 額定輸出電壓: 0~800kV(AC有效值)及其以下
● 輸出頻率: 20~300Hz
● 諧振電壓波形: 純正弦波,波形畸變率<1.0%
● 大試驗容量: 1000kVA及其以下
● 頻率調節靈敏度: 0.1Hz,不穩定度<0.05%
● 工作電源: 380/220V±15%/50Hz±5%
變頻串聯諧振試驗裝置操作方法
1、按照變頻串聯諧振試驗裝置接線圖接線。
2、將勵磁變壓器高壓并聯或串聯接線,勵磁變壓器到電抗器連線需用高壓線連接。
3、開啟電源,按要求設定試驗電壓、時間,開始將功率設置為5%~10%,頻率設置為30Hz,保護電流設置為最大電流值,設置電抗器電感量。
4、參數設置完畢后,根據需要選擇手動或自動測試,若選擇手動模式,則需要手動找頻,當到達某個頻率點的最高電壓即是諧振點,按確認鍵,再手動調節試驗頻率至所需試驗電壓,儀器自動計時,計時結束后并自動返回,若選擇自動試驗,儀器將自動找頻,升壓、計時并自動返回。
5、試驗完畢后,自動顯示試驗結果。
