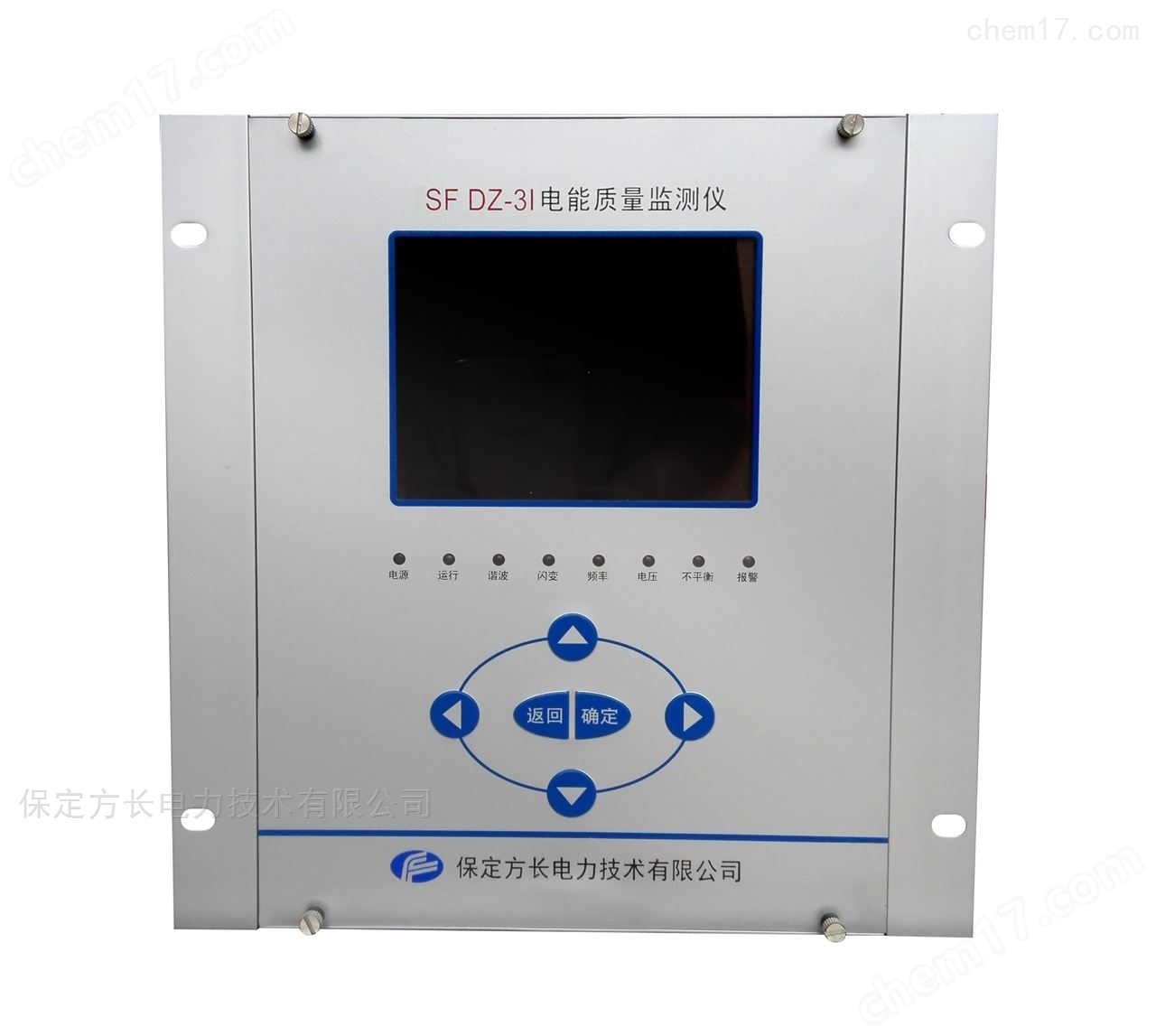

SF DZ-3I 分布式電能質量監測儀
參考價 | ¥ 12000 |
訂貨量 | ≥1件 |
具體成交價以合同協議為準
- 公司名稱 保定方長電力技術有限公司
- 品牌 其他品牌
- 型號 SF DZ-3I
- 產地
- 廠商性質 生產廠家
- 更新時間 2020/1/3 9:59:56
- 訪問次數 172
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
產地類別 | 國產 | 應用領域 | 能源,建材/家具,電子/電池,道路/軌道/船舶,航空航天 |
---|
分布式電能質量監測儀
產品概述
SF DZ-3I系列分布式電能質量監測儀適用于配電系統,特別適用于安裝環境苛刻的企業配電系統或分布式新能源(光伏、風電)接入點的電能質量監測。裝置采用了全新設計的機械結構,一體化緊湊型設計,可靈活選擇多種安裝方式,以適應苛刻的安裝環境。既可以滿足企業配電系統配電箱內的壁掛式安裝,也可以實現常規的嵌入式安裝的要求。
產品特點
◆分布式設計,安裝更靈活。
◆在線監測:采用DSP技術并結合FFT計算方法可以保證高精度的在線監測電網中各項參數;
◆顯示:采用5.7寸TFT彩色液晶屏顯示;
◆穩定性:采用多層電路板設計,整體結構合理,抗*力強;
◆通信接口:提供RS232或RS485通訊接口;
產品功能
基本監測量 | 頻率、電壓、電流有效值,總的有功、無功功率、功率因數 |
基本監測指標 | 電網頻率、電壓/電流有效值、總有功/無功/功率因數、三相基波電壓/電流有效值、基波電壓/電流相位、基波功率/功率因數、電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序分量、諧波(2-50次)包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位、有功、無功等 |
高級監測指標 | 電壓波動、閃變、間諧波 |
其他功能 | 參數設置功能 記錄存儲功能 GPS對時功能,采用GPS B碼對時方式;系統對時。 失電報警功能 |
技術指標
技術規格 | 參數指標 |
生產廠家 | 保定方長電力技術有限公司 |
設備型號 | SF DZ-3I |
采樣路數 | 1X3相電壓,1X3相電流 |
電壓測量范圍 | AC57.7V、100V、220V、380V |
電流測量范圍 | 0.05~5A |
頻率測量范圍 | 45~55Hz |
電網頻率誤差 | ≤0.01 Hz |
電壓偏差誤差 | ≤0.2% |
電壓變動誤差 | ≤0.2% |
閃變誤差 | ≤5% |
三相電壓不平衡度誤差 | ≤0.2% |
諧波測量誤差 | 符合國標*儀器要求 |
間諧波測量誤差 | 符合國標*儀器要求 |
功率誤差 | ≤0.5% |
顯 示 屏 | 5.7寸TFT彩色液晶屏 |
工作電源 | AC220V±20%頻率 45Hz~55Hz DC110V±20% 220V±20% |
通信接口;通訊協議 | 支持RS232/RS485/網口; 支持ModBus-RTU、IEC60870-5-103通訊協議 |
功耗 | <20W |
工作溫度/濕度 | 工作溫度-20℃~+60℃,濕度5%~95%(非冷凝) |
尺寸 | 1/2 19" 6U背插式機箱 |
重量 | 約1.5kg |
安裝方式 | 壁掛或嵌入 |
