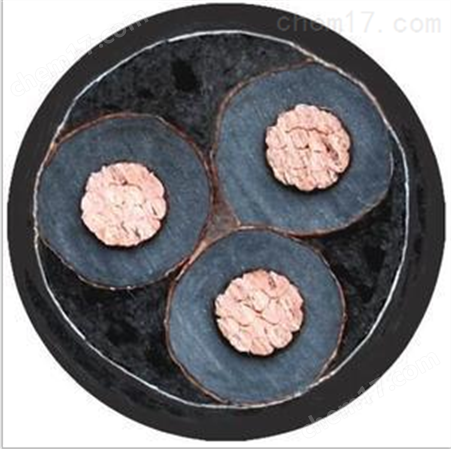

高壓鎧裝電力電纜YJV22-8.7/15KV-3*150
參考價 | ¥ 20 |
訂貨量 | ≥1米 |
- 公司名稱 天津市電纜總廠橡塑電纜廠
- 品牌 KITTY/小貓牌
- 型號
- 產地 廊坊
- 廠商性質 生產廠家
- 更新時間 2020/1/2 8:30:45
- 訪問次數 1985
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
產地類別 | 國產 | 電線最大外徑 | 50mm |
---|---|---|---|
護套材質 | 交聯聚氯乙烯 | 凈重 | 1 |
絕緣厚度 | 5mm | 外形尺寸 | 3*150mm |
線芯材質 | 紫銅 | 芯數 | 3*150 |
應用領域 | 地礦,道路/軌道/船舶 | 重量 | 2kg |
高壓鎧裝電力電纜YJV22-8.7/15KV-3*150
YJV22鎧裝高壓電纜10KV-3*120(現貨)
●適用范圍
本產品適用于工頻額定電壓3.6/6kV~26/35kV及以下配電網或工業裝置中固定敷設之用。
●使用特性
· 工頻額定電壓U0/U為3.6/6kV~26/35kV。
· 電纜導體的zui高允許工作溫度:90℃。
· 短路時(zui長時間不超過5s)電纜導體的zui高溫度不超過250℃。
· 電纜敷設時環境溫度應不低于0℃。
· 電纜彎曲直徑:三芯電纜不小于電纜外徑15倍;單芯電纜不小于電纜外徑20倍。
YJV22鎧裝高壓電纜10KV-3*120(現貨)電纜額定電壓的選擇
· 電纜的額定電壓應適合于電纜系統的運行狀況,用U0/U(Um) kV表示。
· U0-電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓;
· U-電纜設計用的導體間的額定工頻電壓;
· Um-設備可承受的“zui高系統電壓"的zui大值。
●三相系統用電纜的U0值推薦如下表:
系統電壓(U)
kV | 系統zui高電壓(Um) kV | 額定電壓(U0)* kV | |
A 和 B 類系統 | C 類系統 | ||
6 10 15 20 30 35 | 7.2 12 17.5 24 36 40.5 | 3.6 6 8.7 12 18 21 | 6 8.7 12 18 - 26 |
A類系統──該類系統任何一相導體與地和接地導體接觸時,能在1min內與系統分離;
B類系統──該類系統可在單相接地故障短時運行,但在任何情況下zui長運行時間不超過8h,每年接地故障總持續時間不超過125h;
C類系統──不屬于A類、B類的系統。
型號
| 名 稱 | 適用范圍 |
YJV YJLV YJY YJLY | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜 | 室內、隧道及電纜溝等場所,不能承受機械外力。單芯電纜不允許敷設在磁性管道中。 |
YJV22 YJLV22 YJV23 YJLV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 銅芯交聯聚乙烯絕緣鋼帶鎧裝氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝氯乙烯護套電力電纜 | 室內、隧道、電纜溝內,或埋地敷設等,能承受一定機械外力,但不能承受大的拉力。 |
高壓鎧裝電力電纜YJV22-8.7/15KV-3*150
