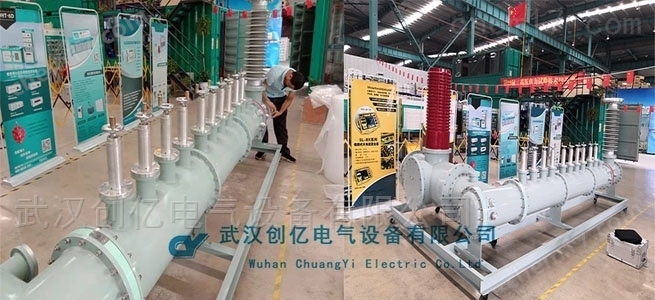

GIS局部放電故障模擬平臺

隨著我國電力工業的發展，對電力設備的局部放電研究的要求越來越高，也越來越精準和量化。GIS局部放電仿真裝置就是我公司為滿足這種市場需求，在GIS試驗變壓器基礎上研制而成的局部放電模擬仿真科研設備。本產品具有體積小、重量輕、不受氣候變化的影響、用戶使用方便、電暈極小等優點。是電力系統局放試驗、科研、教學所必需的設備。

二、成套裝置結構：

本裝置主要由無局放高壓套管、SF6氣體絕緣罐、高頻探頭、放電模型、外接高壓套管等部分組成。局部放電模擬試驗?zāi)苡镁址艃x的測量方法，也能用高頻的測量方法。其即能做SF6氣體絕緣罐里局部放電模擬試驗，也能做空氣中局部放電模擬試驗。

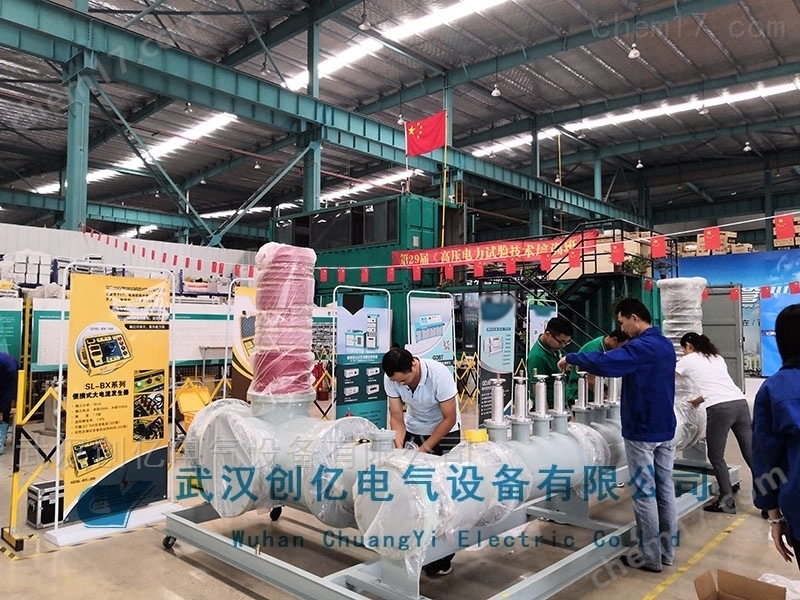

GIS局部放電故障模擬平臺

三．主要技術參數:

設備名稱：GIS局部放電故障模擬平臺

規格型號：GIS

SF6氣室額定輸入電壓：100kV

空氣氣室額定輸入電壓：90kV

額定工作頻率：50 Hz

相    數：?jiǎn)蜗?/span>

SF6氣室絕緣介質：SF6氣體

空氣氣室絕緣介質：空氣

充氣壓力：0.35MPa

充氣溫度：25℃

補氣壓力：< 0.25MPa

年泄漏率：≤1%

五.使用方法:（適用于SF6氣體絕緣罐和空氣中局部放電模擬試驗。）

1.接線方法:參見第四項試驗接線圖。

將控制臺輸出接到試驗變壓器的輸入,將試驗變壓器的儀表接線端接到控制箱的儀表輸入端。

1. 高壓電壓的接入

2.1 SF₆氣體絕緣局放模擬試驗時高壓電壓接入到SF₆氣體絕緣高壓套管；

2.2 空氣中局放模擬試驗時高壓電壓接入到外接高壓套管；

3.按圖接入耦合電容器及阻抗盒、局放儀。

4.局放方波的接入。

4.1 SF₆氣體絕緣局放模擬試驗時局放方波接入到SF₆氣體絕緣高壓套管；

4.2 空氣中局放模擬試驗時局放方波接入到外接高壓套管；

5.放電模型操作方法

5.1 SF6氣體絕緣局放模擬試驗

5.1.1放電模型下降操作（投入放電模型）：反時針方向旋轉手柄，直到手柄旋轉不動，放電模型接觸高壓導電桿。

5.1.2放電模型上升操作（切除放電模型）：順時針方向旋轉手柄，直到手柄旋轉不動，放電模型升到。

5.1.3放電模型一次只能操作一個，其它放電模型必須旋轉到。

5.1.4做其它試驗時，放電模型必須全部旋轉到。

5.2 空氣中局放模擬試驗

5.2.1放電模型推入操作：將手柄推到底放電模型接觸高壓導電桿。

5.2.2放電模型拉出操作：將手柄拉出放電模型退出到外點。

5.2.3放電模型一次只能操作一個，另一個放電模型必須退出到外點。

5.2.4做其它試驗時，放電模型必須全部退出到外點。

6.升壓前GIS外殼本體必須要可靠接地，外接無局放高壓電源設備接地必須要可靠接地，才能進行升壓試驗。

7.檢查無誤后合上控制臺上的電源開關,電源指示燈亮,此時如調壓器不在零位,則將調壓器調回零位,零位指示燈亮。

8.按下合閘按鈕,輸出接觸器合閘,將電壓慢慢升高，直到局放儀上出現局放信號,此時記下放電電壓和局放波形。試驗完成后將電壓降為零再按下分閘按鈕,輸出交流接觸器分閘。
