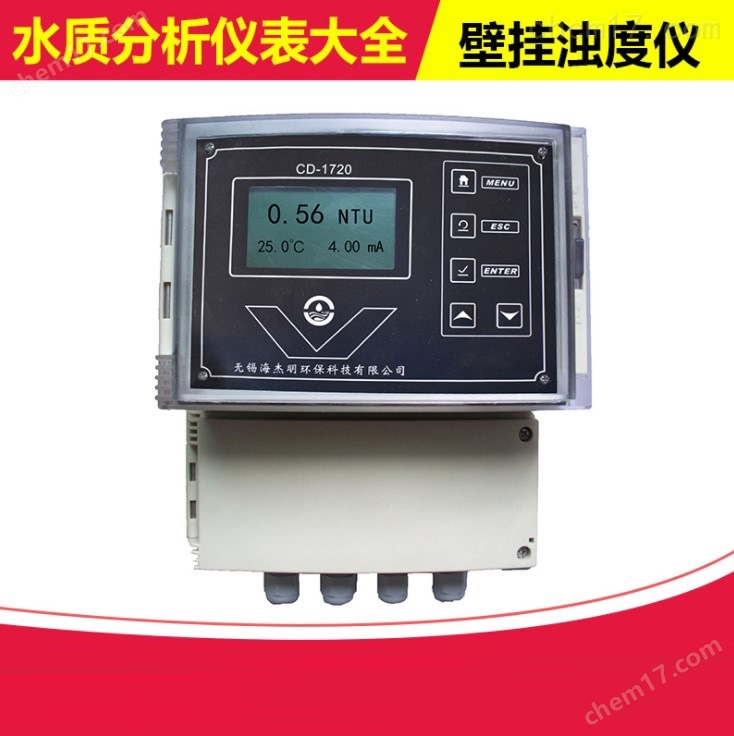

在線濁度儀

濁度，即水的混濁程度，由水中含有微量不溶性懸浮物質，膠體物質所致，ISO標準所用的測量單位為FTU（濁度單位），F(xiàn)TU與NTU（濁度測定單位）*。濁度儀就是根據這個原理來測量水的濁度。

濁度通常適用于天然水、飲用水和部分工業用水水質測定。測定濁度的水樣應盡快測定，或者必須在4℃冷藏、24h內測定，測定前要激烈振搖水樣并恢復到室溫。

水中含有泥土、粉砂、微細有機物、無機物、浮游生物等懸浮物和膠體物都可以使水質變的渾濁而呈現一定濁度，水質分析中規定：1L水中含有1mgSiO2所構成的濁度為一個標準濁度單位，簡稱1度。通常濁度越高，溶液越渾濁。由于水中含有懸浮及膠體狀態的微粒，使得原來無色透明的水產生渾濁現象，其渾濁的程度稱為渾濁度。渾濁度的單位是用"度"來表示的，就是相當于1L的水中含有1mg.的SiO2（或是非曲直mg白陶土、硅藻土）時，所產生的渾濁程度為1度，或稱杰克遜。濁度單位為JTU，1JTU=1mg/L的白陶土懸浮體。現代儀器顯示的濁度是散射濁度單位NTU，也稱TU。1NTU=1JTU。近，1FTU=1JTU。渾濁度是一種光學效應，是光線透過水層時受到阻礙的程度表示水層對于光線散射和吸收的能力。它不僅與懸浮物的含量有關，而且還與水中雜質的成分、顆粒大小、形狀及其表面的反射性能有關。控制渾濁度是工業水處理的一個重要內容，也是一項重要的水質指標。根據水的不同用途，對渾濁度有不同的要求，生活飲用水的渾濁度不得超過1NTU；要求循環冷卻水處理的補充水渾濁度在2～5度；除鹽水處理的進水（原水）渾濁度應小于3度；制造人造纖維要求水的渾濁度低于0.3度。由于構成渾濁度的懸浮及膠體微粒一般是穩定的，并大都帶有負電荷，所以不進行化學處理就不會沉降。在工業水處理中，主要是采用混凝、澄清和過濾的方法來降低水的渾濁度。

補充一點，隨著我國技術標準與標準的接軌，在水行業基本已不采用“渾濁度”這個概念和“度”這個單位，取而代之的式“濁度”概念和“NTU/FNU/FTU”單位。但由于過去水廠一直沿用舊標準，因此如果你去一些老自來水廠的話，還有些工程師和技術人員仍在說“度”的單位，可不要覺得奇怪啦。

濁度測定方法濁度可用比濁法或散射光法進行測定。我國一般采用比濁法測定，將水樣和用高嶺土配制的濁度標準溶液進行比較側度不高，并規定一升蒸餾水中含有1毫克二氧化硅為一個濁度單位。對不同的測定方法或采用的標準物不同，所得到的濁度測定值不一定*。濁度的高低一般不能直接說明水質的污染程度，但由人類生活和工業生活污水造成的濁度增高，表明水質變壞。

在線濁度儀

濁度計測定

濁度也可以用濁度計來測定的。濁度計發出光線，使之穿過一段樣品，并從與入射光呈90°的方向上檢測有多少光被水中的顆粒物所散射。這種散射光測量方法稱作散射法。任何真正的濁度都必須按這種方式測量。濁度計既適用于野外和實驗室內的測量，也適用于全天候的連續監測。可以設置濁度計，使之在所測濁度值超出安全標準時發出警報。

濁度計是依據渾濁液對光進行散射或透射原理制成的，一般用于水體濁度的連續自動測定。

其他方法

濁度也可以通過利用色度計或分光光度計測量樣品中顆粒物的阻礙作用造成的透射光強衰減程度來估計。然而，管理機構并不承認這種方法的有效性，這種方法也不符合美國公共衛生協會對濁度的定義。

利用透光率測量容易受到顏色吸收或顆粒物吸收等干擾的影響。而且，透光率和用散射光測量法測得的結果之間并無相關性。盡管如此，在某些時候色度計和分光光度計的測量結果可以在水處理系統或過程控制中用于測定濁度的大幅度變化。

濁度濁度單位

1. FTU  2. NTU  3. JTU  4. EBC

1.FTU，濁度，即水的混濁程度，由水中含有微量不溶性懸浮物質，膠體物質所致，ISO標準所用的測量單位為FTU（濁度單位），F(xiàn)TU與NTU（濁度測定單位）*。制酒行業用EBC單位，1FTU=4EBC。

2.散射濁度單位(NTU)

分光光度法適用于測定天然水、飲用水和高濁度水，低檢測濁度3度。所測得濁度單位為NTU。

將一定量的硫酸肼與六次甲基胺聚合,生成白色高分子聚合物,以此作為濁度標準溶液，在一定條件下與水樣濁度比較。

3.燭光濁度單位(JTU)

目視比濁法測定的水樣濁度單位為JTU。目視比濁法適用于飲用水和水源水等低濁度水，低檢測濁度為1度。

將水樣與用硅藻土(或白陶土)配制的標準溶液進行比較,以確定水樣的濁度.規定1L蒸餾水中含1mg一定粒度的硅藻土(或白陶土)所產生的濁度為一個濁度單位，簡稱“度”。

具體轉化表下表：

濁度單位轉換表

JTU（度）FTU（NTU）SiO2(mg/l)

JTU（度）1 19 2.5

FTU(NTU) 0.053 1 0.13

SiO2(mg/l) 0.4 7.5 1

產品的主要特點：

測量原理

濁度是表現水中對光線透過時所發生的阻礙程度。水中含有泥土、粉塵、細微有機物和其他微生物和膠體物可使水中呈現濁度。傳感器上發射器發送的光波在傳輸過程中經過被測物的吸收、反射和散射后，有一部分透射光線能照射到180°方向的檢測器上，有一部分散射光散射到90°方向的檢測器上。在180°和90°方向檢測器上接收到的光線強度與被測污水的濁度有一定的關系，因此通過測量透射光和散射光的強度就可以計算出污水的濁度。

產品特點

◇內置氣泡消除系統（流通式），提高測量精度和穩定性；

◇清洗維護非常簡單，三個月校正一次；

◇重現性好，不受樣品流速和壓力的影響（投入式）；

◇采用兩點校正法；

◇大屏幕點陣液晶顯示、中文菜單操作。

◇通訊功能（選配）：具有RS-485通訊接口（MODBUS協議部分兼容），4～20 mA電流輸出對應的濁度值可以任意設定。

◇看門狗功能：確保儀表不會死機。

◇核心器件均來自國外。

◇可恢復出廠設置。掉電保護＞10年。

◇防護等級IP65，防水防潮防塵。

技術參數：

◇測量范圍：流通式：1-10，0-20，0-100，0-200NTU

投入式：0-500，0-2000，0~4000NTU

◇分 辨 率：0.01%

◇精    度：±1.0%FS

◇重 復 性：±1.0%

◇控制接口：兩組ON/OFF繼電器接點，分為高點、低點報警信號光電隔離輸出。

◇信號隔離輸出：光電耦合器隔離保護4～20mA信號輸出。

◇繼 電 器：繼電器滯后量任意設定，繼電器負載 3A  220VAC/24VDC。

◇工作條件：環境溫度為0~60℃,相對濕度≤90%

◇輸出負載：負載＜750Ω（4-20mA）

◇工作電壓：220VAC±10%、50/60Hz

◇尺    寸：218×183×126 mm

◇安裝方式：壁掛式

◇重    量：1.5Kg

◇防護等級：IP65，防水防潮防塵。

產品應用

自來水廠：水庫、水井、清水池、濾前、濾后、沉淀和出水 廠的濁度監測。

工業過程： 生產循環用水、循環水等水質監測。

污水處理： 進口水、排水口水質監測。

投入式傳感器

技術參數：

材   質：316不銹鋼

線   纜：屏蔽線纜

安裝方式：投入式

過程連接：ZG1

外形尺寸：60×113mm

介質壓力：≤3 bar

信號線纜：10M（標配）可延長

防護等級：IP68

流通式傳感器

1、濁度傳感器     2、出水口         3、進水口      4、溢流口

5、排氣口         6、電源220伏     7、信號輸出
