霍爾效應實驗組合儀 霍耳效應實驗儀 型號：HD-TH-H

一、概 述

在當今的高科技時代，霍爾器件(利用霍爾效應制成的電子器件)在非電量測量、自動化控制和信息處理等方面的應用日益廣泛。該實驗組合儀能判斷材料的導電類型，測定材料的霍爾系數和電導率，并可確定材料的載流子濃度及遷移率。

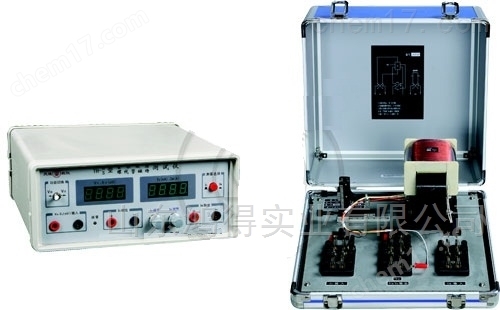

本儀器是由“TH-H型霍爾效應實驗儀”和“TH-H型霍爾效應測試儀”兩大部分組成。

二、特 點

1.霍爾樣品為透明封裝，可以清晰觀察到霍爾樣品的內部形狀結構，能給學生一個定性的認識；

2.采用100MΩ高輸入阻抗數字電壓表，對測試回路影響小，測量精度高；

3.采用帶溫度補償電路的恒流源對電磁線圈和霍爾樣品供電，可確保磁場和霍爾驅動電流的穩定。

三、配置及技術性能

1.TH-H型霍爾效應實驗儀：包括電磁鐵、霍爾樣品（透明封裝）、樣品架（具有X、Y二維調節功能及讀數裝置）以及換向開關等。

2.TH-H霍爾效應測試儀: 由兩組直流恒流源和直流數字毫伏表組成。

(1)I_M輸出直流恒流源：0～1A連續可調，調節精度可達1mA，帶三位半數碼顯示，精度為±0.5％,它為電磁線圈提供勵磁電流，大輸出電 壓為25V。

(2)Is輸出直流恒流源：0～10mA連續可調，調節精度可達10µA，帶三位半數碼顯示，精度±0.5%，為霍爾樣品提供工作電流。

(3)直流數字毫伏表：測量范圍0～±200mV。分為20mV、200mV兩檔量程，輸入阻抗為10MΩ，三位半數碼顯示，精度為±0.5%，用于測量霍爾電壓和不等勢電壓。

四、實驗項目

1. 測繪V_H－Is曲線

2. 測繪V_H－I_M曲線

3. 測V_δ值

4. 確定樣品導電類型

5. 求樣品R_H、n、δ、µ值
