| 產地類別 | 國產 | 應用領域 | 電子/電池,航空航天,電氣 |
|---|---|---|---|
| 極限真空度 | 5*10-6Pa | 接頭型號 | SMA905 |
| 接頭規格 | FC/APC,FC/PC | 法蘭型號 | 定制 |
維意真空光纖真空饋通法蘭靈活安裝

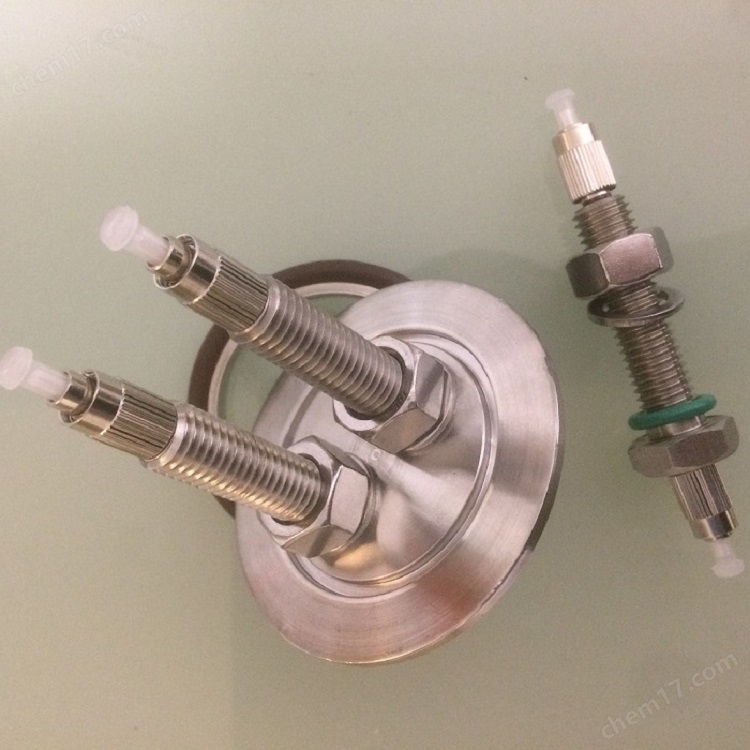

真空光纖饋通法蘭
維意真空提供的VFT光纖過真空裝置可以將光導入或導出真空室，以實現超高真空的應用場合，例如半導體處理的光學監測和薄膜吸附的終檢測。
真空光纖饋通法蘭在隔空箱和高壓應用場合下有較好的表現，真空度高達大10 -7 mbar ，操作溫度高達300℃，真空室壁厚5-40 mm，玻璃或金屬封口光纖使性能表現提高，VFT光纖過真空裝置使用牢固的金屬－玻璃封口膠，使VFT在超高真空應用場合的表現得到提高。
VFT光纖過真空裝置除了在半導體和薄膜處理方面的應用，還是環境檢測、藥物學處理和光學涂層生產的理想工具。它還可以應用在分子束外延和化學物理的蒸汽吸附方面，可以作為配合隔空箱、手套箱和中壓裝置的性能優異的通管。
VFT光纖過真空裝置的高壓與低壓面的終端可與SMA905連接器相連接，可以簡單地與光纖、光源、配件共同使用，以及本公司的光譜儀等光學設備。
VFT光纖過真空裝置可以旋入真空樣品室上的一個M12外螺紋的孔，或可以用預備好的螺帽和墊圈旋入一個光滑的孔。裝配過程非常簡單，只需通過一個SMA905光纖適配器把光纖和VFT通管連接起來即可。在樣品室的低壓面，我們建議用戶選配金屬硬殼的石英光纖配套。
VFT光纖過真空裝置的光纖直徑有50μm、100μm、200μm、400μm、600μm和1000 μm可選；波長可選UV200~1100nm和IR400~2500nm，可選配SMA905或者FC接頭。
訂購選型 | |||
型號 | 芯經 | 波長范圍 | 接頭 |
石英多模光纖 | |||
VFT-100-UV | 100 µm | 深紫外 200~1100nm | SMA905（可接受定制） |
VFT-100-IR | 100 µm | 近紅外 380~2500nm | |
VFT-200-XSR | 200 µm | 抗紫外 185~1100nm | |
VFT-200-IR | 200 µm | 近紅外 380~2500nm | |
VFT-400-UV | 400 µm | 抗紫外 185~1100nm | |
VFT-400-IR | 400 µm | 近紅外 380~2500nm | |
VFT-600-UV | 600 µm | 抗紫外 185~1100nm | |
VFT-600-IR | 600 µm | 近紅外 380~2500nm | |
VFT-800-UV | 800 µm | 深紫外 200~1100nm | |
VFT-800-IR | 800 µm | 近紅外 380~2500nm | |
VFT-1000-UV | 1000 µm | 深紫外 200~1100nm | |
VFT-1000-IR | 1000 µm | 近紅外 380~2500nm | |
單模光纖-SM | |||
VFT-SMF9-xx | 9.2 ± 0.4 µm | 1200~1700nm | FC/PC或者FC/APC（可接受定制） |
VFT-SM650-xx | 3.6 - 5.3 µm | 600~800nm | |
VFT-SM780-xx | 5.0 ± 0.5 µm | 750~1000nm | |
VFT-SM850-xx | 4.7 - 6.9 µm | 800~1000nm | |
多模光纖-MMF | |||
VFT-MM50-xx | 50/125 µm | 400~2400nm | FC/PC或者FC/APC（可接受定制） |
VFT-MM62.5-xx | 62.5/125 µm | 400~2400nm | |
選件 | |||
使用溫度范圍 | -30°~+200°（HT高溫可達到300°） | ||
適配器 | 每個過真空裝置需要配2只對應接頭的適配器 | ||
選配配件
VFT光纖過真空裝置可以定制配套的真空法蘭盤，如KF16、KF25、KF40等
