廣東深圳市在線式數據顯示噪聲監測設備方案設計

采用GPRS無線噪聲監控傳輸方案；它適合于長距離噪聲無線實時監控，它由噪聲傳感器、GPRS傳輸模塊、噪聲顯示屏組成，

1、前端采集部分：由OSEN-Z噪聲傳聲器、數據采集主機系統（含保護及電源、采集器等）GPRS無線傳輸模塊組成。

2、后端接收部份：由GPRS接收模塊、采集系統、噪聲監控云平臺  組成；

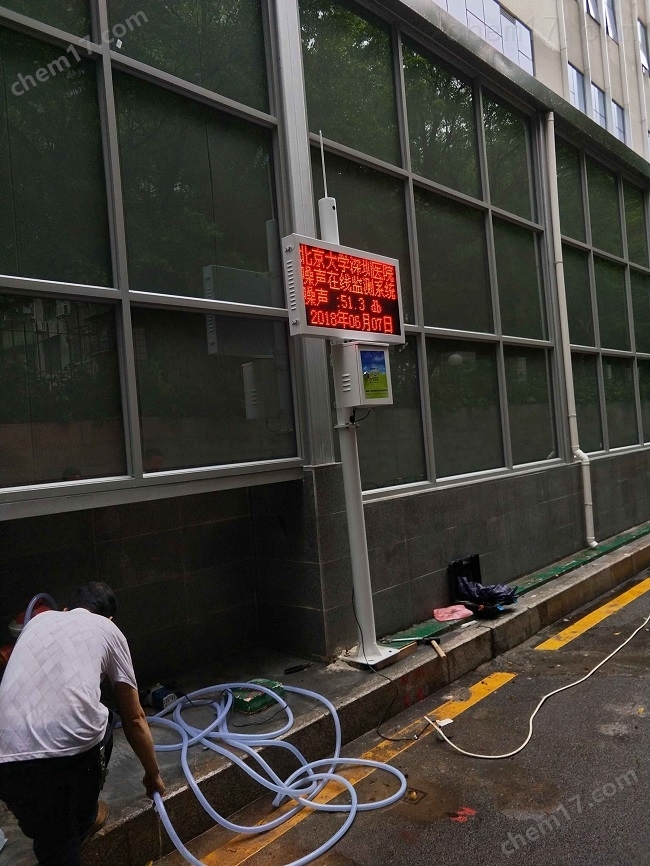

3、顯示部分：噪聲顯示屏；LED顯示屏顯示內容界面參考。

廣東深圳市在線式數據顯示噪聲監測設備系統功能：

1、噪聲采集前端OSEN-YE系列噪聲傳感器符合GB/T3785-1/2型和IEC 61672-1/2級標準。傳感器內置高速（48k/s）數據采集模塊及DSP處理器，將采集到大量聲音原始數據進行實時分析，得到監控所需的瞬時聲壓級、大值、平均值等數據。（噪聲傳感器可選配*聲級計、國家二級聲級計或常規聲級計）

2、傳輸方式：僅需使用傳感器自帶的RS485接口，外加數傳模塊實現無線傳輸到顯示屏上。

3、組成：由全天候噪聲傳聲器、數據傳輸模塊、噪聲控制模塊、戶外LED噪聲顯示屏構成。

4、系統實現功能：

1）具備遠程設置監測點Lp（瞬時噪聲）Lmax（大噪聲），Leq（平均噪聲）；

2）聲采集前端具備遠程傳輸。

系統及技術參數：

1、安裝方式：壁掛式或立柱抱箍式。

2、頻率范圍：10Hz～20kHz

3、測量范圍：25dB～135dB

4、使用溫度：-20℃～+70℃

5、電源：220V交流市電

6、顯示內容：（可增加流動字幕、時間顯示，溫度濕度顯示）

A：瞬時值A聲級、Leq 值(1小時平均值)及大值（顯示位數及顏色可選擇）

B：流動文字宣傳語（可選擇）

7、屏體：可按實際要求定制LED顯示屏  參考選擇：PH10全點陣LED雙色、全彩）
