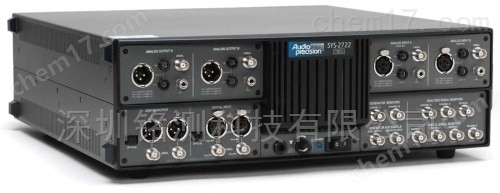

Audio Precision SYS-2700 系列音頻分析儀

主要特點

• 性能，*的音頻 測試標準
• 的模擬電路，可檢測到 微乎其微的殘余噪聲和總諧 波失真加噪聲 (THD+N)
• 192 kHz 數字輸入和輸出能 力
• 大長度序列 (MLS)、白噪 聲、粉紅噪聲以及其他特殊 用途的波形
• AP 基本腳本、學習模式、 LabVIEW 與通用接口總線 (GPIB)
• 用戶定義掃描與切換器支 持，多使用 192 個通道

模擬性能*

Audio Precision 模擬電路性能高，沒有同級任何數字轉換器可超過它。2700 系列產品本底噪聲低，沒有同級任何其他分析儀（即使配備模擬部件）可與之媲美。

模擬信號發生器帶寬為 10 Hz 至 204 kHz，聲頻帶平直度達到千分之幾分貝。

模擬信號分析儀帶寬為 10 Hz 至 500 kHz。

2700系列產品優于其他儀器，大模擬輸入為160Vrms，大發生器輸出為 26.66Vrms。

2700 系列產品數字分析

2700 系列產品提供 AES3/IEC60958 串 行數字接口，通過選件——可編程串行接 口適配器，可連接可充分配置的串行數據 和時鐘端口。

所有數字輸入和輸出能力在整個采樣頻 率（8 kHz 至 200 kHz）范圍內均可實現。

數字輸入/輸出面板可控制和顯示全部 串行接口參數，包括連接器和格式選擇、 采樣頻率、分辨率、脈沖幅度、有效數據 位、錯誤標志和抖動幅度。通過狀態位面 板，您可設置和讀取接口元數據，格式可 為專業人員格式和消使用者格式。元數據 以十六進制和英語解釋顯示。

通過輸出串聯接口信號中引入損傷因素， 利用此不符標準的信號測試 AES 3 / IEC60958 接收器的性能。損傷因素包括變 量采樣頻率、脈沖幅度和升降時間、添加噪 聲、共模信號、可控抖動和長電纜模擬。

使用數字接口分析儀工具測量和顯示 接口信號或抖動波形和大量接口測量值的頻 、直方圖，或生成眼孔圖樣。在生成的位 元流中添加各種類型和幅度的抖動，并測量 接收器上的效果和產生的音頻信號。

靈活度大
通過 AP2700 基于面板的用 戶界面，用戶開展其所能想 象到的任何一種音頻測量。

總諧波失真加噪聲低
左圖為市面上有售的五款音 頻 分析 儀 的 性 能。2700 系 列產品為底 下的黑色跡線。性能次之的藍色跡線為 AP 公司的 APx525 分析儀。

利用可編程串行接口適配器 (PSIA)的芯片級設計

可編程串行接口適配器 (PSIA-2722) 有 助于芯片級設備（如模擬-數字轉換器、數字-模擬轉換器或采樣頻率轉換器）連接到 2700 系列分析儀。與任何其他串行數字音 頻適配器相比，可編程串行接口適配器提 供更多的連接選擇，包括各種超過 I2S 的 接口協議、各種邏輯系列和電壓等級、時 鐘頻率、單詞方向以及格式。
