概述

    BTS-500防爆搖頭扇系列防爆搖頭風扇其防爆性能符合GB3836.1《爆炸性環境用防爆電氣設備通用要求》和GB3836.2《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》的規定，制成隔爆型，防爆標志為dⅡBT4，其防爆性能經**的防爆電氣產品質量監督檢驗單位全面測試合格，取得了防爆合格證。

    本產品具有防爆性能好、結構合理、運行平穩、使用方便、外形美觀等優點。風葉采用高強度鋁合金制成。適用于工廠內含有級別為ⅡA、ⅡB級，溫度組另為T1-T4組的可燃性氣體與空氣形成的爆炸性氣體混合物，劃分區域為1去、2區的場所如：石油、化工、機械、醫藥、冶金等行業的車間、倉庫、辦公室、加油站等處的防爆降溫。

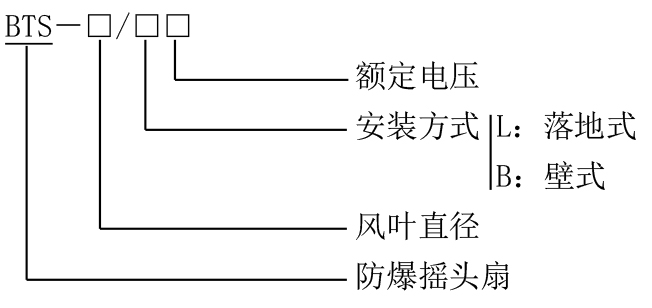

 型號的組成及其代表意義

BTS-500防爆搖頭扇使用條件

1、爆炸性氣體混合物的級別為ⅡA、ⅡB級，溫度組別為T1-T4組；

2、海拔高度不超過1000米；

3、環境溫度-20℃~+40℃；

4、相對濕度不大于95%（+25℃）；

5、無雨水侵襲，劇烈沖擊和振動的地方；

6、電源電壓為220V/380V，50HZ；

結構特點

1、風葉采用含鎂量小于0.5%（重量比）的高強度鋁合金制成。

2、隔爆型三相異步電動機和隔爆型外殼有機座、前、后端蓋組成，其材質采用高強度鑄鐵制成，機座與端蓋的結合面為隔爆接合面，接合長度大于12.5mm，間隙小于0.2mm，端蓋與軸組成的圓筒隔爆面，其隔爆長度大于12.5mm，間隙小于0.3mm，**單邊間隙小于0.2mm，*小單邊間隙大于0.075mm。

3、搖頭機構由電動驅輪減速器，牽動連桿旋盤等零件運動來實現。旋盤上有三個螺孔，其分布位置位于旋盤中心，距旋盤中心15mm和旋盤中心22mm，用于調節搖頭擺角，當連桿的一端接于旋盤中心，則不搖頭，接于距旋盤中心15 mm處時，搖頭擺角約為45°，接于距旋盤中心22 mm處時，搖頭擺角約為90°。

4、搖頭扇有二種固定方式，一種為落地式，另一種為墻固式。落地式配立桿及底座，墻固式配墻上固定三角安裝架。

使用及注意事項

1、  用戶在使用時，裝上風葉、網罩、立柱，底或墻固三腳架，連桿、旋盤，即已完成安裝過程，電機及搖頭機構的裝配已在出廠前完成，用戶無需再拆開，所有緊固螺釘、螺栓均為擰緊。

2、  使用時，電機電纜的一端接“G½”防爆接線盒，落地式風扇的接線盒固定在立柱上，墻固式風扇的接線盒由用戶固定在就近風扇的墻壁上。

3、  接線盒的前級應配用三相防爆旋轉開關或三相防爆插銷。本公司均有供貨，要貨時請予以說明。

4、  通電后，如風扇出風向后，則立即關斷電源，然后將風扇的三相電源線中的二根電線換接位置，即可是風扇出風向前。

5、  風扇與開關或傳銷接線時，必須斷開前級電源。

6、  防爆電器的外殼的緊固件必須牢固擰緊。

7、  接地線是防止產生漏電火花，確保安全的重要措施，風扇的內外接地必須可靠接地。

8、  電機電源電線為三芯橡套電纜，電纜線的外徑與電機、開關等電器電纜引入內的橡膠密封圈的孔徑必須相符，以保證當擰緊、壓緊螺母后，密封圈與電纜線，密封圈與機體局限性間無間隙，否則將失去防爆性能。

9、  風扇每運行一年后，應更換電機軸承的潤滑脂，潤滑脂牌號為ZL-3鋰基潤滑脂。

10、當電機*使用后，電機的噪聲明顯增大，說明電機軸承已磨損過限，應及時更換軸承，軸承型號為80204。

11、電機重新裝配時，隔爆面涂204-1防銹脂，注意保護隔爆面。

12、由于防爆產品對外殼強度要求較高，一般自重較重，所以移動落地式風扇時，一定要搬動底座，切忌抓住其他部位移動，移動前必須切斷電源。

13、本產品在一年內（以發貨之日算起）由于制造質量原因，而不能正常工作時，本公司免費修理，直到調換。但由于不按說明書正確使用，接錯電線，引起電機燒壞，不屬免費包修之列。由用戶承擔全部修理費用。
