HC41X 消聲止回閥
| 參考價 | ￥ 500 |
| 訂貨量 | ≥1件 |
- 公司名稱 工奧閥門科技有限公司
- 品牌 工奧閥門
- 型號 HC41X
- 產地 溫州甌北
- 廠商性質 生產廠家
- 更新時間 2024/8/31 9:40:47
- 訪問次數 1224
聯系方式：程珍13325971119 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 綜合 |
|---|

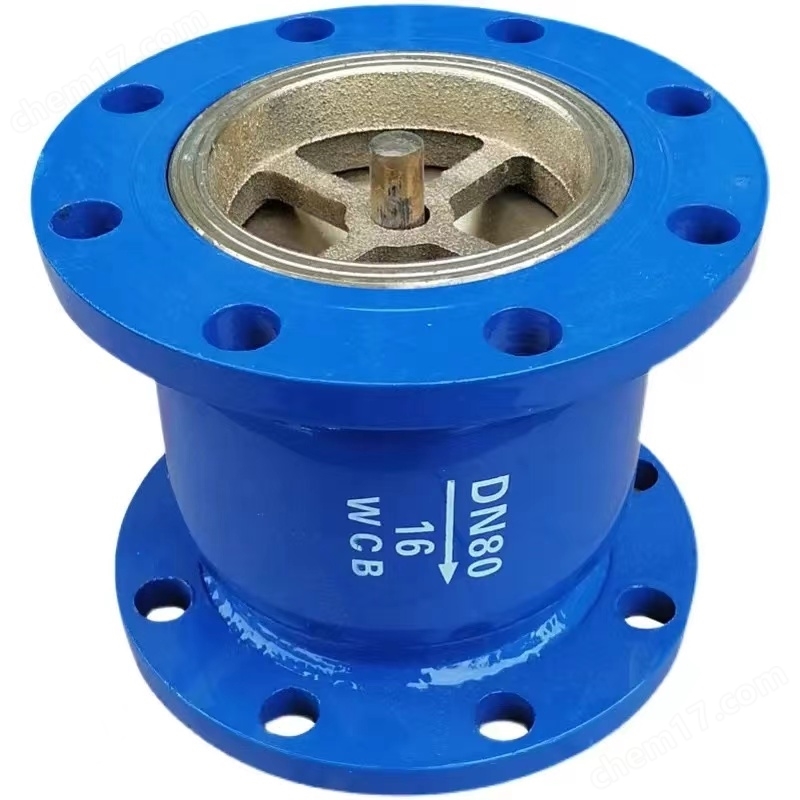

HC41X消聲止回閥由閥體，閥座，閥瓣，軸承及彈簧等主要零件組成，內部水流通路采用流線型設計，水頭損失極小，與同類止回閥比較約為1/2-1/3，同時于停泵時其閥瓣關閉行程很短，且具有結構長度短特點，可達快速關閉，避免水錘產生且防止巨大水擊聲，形成靜音效果。適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，HC41X消聲止回閥快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。
一、主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
二、性能規范：
| 公稱壓力（MPa） | 1.0 | 1.6 | |
| 密封試驗壓力（MPa） | 1.1 | 1.76 | |
| 殼體試驗壓力（MPa） | 1.5 | 2.4 | |
| 適用溫度（℃） | ≤80℃ | ||
| 材料 | 閥體 | HT200,304 | |
| 導向套 | HT200,304 | ||
| 閥瓣 | HT200,304 | ||
| 密封圈 | 橡膠 | ||
| 彈簧 | 不銹鋼 | ||
三、制造標準：
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
四、規格尺寸：
公稱通徑 | L | PNl0 | PNl6 | PN25 | |||||||||||||||
b | f | D2 | D | D1 | Z-φd | b | f | D2 | D | D1 | Z-φd | b | f | D2 | D | D1 | Z-φd | ||
40 | 100 | 18 | 2 | 85 | 150 | 110 | 4-18 | 18 | 2 | 85 | 150 | 110 | 4-18 | 18 | 2 | 85 | 150 | 110 | 4-18 |
50 | 100 | 20 | 3 | 102 | 165 | 125 | 4-18 | 20 | 3 | 102 | 165 | 125 | 4-18 | 20 | 3 | 99 | 165 | 125 | 4-18 |
65 | 120 | 20 | 3 | 122 | 185 | 145 | 4-18 | 20 | 3 | 122 | 185 | 145 | 4-18 | 22 | 3 | 118 | 185 | 145 | 8-18 |
80 | 140 | 22 | 3 | 133 | 200 | 160 | 8-18 | 22 | 3 | 133 | 200 | 160 | 8-18 | 24 | 3 | 132 | 200 | 160 | 8-18 |
100 | 160 | 24 | 3 | 158 | 220 | 180 | 8-18 | 24 | 3 | 158 | 220 | 180 | 8-18 | 24 | 3 | 156 | 235 | 190 | 8-22 |
125 | 180 | 26 | 3 | 184 | 250 | 210 | 8-18 | 26 | 3 | 184 | 250 | 210 | 8-18 | 26 | 3 | 184 | 270 | 220 | 8-26 |
150 | 200 | 26 | 3 | 212 | 285 | 240 | 8-22 | 26 | 3 | 212 | 285 | 240 | 8-22 | 28 | 3 | 211 | 300 | 250 | 8-26 |
200 | 220 | 28 | 3 | 268 | 340 | 295 | 8-22 | 30 | 3 | 268 | 340 | 295 | 12-22 | 30 | 3 | 274 | 360 | 310 | 12-26 |
250 | 240 | 28 | 3 | 320 | 395 | 350 | 12-22 | 32 | 3 | 320 | 405 | 355 | 12-26 | 32 | 3 | 330 | 425 | 370 | 12-30 |
300 | 280 | 28 | 4 | 370 | 445 | 400 | 12-22 | 32 | 4 | 370 | 460 | 410 | 12-26 | 34 | 4 | 389 | 485 | 430 | 16-30 |
350 | 320 | 30 | 4 | 428 | 500 | 460 | 16-22 | 36 | 4 | 428 | 520 | 470 | 16-26 | 38 | 4 | 450 | 555 | 490 | 16-33 |
400 | 360 | 32 | 4 | 482 | 565 | 515 | 16-26 | 38 | 4 | 482 | 580 | 525 | 16-80 | 40 | 4 | 505 | 620 | 550 | 16-86 |
450 | 400 | 32 | 4 | 532 | 615 | 565 | 20-26 | 40 | 4 | 532 | 640 | 585 | 20-30 | 42 | 4 | 555 | 670 | 600 | 20-36 |
500 | 440 | 34 | 4 | 585 | 670 | 620 | 20-26 | 42 | 4 | 585 | 715 | 650 | 20-33 | 44 | 4 | 615 | 730 | 660 | 20-36 |
