Tekscan I-Scan壓力分布測量系統

一、簡述

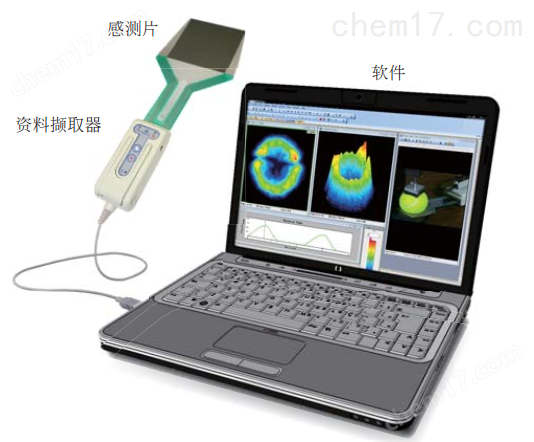

Tekscan I-Scan壓力分布測量系統是一款強大的工具，利用非常薄的感測片，能夠量測和分析大部份接觸面的壓力。一套系統包括：、感測片和軟件，有許多不同規格的數據擷取器、標準或客制化的感測片，和軟件的額外添加模塊，這些設計讓I-Scan系統更豐富，創造出系統在應用上的無限可能。

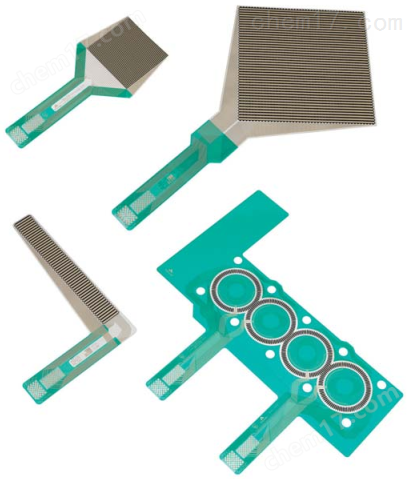

二、感測片

1.擁有可撓性又薄的薄膜形感測片，超過200種規格，有不同的尺寸、形狀、分辨率、操作溫度和壓力范圍（z高可達25000psi 或 1700 bar）。

2.高空間分辨率：z高可達248感測點/cm2（1600 感測點/in2），感測點間距 0.1mm (0.02 in.)

3.感測區域從3mm x 3mm ( .12 in. x .12 in.)到 1734 mm x 1768 mm (68 in. x 69 in.)

4.高溫型感測片可以承受溫度高達200°C (392°F)

5.大、高分辨率的感測片需要使用數據擷取器進行交叉掃描，而VersaTekHandle支持多個擷取器在感測區域內進行同步掃描。

6.依據客戶要求制作感測片

三、資料擷取器

在靜態以及動態的環境下進行量測， 為了要從感測片擷取壓力數值，數據擷取器需要掃描每感測片上的感測點，數據透過USB線傳輸到計算機上的軟件， 掃描z快可以
高達1600000感測點 / 秒。

5051是常用的Tekscan感測片，該感測片擁有低于2000個感測點，z快的掃描速率可以高達100Hz。
44個感測點的高速感測片，連接VersaTek擷取器時可以擁有高達20kHz的掃描速率。

四、參數

1.尺寸：137.9 mm x 57.2 mm x 33.5 mm

2.接口類型：USB2.0

3.重量：305g、370g

4.電源供應：通過USB供應，200mA，1W

5.標準線長：4.57m

6.掃描速率：可達100Hz或20kHz（取決于感測片）

7.數字壓力分辨率：8bit

8.溫度范圍：-20℃到35℃

五、系統特色

1.即時顯示接觸壓力2D和3D立體畫面

2.壓力感測片厚度僅0.1-0.2mm

3.支持動態畫面錄影與播放功能
