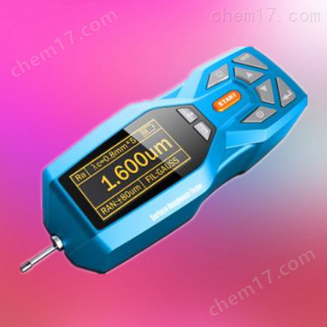

BX609-X180 表面小型便攜粗糙度測量儀
- 公司名稱 北京百萬電子科技有限公司
- 品牌 BW/加拿大
- 型號 BX609-X180
- 產地 北京
- 廠商性質 生產廠家
- 更新時間 2018/11/19 10:29:42
- 訪問次數 558
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 |
|---|
表面小型便攜粗糙度測量儀概述：
精密型粗糙度儀BX609-X180是一種高精度表面光潔度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
表面小型便攜粗糙度測量儀特點：
·機電一體化設計，體積小，重量輕，使用方便；
·采用DSP芯片進行控制和數據處理，速度快，功耗低；
·兼容ISO、DIN、ANSI、JIS多個標準；
·連續工作時間大于20小時
·超大容量數據存儲，可存儲100組原始數據及波形。
·實時時鐘設置及顯示，方便數據記錄及存儲。
·具有自動休眠、自動關機等節電功能
·可靠防電機走死電路及軟件設計
·顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
·中/英文語言選擇；
·可連接電腦和打印機；
·打印全部參數或打印用戶設定的任意參數。
·可選配藍牙功能。
·可選配曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿等附件。
技術參數：
名稱 | 內容 | |
測量 范圍 | Z軸 （垂直） | 160μm |
X軸 （水平） | 17.5mm | |
分辨率 | Z軸 （垂直） | 0．01μm/±20μm |
0．02μm/±40μm | ||
0．04μm/±80μm | ||
測量 項目 | 參數 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
標準 | ISO,ANSI,DIN,JIS | |
圖形 | 支承率曲線，粗糙度輪廓，直接輪廓 | |
濾波器 | RC,PC-RC,Gauss,D-P | |
取樣長度(lr) | 0.25,0.8,2.5mm | |
評定長度（ln） | Ln= lr×n n=1~5 | |
傳感器 | 測量原理 | 位移式差動電感 |
觸針 | 天然金剛石，90錐角，5μm針尖半徑 | |
測力 | <4mN | |
導頭 | 硬質合金，滑行方向半徑40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值誤差 | 不大于±10% | |
示值變動性 | 不大于6% | |
電源 | 內置鋰離子充電電池，用DC5V,800mA充電器充電 | |
外形尺寸 | 158x63.5x46mm | |
重量 | 約300g | |
工作環境 | 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH | |
儲存運輸環境 | 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH | |
測量范圍：
參 數 | 顯 示 范 圍 |
Ra,Rq | 0.005μm ~ 16μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 160μm |
Sk | 0 ~ 100% |
S,Sm | 1mm |
tp | 0 ~ 100% |
標準配置：
·粗糙度儀主機 1臺
·標配傳感器 1個
·多刻線標準樣塊 1塊
·可調支架 1個
·電源適配器 1套
·說明書 1個
·合格證 1個
·保修卡 1個
