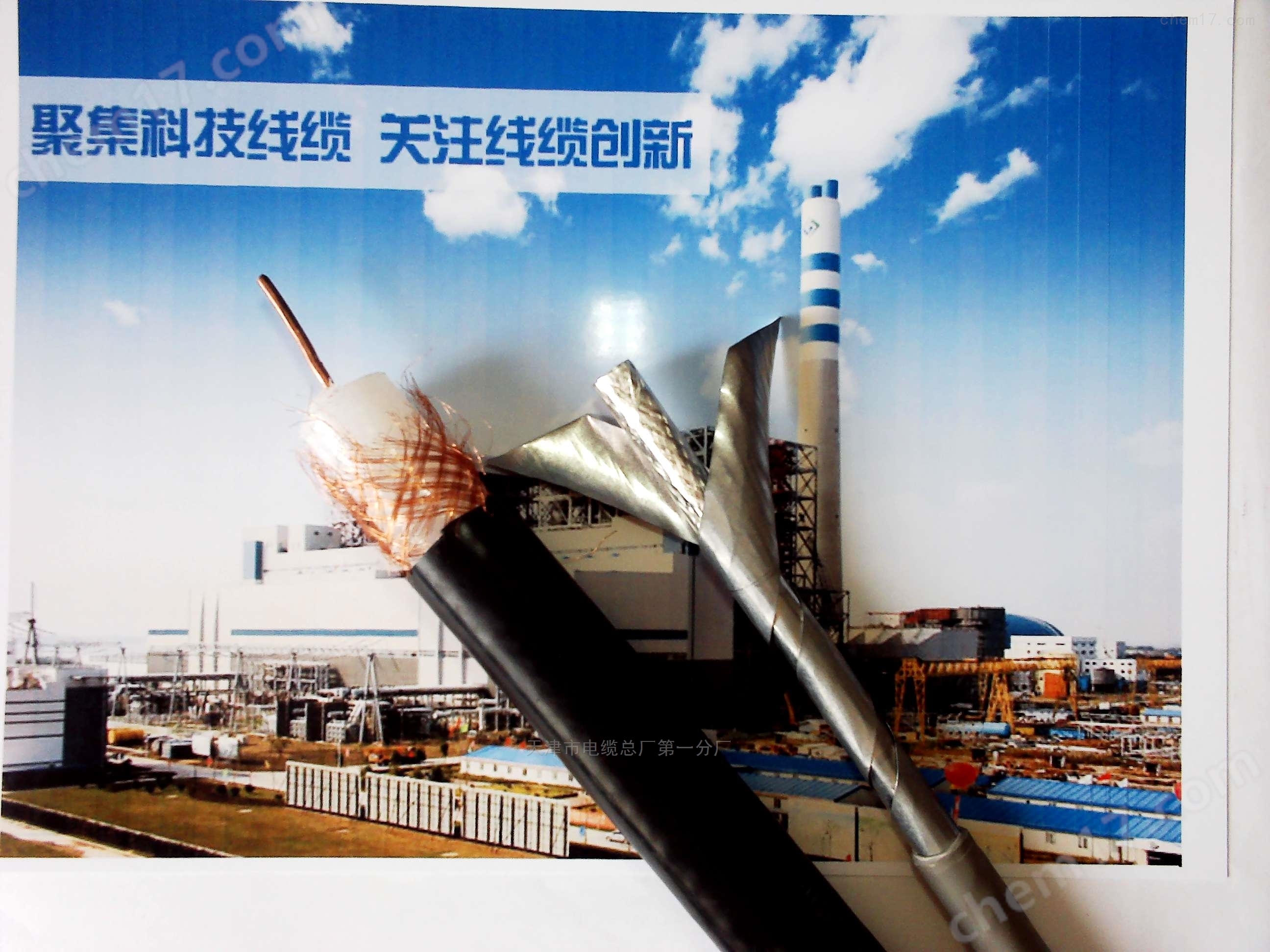

SYV-75-9視頻線 SYV-75-9

射頻電纜SYV: 一：產品特點及用途 適用于無線電通訊廣播設備和有關無線電電子設備中傳輸射頻(高頻)信號 二：產品執行標準 GB/T14864-1993 三：使用特性 zui高使用溫度：SYV-40～65℃ 四：基本型號及名稱 型號 產品名稱 SYV 實芯聚乙烯絕緣聚氯乙烯護套射頻電纜 SYV-75-3|SYV-75-5|SYV-75-12|SYV-75-4|SYV-75-7|SYV-75-9|SYV-50-2|SYV-50-3|SYV-50-5 SYV-50-7|SYV-50-9|SYV-50-SYV 75-7 同軸電纜，編織密度定做 60% 70% 80% 100%

視頻線顧名思義是用來傳輸視頻信號的，是用來傳輸視頻基帶模擬信號的一種同軸電纜視頻線一般有75歐姆和50歐姆兩個阻抗，還可以按照粗細分為-3，-5，-7，-9等型號
視頻線又根據材質的不同分為SYV和SYWV兩種SYV
指實心聚乙烯絕緣的同軸電纜，國標代號是射頻電纜——又叫“視頻電纜”
一般所指的視頻線為電視有線，也可用作安防領域的監控攝像頭用線。
下面是 一般視頻線的參數

75代表阻抗性,后面的3和5代表它的絕緣外徑(3mm/5mm)
SYV中S---同軸射頻電纜,Y---聚乙烯,V---聚氯乙烯.
SYV75-3傳輸在300米之內效果好.
SYV75-5傳輸在800米內效果更好.
75-3 傳輸距離 100米
75-5 傳輸距離 300米
75-7 傳輸距離 500--800米
75-9傳輸距離 1000---1500米
75-12傳輸距離 2000----3500米
SYWV
sywv 指聚乙烯物理發泡絕緣的同軸電纜，國標代號是射頻電纜
相同點
1. 特性阻抗一樣——75歐姆；
2. 外層護套，屏蔽層結構，絕緣層外徑，編數選擇，材質選擇，屏蔽層數等基本相同。
不同點
1. 絕緣層物理特性不同：syv是100%聚乙烯填充，介電常數ε=2.2-2.4左右；而sywv也是聚乙烯填充，但充有80%的氮氣氣泡，聚乙烯只含有20%，宏觀平均介電常數ε=1.4左右；ε=εǎ?jε",其中，ε"為損耗項，空氣的ε"基本為“0”，這一工藝成就于90年代，它有效降低了同軸電纜的介電損耗；
2. 芯線直徑不同：以75-5為例，由于-5電纜結構標準規定，絕緣層外徑（即屏蔽層內徑）是4.8mm,不能改變，為了保證75歐姆的特性阻抗，而特性阻抗只與內外導體直徑比和絕緣層的介電常數ε大小有關，ε大芯線細，ε小芯線粗，芯線直徑：syv是0.78-0.8mm, sywv是1.0mm; 芯線結構形式都可以是單股或多股；這一區別，導致了芯線電阻的不同。如實測天成、愛普syv75-5電纜，1000米芯線直流電阻39Ω，典型sywv75-5電纜, 1000米芯線直流電阻19-20Ω;
