巴流量計（SAMPLE BAR FLOWMETER）

　　Sunysample皮托巴流量計是根據IS03966《封閉管道中流體流量的測量-采用皮托管靜壓管的速度面積法》國際標準而設計制造的一種新型*的插入型差壓式流量計。隨著滿足不同現場工況的不同測量需求、SP 巴流量計又分為標準型和功能型結構。標準型適用于純凈的氣體、蒸汽、液體及各種化工物料液等介質測量；功能性適用于如冶金行業的各種煤氣等易堵塞、粘附、雜質含量高、固液混合流的工況氣、汽及各種液體的測量。

一 Sunysample皮托巴流量計流量測量系統
　　利用差壓原理進行流量測量是當今世界上最可靠的流量測量方式之一，代表產品——孔板有著悠久的歷史，人們對它的安裝、使用和檢修都非常熟悉。
　　流量測量系統由節流裝置（差壓發生器）、差壓變送器以及流量積算儀等二次儀表組成。隨著電子技術的突飛猛進，變送器、積算儀等二次儀表的精度、靈敏度發生了質的變化，達到了*的水平，但是，幾十年來一次源的檢測水平始終沒有重大突破，成了制約差壓式

　　流量測量系統發展的瓶頸，使得高水平的下游儀表無法發揮出應有的高效率。
進入九十年代，美國SNSP 公司推出的全新測速流量探頭——SP 巴，使得一次源的測量精度、重復性和可靠性達到一個嶄新高度。
SP 巴流量探頭、差壓變送器加上積算儀等二次儀表，構成了當今世界高水平的差壓

功能型SP 巴流量計

SP 巴標準型流量探頭的優點
•可測量多種介質，應用范圍廣泛
•精度高、量程比大
•測量信號穩定、波動小
•管道壓損低
•獨有高強度的子彈頭形單片雙腔結構
•安裝費用低，基本免維護
•可以在線安裝和檢修

SP 檢測探頭桿材質通常為1Cr18Ni9Ti 或 316SST 不銹鋼，特殊場合也可選用蒙乃爾、哈氏合金、Incoloy800H（耐熱鎳鉻合金）鈦等材質。

sp 巴功能型流量探頭的優點
•可測量多種介質，應用范圍廣泛
•精度高、量程比大
•探頭取壓孔本質防堵，檢定方便
•測量信號較穩定、波動小
•管道壓損低
•安裝費用低，基本免維護
•可以在線安裝和檢修
•適合雜質含量較大的（煤氣、煙氣、沖渣水
等）臟污介質測量

SP 巴流量測量系統性能指標
測量精度：±1～1.5% 重復精度：±0.1% 適用壓力：0～32MPa 適用溫度：-180℃～550℃
測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求量程比：大于10：1
適用管徑：32mm～9,000mm 圓管、方管測速范圍（5-30）m/s
適用介質：滿管、單向流動的、單相的氣體、蒸汽和粘度不大于10 厘泊的液體

測量原理

　　當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。
　　根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并且在探頭的兩側出現漩渦。
　　均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。
　　SP 巴流量探頭能精確地檢測到由流體的平均速度所產生的平均差壓，（功能性所檢測到的是中心流速所產生的差壓）。
　　SP 巴標準型流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確檢測平均流速成為可能。 SP 巴功能型流量探頭在高、低壓區管道中心線有一對取壓

SP 巴流量計標準型與功能性的對比

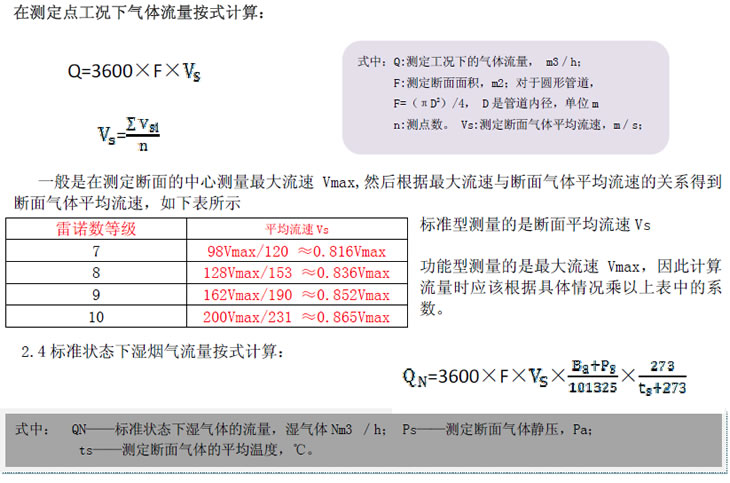

二 Sunysample皮托巴流量計計算公式：
　　SP 巴流量計是利用測量流體的全壓與靜壓之差來測量流速的。輸出差壓（△p）和流體速度（v），可根據經典的伯努利方程得出

Sunysample皮托巴流量計主要特點及優勢
　　結構簡單、重量輕
　　SP 巴流量計由一根中空的金屬管及為數不多的引壓管、管接頭等所組成，除帶截止閥的形式結構較為復雜外，一般結構都比較簡單，總共才10 多個部件。
　　安裝、拆卸簡便，費用低
　　SP 巴流量計安裝及拆卸都極為簡便。與常用的孔板流量計比較，在管徑為500mm 的管道上安裝一臺孔板流量計，估計需12 小時，而在相同的管徑上安裝一根SP 巴流量計，估計只需1 小時。一般在管徑小時節約的工時約 25%，而管徑增大到400mm 以上時，所節約的工時將超過75%，這說明管徑越大，所節約的工時就越多，SP 巴流量計的*性也就越突出。
　　壓損小，節能顯著 SP 巴流量計的不可恢復性壓損為信號壓損的0.1% ～15%，僅為常用孔板流量計的不可恢復性壓損的十幾分之一，年運行費用為孔板的1/40 ～ 1/50。不可恢復性壓損是一種動力消耗，長期運行，尤其是在大管徑測量是，采用SP 巴流量計的節能效果就愈顯著。

多種應用介質、測量范圍廣
　　可適用于多種流體（氣體、液體、蒸汽），口徑自25mm 至12000mm,壓力上限可達32Mpa,溫度上限可達1100°C。準確度高、長期穩定性較好
SP 巴流量傳感器無可移動部件，準確度不受粘污、腐蝕等的影響，在可保證直管段長度情況下準確度可達±1%，而重復性就算在直管段達不到要求的情況下也可保證±0.1%，特別適用于工業過程控制。
　　對直管段要求較低SP 巴流量計由一對或多個檢測孔的均壓作用，因而降低了對直管段的要求。孔板流量計前后直管段長度要求為30 倍直徑以上，SP 巴流量計在直管段長度的要求相對孔板低，一般約為10 倍直徑左右。
可以在線安裝和檢修
　　SP 巴流量計可以實現管道運行的情況下在線安裝、維護，解決了部分不可停產或危險場合的應用需要。
　　SP 巴功能型本質防堵設計
　　SP 巴探頭低壓取壓孔取在探頭兩后側，在流體分離點之前，雜質聚集區以外，避免了低壓孔受渦流影響，又避免了低壓孔被雜質堵塞，使輸出信號穩定、精確。另外，正壓取壓孔因彈頭形狀的前部寬闊，形成靜止的高壓區，將阻止流體中的固體微顆粒進入探頭。威力巴探頭正負取壓孔能真正實現本質防堵。與孔板壓損比較
　　SP 巴流量計采用非收縮節流設計，比孔板的壓損至少低95%以上，是一種高效、節能的流量探頭，先舉例說明兩者在不同情況下使用壓力損失及運行費用比較：

SP 巴流量計傳統孔板
蒸汽測量比較

SP 巴流量計	傳統孔板
蒸汽測量比較
流體條件
介質名稱:過熱蒸汽；工況流量: 40t/h；壓力：1（Mpa）	管道尺寸：377/9.0mm；密度：4.283kg/m ³；溫度：300（ºC）
孔板	SP 巴流量計
β=0.6 δ=0.6×Dp W=Q×δ÷η Fv=24×365×W×fv fv=0.8 元/度	δ=0.03×Dp W=Q×δ÷η Fv=24×365×W×fv fv=0.8 元/度
Dp=26.348Kpa	Dp=2.439Kpa
δ=15.8088 Kpa Q=2.594m³/s	δ=0.07317 Kpa Q=2.594m³/s
W=2.594×15.8088÷0.8=51.260(kw)	W=２.594×0.07317÷0.8=0.237(KW)
Fv=24×365×51.260×0.8=359,230 元/年(人民幣)	Fv=24×365×0.237×0.8=1,661 元/年(人民幣)
SP 巴流量計每年節省的運行費用359230-1661=357,569(人民幣)
備注:Dp=差壓值Kpa δ=固定壓力損失Kpa Q=流體積體流量m³/s 電動機效率η=0.8 W =功率損失KW fv=電費元/度 Fv 電費元/度

氣體測量比較

流體條件
介質名稱：天然氣；工況流量：1776（m3/h）；壓力： 1.6（MPa）	管道尺寸：273/8.0mm；密度：13.1273kg/ m3；溫度：15°C
孔板	SP 巴流量計
Β=0.5792 δ=0.6× Dp W=Q ×δ÷η Fv=24 ×365× w× fv fv=0.8 元/度	δ=0.03× Dp W=Q×δ÷η Fv=24 ×365× w× fv fv=0.8 元/度
Dp=12.9621Kpa	Dp=1.05318Kpa
δ=7.77726 Kpa Q=0.4933 m3/S	δ=0.03159Kpa Q=0.4933 m3/S
W=0.4933×7.77726÷0.8=4.7931(KW)	W=0. 03159×0.4933÷0.8=0.0195(KW)
FV=24×365×4.7931×0.8=33，590 元/年（人民幣）	FV=24×365×0.0195×0.8=137 元/年（人民幣）
SP 巴流量計每年節省的運行費用33590-137=33,453 元（人民幣）
備注：Dp=差壓值Kpa δ= 固定壓力損失Kpa Q=流體體積流量m3/S 電動機效率η=0.8 W=功率損失KW fv=電費元/度 Fv=電費元/年

液體測量比較

流體條件
介質名稱：水；工況流量：380（m3/h ）；壓力：1.6（Mpa）管道尺寸：325/8.0(mm)；密度：1000（kg/m3）；溫度：30（°C）	管道尺寸：325/8.0(mm)；密度：1000（kg/m3）；溫度：30（°C）
孔板	SP 巴流量計
β=0.5047 δ=0.6× Dp W=Q ×δ÷η Fv=24 ×365× w× fv fv=0.8 元/度	δ=0.03× Dp W=Q×δ÷η Fv=24 ×365× w× fv fv=0.8 元/度
Dp=38.862Kpa	Dp=1.7333Kpa
δ=23.3173Kpa Q=0.10556 m3/S	δ=0.0520Kpa Q=0.10556 m3/S
FV=24×365×3.07672×0.8=21,561 元/年（人民幣）	FV=24×365×0.007×0.8=49 元/年（人民幣）
SP 巴流量計每年節省的運行費用21561-49=21，512 元（人民幣）
備注：Dp=差壓值Kpa δ= 固定壓力損失Kpa Q=流體體積流量m3/S 電動機效率η=0.8 W=功率損失KW fv=電費元/度 Fv=電費元/年

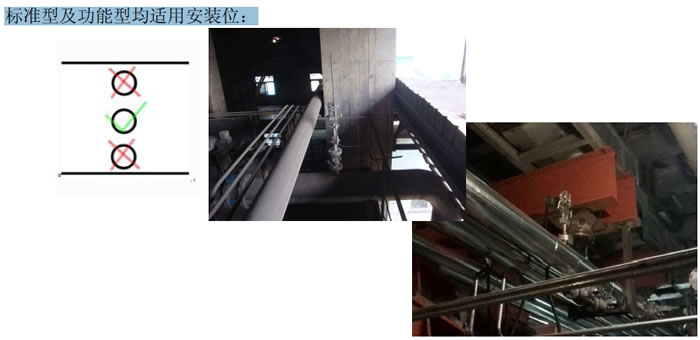

管段要求

標準型及功能型均適用直管段：

管道工況	安裝位置	精度	前直管段L1	后直管段L2
前后為單彎管道		1%	7D	3D
前后為單彎管道		1.5%	4D	2D
前后為雙彎管道		1%	7D	3D
前后為雙彎管道		1.5%	4D	2D
前后為雙彎管道且它們不在同一平面		1%	10D	3D
前后為雙彎管道且它們不在同一平面		1.5%	7D	3D
前后有收縮 /放大管道		1%	7D	3D
前后有收縮 /放大管道		1.5%	4D	2D
前后有放大 /收縮管道		1%	10D	5D
前后有放大 /收縮管道		1.5%	5D	3D
前方有調節閥管道		1%	12D	3D
前方有調節閥管道		1.5%	10D	3D
