型號：UHZ-58/C

關鍵詞：液位計/磁性液位計/液面計/磁翻板液位計/磁性翻柱液位計

概述：UHZ-58/C系列磁性液位計可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位測量?？勺?/p>

到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。

側裝磁翻板液位計概述：

    UHZ-58/C系列磁性液位計，是本公司引進、吸收國內外同類產品，并加以消化、吸收、提高，按化

學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品。可用于各種塔、罐、槽、球形容器鍋爐

等設備的介質 液位測量。該磁性液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下

的液位測量。全過程測量無盲區，顯示醒目，讀數直觀，且可配備夜光顯示。特別是現場指示部分，由

于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其*

性。因此，它比傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、*性、實用性。側裝式磁

性液位計的最顯著特點是液體介質與指示器*隔離，所以在任何情況下都非常安全、耐用，而且各型

號的液位計配上液位報警、控制開關，可實現液位或界位的上、下越位報警控制或聯鎖。配上干簧芯片

組液位變送器，可將液位、界位信號轉換成4~20mADC標準信號，轉輸給計算機、調節器、液位數顯表、

液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計廣泛用于：石油、化工、冶金、制

藥、食品、電力等各種生產過程中的液位測量與控制。

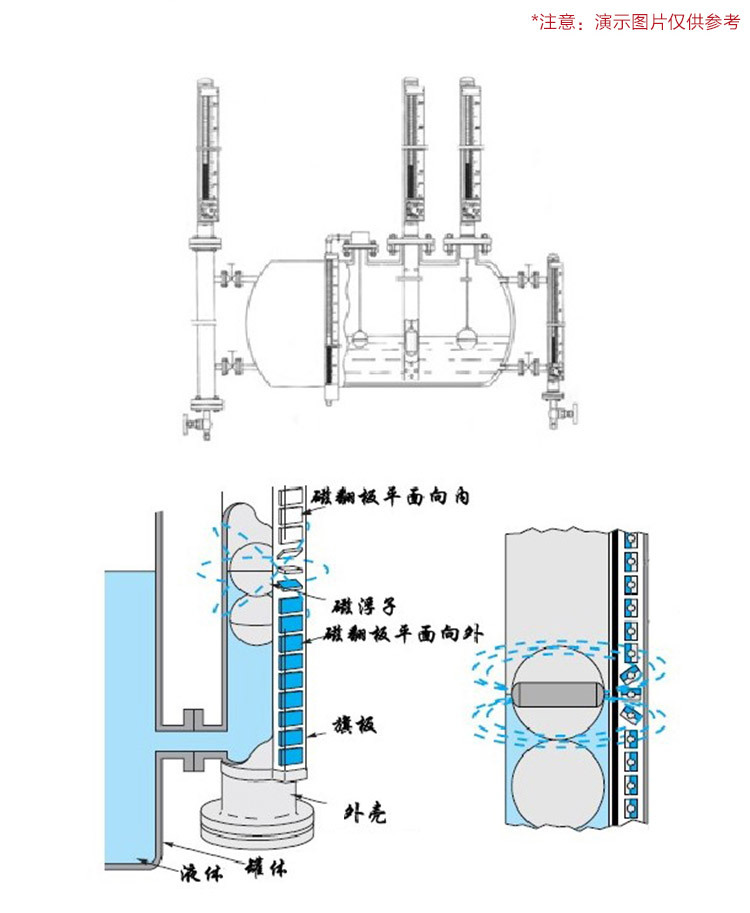

側裝磁翻板液位計結構原理

液位計根據浮力原理和磁性耦合作用研制而成。當容器中的液位升降時，液位計主導管中的浮子也隨升

降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅或白翻轉180度，當液位上升時，翻柱有白色為

紅色，當液位下降時，翻柱又紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，而

實現液位的指示。

特點

適合容器內液體介質的液位、界位的測量。除現場指示外，還可根據要求配遠傳變送器、報警開關、制

開關，檢測功能齊全。指示新穎，讀數直觀醒目，觀察指示器的方向可根據用戶需要改變角度。測范圍

大，不受貯槽高度限制。指示機構與被測介質*隔離，因而密封性高，使用安全。結構簡單，安裝方

便，維護費用低。.耐腐蝕，無需電源，防爆。

主要技術參數

測量范圍：500～20000mm工作壓力：≤6.3MPa，超高壓：32.0MPa準確度：10mm～20mm介質粘度：

≤0.4Pa.S介質密度：≥0.45g/cm3介質溫度：-180℃～ 350℃連接法蘭：采用HG20592-97標準，法蘭尺

寸：壓力大小，其它標準訂貨時注明。

適用范圍

普通型: 適用于低、中、高壓、無特殊防腐要求場合。 真空型: 適用于超低、超高溫、低、中、高壓、

無特殊防腐要求場合。  防霜型: 適用于低溫、低、中、高壓、無特殊防腐要求場合。 地下型: 適用于

埋地式或頂部開孔貯槽、介質竄動不大的場合。 夾套型: 適用于需保溫或冷卻，低、中、高壓,無特殊

防腐要求場合。 內襯里型: 四氟或其它襯里，適用于特殊防腐要求的低、中、高壓場合。 防腐型: PP

或PVC材質、適用于常溫、常壓耐腐蝕場合。
