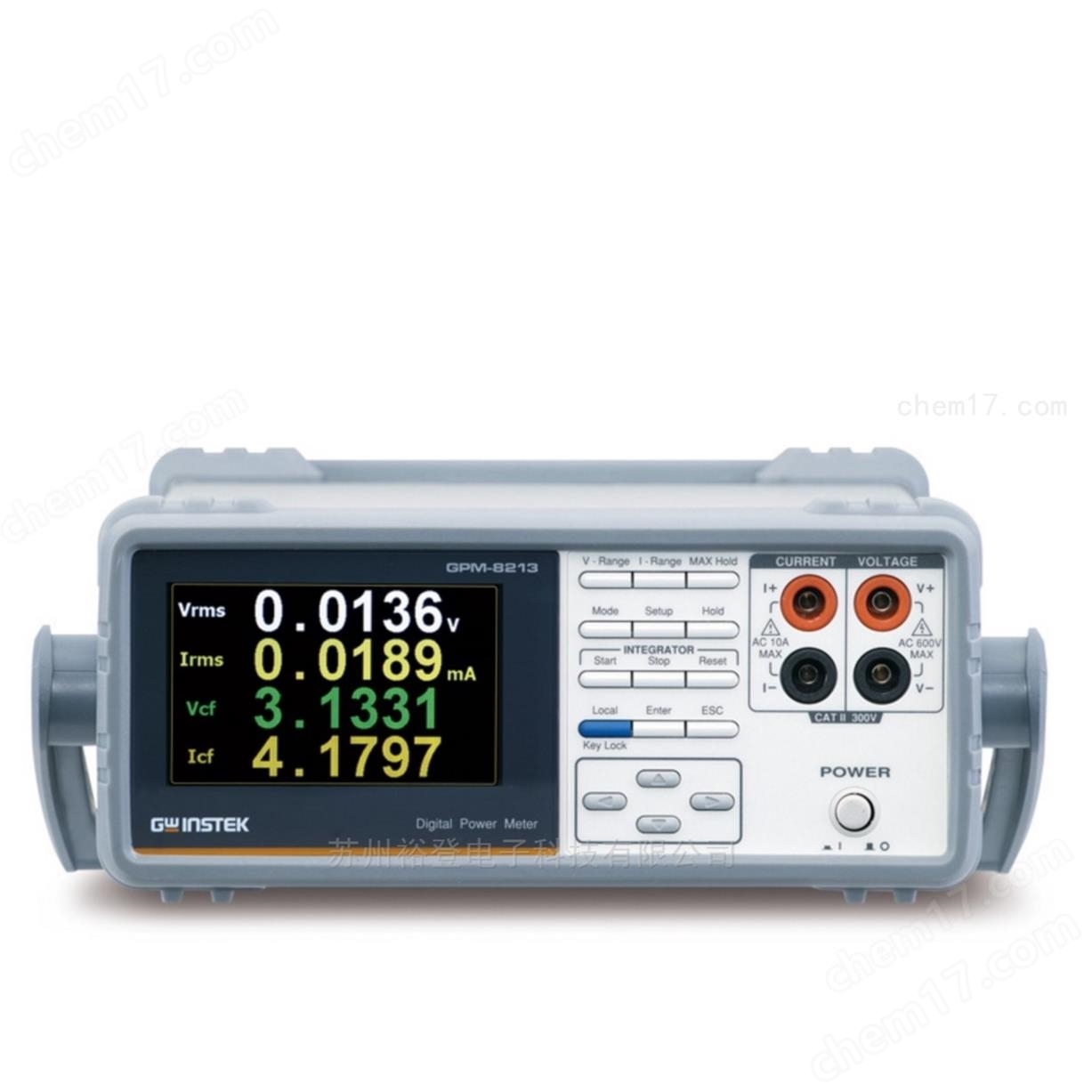

GPM8213 數字功率計
| 參考價 | ￥1000-￥100000/套 |
- 公司名稱 蘇州裕登電子科技有限公司
- 品牌其他品牌
- 型號GPM8213
- 所在地蘇州市
- 廠商性質代理商
- 更新時間2025/6/30 9:40:55
- 訪問次數 1953
聯系方式：耿經理18013586840 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 醫療衛生,生物產業,能源,電子/電池,道路/軌道/船舶 |
|---|
數字功率計主要特點：
•4” TFT LCD顯示屏
•兩種數值顯示模式
標準畫面 : 顯示2個主測項+6個小測項
簡易畫面 : 顯示4個主測項的測試值
•符合IEC 62301功率測量時之需求
電壓/電流測試帶寬可達DC~6kHz
瓦特分辨率可達1uW
小電流文件位5mA, 分辨率可達0.1uA
電流/電壓可測至CF為3的畸形波, 半量程CF可達6
W-h功率時間/A-h電流時間 積分功能
具總諧波失真測量
•具前面板測試端子
•標準接口: RS-232C, USB device, LAN
•選購界面: GPIB (須于出廠前安裝)
•選購配件: GPM-001
數字功率計規格：
注意 | 本規格適用于GPM-8213至少熱機30分鐘 下列為GPM-8213符合規格之基本操作規范: · 1年校正期 · 所有規格均為慢速模式下操作 · 準確度: ± (讀值% + 檔位%) · 電源線之接地端子須確實連接到大地 · 輸入電壓/電流須為正弦波 · 功率因素為1 · 波形因素為3 · Common mode電壓為0 |
規格狀態 | 溫度: 23?C±5?C 濕度:<80%RH(無冷凝) |
操作狀態 | 溫度 0°C ~ 40°C, · 30 ~ 40°C, 相對濕度 < 70%RH(無冷凝) · >40°C, 相對濕度 < 50%RH(無冷凝) |
儲存狀態 | 溫度?40°C ~ 70°C 濕度 < 90%RH(無冷凝) |
使用電源 | AC 100-240V, 50–60Hz ; 消耗功率25VA(大) |
尺寸及重量 | 270(寬) x 110(高) x 350(深) mm, 約2.9公斤 |
輸入
項目 | 規格 | ||
輸入電壓 | 600 Vrms | ||
輸入電流 | 20 Arms | ||
輸入阻抗(50/60 Hz) | 電壓 | 2.4MΩ | |
電流 | 5mA - 200mA | 500mΩ | |
0.5A - 20A | 5mΩ | ||
大顯示電壓 | 700 Vrms | ||
大顯示電流 | 25 Arms | ||
大允許絕緣電壓 | 300 V | ||
低頻濾波器 | 截止頻率 | 500 Hz | |
顯示
同步頻率 | 45Hz ~ 6kHz |
平均次數 | 1, 2, 4, 8, 16, 32, 64 |
顯示項目(標準模式) | 8個項目(同時) |
顯示項目(簡易模式) | 4個項目(同時) |
顯示位數 | 5 |
電壓轉換器 (PT ratio) | 1 ~ 9999.999 |
電流轉換器 (CT ratio) | 1 ~ 9999.999 |
量測項目 | 電壓、電流、有效功率、視在功率、無效功率、功率因素、相位角、頻率、積分電流、積分功率、正積分功率、負積分功率、積分時間、電壓波形因素、電流波形因素、峰值電壓、峰值電流、總諧波失真 |
量測顯示符號 | Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI |
電壓量測
量測檔位 | CF=3 : | 15V, 30V, 60V, 150V, 300V, 600V | |
CF=6 : | 7.5V, 15V, 30V, 75V, 150V, 300V | ||
波形因素 | 3, 6 | ||
準確度 | 有效范圍 | 檔位的1 % ~ 105 % | |
DC | ±(0.2 % 讀值 + 0.2 % 檔位) | ||
45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | ||
66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.2 % 檔位) | ||
1 kHz < f ≤ 6kHz | ± 3 % 檔位 | ||
濾波器開啟 | 增加誤* 0.3 %讀值@ 45Hz to 66Hz | ||
溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03%讀值 /?C | |
殘留噪聲 | 0.5 % 檔位 | ||
電流量測
量測檔位 | CF=3 : | 5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A | |
CF=6 : | 2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A | ||
波形因素 | 3, 6 | ||
準確度 | 有效范圍 | 檔位的1 % ~ 105 % | |
DC | ±(0.2 % 讀值 + 0.2 % 檔位) | ||
45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | ||
66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.2 % 檔位) | ||
1 kHz < f ≤ 6kHz | ± 3 % 檔位 | ||
濾波器開啟 | 增加*.3 % 讀值@ 45Hz to 66Hz | ||
溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03% 讀值 /?C | |
殘留噪聲 | 0.5 % 檔位 | ||
功率量測
準確度 | 有效范圍 | 檔位的1 % ~ 110 % |
DC | ±(0.2 % 讀值 + 0.2 % 檔位) | |
45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | |
66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.3 % 檔位) | |
1 kHz < f ≤ 6kHz | ± 3 % 檔位 | |
濾波器開起 | 增加誤* 0.3 % 讀值@ 45Hz to 66Hz | |
溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03% 讀值 /?C |
頻率測量
量測范圍 | 濾波器開啟 | 30.000Hz to 499.99Hz |
濾波器關閉 | 30.000Hz to 9.9999kHz | |
量測項目 | 電壓、電流 | |
有效輸入范圍 | 輸入電壓文件位的10% ~ 105% | |
準確度 | ±(0.06 % 讀值) | |
積分測量
積分器 | 準確度 | ±(電壓或電流準確度 + 0.1 % 讀值) |
定時器 | 范圍 | 0 時 0 分 ~ 9999 時 59 分 |
準確度 | ±0.01% ±1秒 |
