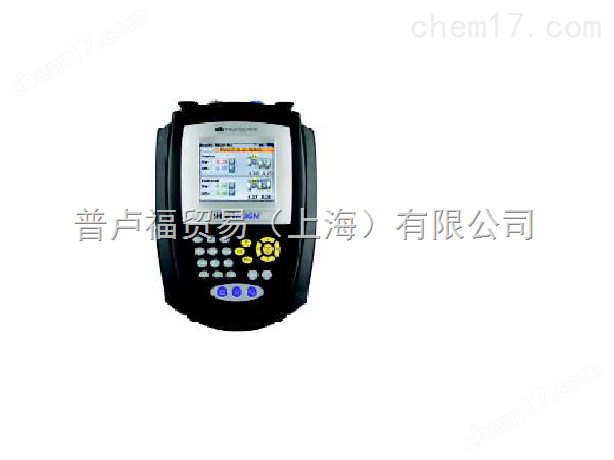

普盧福激光對中儀shaftalign os3是一款高性價比的激光對中儀，具有多點法和時鐘法等多種測量方法。不僅適用于水平安裝的設備，也適用于垂直安裝的設備。普盧福激光對中儀shaftalign os3操作步驟：1、系統的直觀自動測流功能可以指導用戶逐步輸入設備尺寸。2、僅需在小于70°的旋轉角進行3或4次測量便可精準確定對中情況。3、所有相關的對中結果顯示在一個屏幕上，包括“笑臉”與狀態評估。

計算機已啟用無線功能。藍牙®模塊確保測量傳感器SHAFTALIGN OS3計算機或tabalign對中應用程序之間的便捷數據傳輸。

進行多次測量，以精確確定一個小至60°的旋轉軸的對中情況。

通過激活主動時鐘測量模式下的MEMS傾角儀實現智能精準的對
中。可在任意3（或4）個位置進行測量，傳感器角度位置將被自動考慮在內。

的TolChek功能——動態容差根據設備轉速自動評估對中情況。LED和笑臉模式會在機器校正的過程當中顯示對中情況和實時的狀態更新。

自動計算水平與垂直聯軸器與地腳結果。設備圖形顯示地腳移動的方向與校正值。在實時移動模式中，激光對中儀shaftalign os3 持續測量修正情況。監控更改實時顯示在屏幕上。

普盧福作為旋轉軸激光對中儀的*，在激光對中儀行業，曾經寫下過多項*的記錄。作為一家專業的公司，普盧福公司的產品涵蓋了激光對中儀的諸如：旋轉軸對中、孔對中、皮帶輪對中、平面度測量和直線度測量等各個應用場合。作為激光對中儀d的集大成者，有其du*的優勢。

簡便的操作方式、模塊化的功能設計、低檔至高檔的完整產品定位能滿足客戶的各種需求。縱觀普盧福公司的所有激光旋轉軸對中產品，都擁有如下共同的特點：

1.1 三步測量法――輸入尺寸、測量、得到結果

所有普盧福公司的激光對中儀都遵循該測量原則。也不例外，操作者將支架和傳感器安裝到機器設備上之后并將機器的尺寸參數按提示輸入到手持控制單元中，之后只需將轉軸從任意位置開始旋轉過一定角度便可得到對中的結果。

1.2 自動掃描測量模式和多點測量模式――適合所有的場合

擁有多種測量模式，從而能滿足*各種現場情況的需要。其中自動掃描測量模式和多點測量模式（均為技術）是其中具有有特色的兩種方法。

的自動掃描模式--從任意位置開始，將轉軸連同激光傳感器朝任意方向旋轉超過60度，激光對中儀自動記錄測點數據（*高達128個點），快速而簡便的得到機器設備的對中結果。

的多點測量模式（可選）――在超過60度范圍的空間任意位置上測量3個或更多的測點，得到機器設備的對中結果。特別適用于滑動軸承聯結的機器設備，或者現場不允許連續旋轉的場合。

1.3 容差笑臉功能――XE "3.2容差笑臉功能"

根據機器在不同轉速下對中品質要求不同的規律，德國普盧福股份公司將多年來在此方面的經驗集成于其儀器中。當被測機器的對中狀況已經達到要求時，儀器屏幕會自動顯示笑臉(如圖3.5)，提示操作者對中工作已可以結束。的容差笑臉功能（TolCheck^®）在zui大程度上簡化了操作者的對中工作，使對中工作變得輕松簡單。

1.4 在線跟蹤調整功能――讓調整量看的見

考慮到對中調整過程中的實際情況，為客戶提供了在線跟蹤調整功能。即在操作者調整機器的過程中，激光對中儀可以實時跟蹤機器的運動狀況，并提示操作者下一步需要進行調整操作，直至表示調整可以結束的笑臉圖標在屏幕中出現。

1.5 單激光、單電纜技術――減少纏繞、便于調節

的單束激光(UniBeam^®)技術是普盧福公司的技術。該技術不但能簡化操作者粗調激光的步驟，而且在特殊支架的配合下，為裝有較大聯軸器的旋轉軸對中提供了可能。
的單電纜技術在對中過程中避免了電纜的纏繞現象。在為中間軸較長的機器進行對中工作時更顯其優勢。由于激光發射器和傳感器之間無電纜連接，操作者只需站在傳感器的附近進行操作，從而避免了由于受電纜長度的限制，無法進行中間軸較長的旋轉軸對中工作的缺點。

1.6 無限測量范圍擴展功能（可選）――使對中工作更輕松
的無限測量范圍擴展功能（InfiniRange^®）是普盧福公司針對有較長中間軸或初始對中質量較差的旋轉軸對中工作開發的技術。在對較長中間軸或初始對中質量較差的旋轉軸進行對中時，由于激光發射器和傳感器之間的距離較大，即使在激光發射器處微小的偏差，都會在傳感器處帶來很大的偏差。于是在盤動轉軸的過程中，由于機器設備的初始對中情況通常不理想，激光點很容易脫離傳感器平面。通過該技術，允許在每次激光點位于傳感器平面的邊緣時，重新調整激光束。如圖3.7所示通過坐標變化的原理，記錄下調整的距離。在zui后的計算過程中，自動補償這些調整量，從而得到精確的對中測量結果。

1.6 固定地腳功能（可選）――方便現場調整工作

在進行現實對中工作時，由于各種原因（如生銹、螺栓孔限制等）有時會發現用于調整機器位置的地腳被鎖死。通過該功能，在激光對中儀內任意某幾個地腳為固定地腳后，操作者能自動得到其它地腳的調整量，從而進一步簡化對中工作。

1.7 堅固的外殼設計――適應工業場合

能在惡劣的現場環境條件下工作。每種激光對中儀的傳感器防護等級為IP67（防水浸、防塵），計算單元為IP65（防水潑、防塵），2米高處掉落無損壞，*適應苛刻的工業現場要求。

1.8 的其它亮點

除了以上的主要特點外，還從使用者的使用習慣出發，從設計細節出發，為其所有激光對中儀產品設計了如下的特點：

測量之前

多組不同尺寸的支架適用于各種應用的穩定支撐；

多種支架形式（磁性支架、超薄支架、磁性滑動支架、萬向軸支架等）能滿足各種應用場合的需求；

事先組裝好的鏈條與支架可直接存放于箱子之中，減少了測量前的安裝時間，提高了測量效率；

單一的電纜接口避免了測量前組裝錯誤。

測量之中

測量過程中可隨時更改機器尺寸值，以得到不同的測量結果；無特定的測量方向和測量點，用戶可根據現場實際情況從任意點開始，按照機器正常轉動方向旋轉，并可于任意點結束測量；連續測量模式通過采集足夠多的測量點提高了測量的精度；多點模式的設計顯著地提高了針對滑動軸承對中時的精度；恢復功能可在測量過程中發生以外的情況下將結果自動保存，避免丟失數據。

測量結果

聯軸器的測量結果為真正的實際偏移值和開口值，無需另行計算；測量結果和圖形化以及箭頭顯示使測量者對機器狀態一目了然；結果自動儲存于儀器之中，不隨機器移動而改變，防止數據混淆；無需轉動機器便可同時觀察水平和垂直測量結果；將熱膨脹、目標值補償在結果之中，保證機器實際運轉時達到對中。

調整機器中

可將激光和傳感器放于任意位置，充分考慮現場實際情況；允許調整機器之前重新校正激光，擴大了調整的范圍；調整過程中實時位置和箭頭顯示，將應作的調整顯示得清楚明了；

其他功能

高智能的電腦軟件可完成儀器與電腦的雙向通訊，既能在測量前于電腦中設定好測量任務，又可在測量后將數據導入電腦中處理；

軟腳測量功能，提供了測量機器軟腳的可能性；

打印功能，既可將結果文件打印成文件傳入電腦中，也可將儀器直接與打印機相連，進行打印。

產品功能概述：

單激光技術（UniBeam）
單激光/傳感器技術，設置簡單方便。
直觀的自動測流功能
該系統會指導用戶逐步確定機器的對中情況，并對其容差進行評估。
主動時鐘測量模式
通過激活電子傾角儀實現智能精準的對中。
可使用藍牙連接傳輸測量數據可以無限傳輸至計算機。
動態容差（TolChek®）
對對中情況與用戶自定義容差進行自動評估。
InfiniRange擴展了探測器的測量范圍，以處理較大的未對中數據。

實時移動模式
對水平或垂直設備校正進行監控。
交換設備位置，僅需按下一個按鍵，便可交換設備位置，例如馬達和泵機。
軟腳檢查
測量、校準然后進行結果保存。
文件管理
在設備中保存測量文件，并在U盤中以PDF格式生成報告。
數據保護
自動保存和數據恢復功能。

的強大：

OS3傳感器，具有超大高清探測器，以及高精度MEMS傾角儀
計算機搭載集成充電電池
通過無線藍牙®模塊實現自動測量數據傳輸
垂直、水平以及法蘭安裝設備的對中
耦合、非耦合以及旋轉軸的對中
通過動態時鐘模式實現自動測量
軟腳檢查——測量、校正，之后保存結果
固定腳的選擇——解決連接地基與連接螺栓的問題
通過TolChek®自動評估對中狀態
InfiniRange®測量范圍擴展： 擴展了探測器的測量范圍，
以處理較大的未對中數據
轉換設備功能，以交換設備位置，例如馬達和泵機
靜態測量模式——只需要8個45°測量位置中的任意三個點即可
實時移動模式對水平或垂直設備校正進行監控
以PDF格式將測量報告存入U盤中
數據保護——自動保護和恢復功能
在設備中保存多達200個測量文件

技術參數：

 控制單元

CPU                    In XScale PXA270， 運行312 MHz

內存                          64 MB RAM, 32 MB 緩存

顯示類型                       TFT, 日光下可讀, 65535彩色背光屏幕

分辨率                  320*240像素

對比度                        可調節

鍵盤                          導航鍵以及字母數字鍵盤

LED指示燈                       多彩LED激光狀態及對中狀況指示燈

電源                    5*1.5V IEC LR6(AA)電池，帶充電鋰電池的控制單元可選配

操作時間                   9小時，基于典型使用（33％測量，33％待機和33％休眠）

外部接口                   USB從口，USB主口，傳感器接口

防護等級                   防震、防塵、防水（IP 65）

相對濕度                   10%到90%

工作溫度                   -10℃至50℃

外形尺寸                   220 x 165 x 45mm

傳感器

原理                     同軸反射激光束

防護等級                   IP67（可浸水，防塵），防震

環境光線抑制功能                    有

工作溫度                   0℃至55℃

存放溫度                   -20℃至80℃

尺寸                      107 x 70 x 49 mm

重量                      約177 g

激光類型                   鎵鋁砷半導體激光

波長                     675 nm （紅色可見激光）

激光安全等級                       2級, FDA 21 CFR 1000 und 1040

光束功率                    ＜1 mW

安全提示                    不能直視激光光束

測量區域                           無限，可擴展（技術U.S. Patent 6,040,903）

分辨率                             1 µm/0.04 mil

精確度                             大于98%

內置傾角儀測量范圍                     0-360度

反射鏡

類型                       90度棱鏡

精確度                              大于99%

防護等級                      IP67（可浸水，防塵），防震

工作溫度                      -20℃至60℃

存放溫度                             -20℃至80℃

尺寸                               100 x 41 x 35 mm

重量                               約65 g

箱子

類型                        ABS，2米防摔試驗

尺寸                               470 x 400 x 195 mm

重量                                約5.8kg(包含所有標準部件)
