普盧福激光對中儀optalign smart rs5是高性價比的激光對中測量儀器，*的單激光技術和連續掃描技術，*的簡化軸對中的操作流程，且精度很高。普盧福激光對中儀optalign smart rs5的技術有：5 軸超大高清 PSD，內置精密傾角儀，根據環境補光，快速數據傳輸，激光頭和傳感器電池狀態警告，激光頭和傳感器擁有更長的運行時間，集成藍牙。

包含了對水平、垂直以及法蘭安裝機器進行對中的強大功能。該系統設計用于工業應用，能夠在維護工作條件下運行。激光對中儀3 鍵精準對中通過主要功能鍵可以在對中過程當中，在幾個主要功能之間進行快速切換。

各部件的特點

的激光/傳感器
測量原理以單激光束技術為基礎，此原理使用一個激光頭和一個傳感器（包含兩個雙軸位置檢測器和一臺電子傾角儀）。

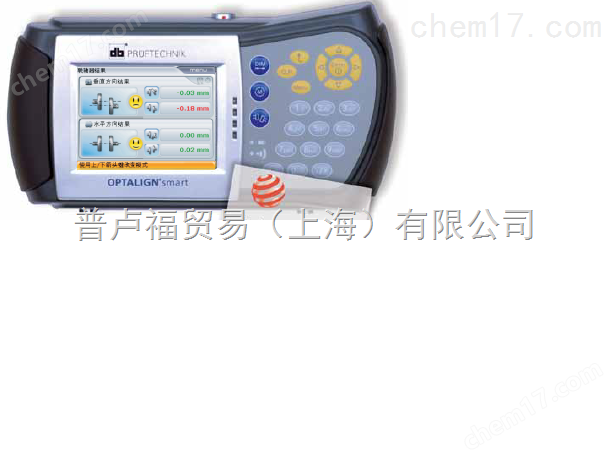

的儀器本體
的儀器本體的特點在于高清 TFT 彩色顯示屏，即使在不利光線條件下也能夠清晰顯示數據信息。該計算機可通過一次性或可充電鋰電池進行供電。通過 USB 接口可方便地連接到 PC 和其他諸如打印機等外部設備。

的操作和用戶界面
字母數字鍵盤和導航鍵能夠確保測量系統的舒適操作。通過上下文菜單，用戶可以方便地訪問一切所需選項。狀態欄的文字能夠很好地指導初學者使用。對中結果會清晰地以圖表以及數據形式體現出來。

的產品特點

無線藍牙通訊
方便以及靈活的無線數據傳輸。
SWEEP 連續掃描測量模式
在軸的旋轉過程中自動采集對中數據。
并行實時移動
通過在軸的任意角度上安置的激光頭和傳感器，可以同時在水平和垂直方向上監測機器校正情況。
單激光頭技術
的單激光頭/傳感器技術，設置簡單方便。
InfiniRange這個功能擴展了探測器的探測范圍，使其能夠測量有嚴重角度偏差或是相距較遠的機器。已無需進行粗略的對中工作，初始的對中狀態將被記錄并且存檔。
直觀的用戶指南
該系統會指導用戶一步一步地來確定機器的對中狀態以及對它的容差進行評估。
交換機器
交換電機和泵等機器的位置以及機器的尺寸。
自動的對中評估
LED 和笑臉模式會在機器校正的過程當中顯示出對中狀態和實時的狀態更新。
軟腳檢查
測量、校正然后保存結果。
文件管理
在設備中保存或轉換測量文件
報告以 PDF 的格式存入 USB 記憶棒中。
數據保護
自動保存和恢復功能。

的強大功能為：

集成藍牙
實時移動 – 同時監測水平和垂直方向的校正
垂直、水平以及法蘭安裝設備的對中
耦合、非耦合以及旋轉軸的對中
固定腳的選擇 – 解決地基連接或螺栓連接的問題
軟腳檢查 – 測量、校正然后保存結果
在軸的旋轉過程中可進行自動連續測量，在任何位置上均可啟動或停止旋轉
根據 TolChek 和用戶自定義容差自動評估對中狀態
通過結果表格驗證測量可重復性
交換機器的位置；比如馬達和泵
InfiniRange 擴展了探測器的測量范圍用來處理任何不對中的數據
檢查機器上管道的應變影響
靜態測量模式 – 只需要 8 個 45° 測量位置中的任意 3 個點即可
報告以 PDF 形式直接保存至 USB 記憶棒中
數據保護 – 自動保存和恢復功能

機組對中
輸入對中目標值、熱增長值以及刻度盤指示器讀數
2D 直線度應用程序
多點測量模式 – 在 60° 或更大旋轉角度上用任意 3 個或更多位置測量
萬向軸和間隔軸之間的對中
重型可充電鋰電池
我們的對中軟件可管理測量文件并生成報告

激普通型具有以下功能和特性：

功能:

單激光技術

標準三鍵操作模式（定義機器，直接測量，查看結果）

定點測量模式

連續掃描測量模式

可添加多點測量模式

可添加熱膨脹功能和目標值預置功能

自動對中狀況評估和笑臉功能

自定義對中標準容差功能

可測量水平狀態下聯結或未聯結的軸，可轉動或不可轉動的軸。

可測量6地腳機器

軟腳測量

實時移動調整功能

數據保護，存儲和報告打印功能

可在USB盤中直接打印專業格式的PDF報告

不受聯軸器竄動影響

顯示聯軸器結果和地腳結果

測量數據對比功能

可存儲500個文件

斷電保護功能

免費電腦軟件和通訊功能

可添加垂直機器對中功能

可添加自由選擇調整地腳功能

可添加測量范圍擴展功能

可擴展中間軸連軸器和萬向軸功能

可擴展三機器陣列功能

可添加藍牙和鋰電池

三步測量法――輸入尺寸、測量、得到結果

遵循該測量原則。操作者將支架和傳感器安裝到機器設備上之后并將機器的尺寸參數按提示輸入到手持控制單元中，之后只需將轉軸從任意位置開始旋轉過一定角度便可得到對中的結果。該結果不僅顯示聯軸器部分在垂直及水平方向上的位移、開口數值。而且提示操作者應當對需要調整的機器的地腳作怎樣的調整。免去了操作者煩瑣的計算。從而大大提高了對中工作的效率。

中顯示的具體地腳修正建議值，通過箭頭和數字的顯示，使得操作者對機器需要調整的方向和數值一目了然。

的自動掃描測量模式和多點測量模式適合所有的場合

都擁有多種測量模式，從而能滿足*各種現場情況的需要。其中自動掃描測量模式和多點測量模式（均為技術）是其中具有有特色的兩種方法。

自動掃描模式 —— 從任意位置開始，將轉軸連同激光傳感器朝任意方向旋轉超過60度，激光對中儀自動記錄測點數據（*高達128個點），快速而簡便的得到機器設備的對中結果。

多點測量模式 —— 在超過60度范圍的空間任意位置上測量3個或更多的測點，得到機器設備的對中結果。特別適用于滑動軸承聯結的機器設備，或者現場不允許連續旋轉的場合。

容差笑臉功能――多精確才夠精確

根據機器在不同轉速下對中品質要求不同的規律，將多年來在此方面的經驗集成于其儀器中。當被測機器的對中狀況已經達到要求時，儀器屏幕會自動顯示笑臉，提示操作者對中工作已可以結束。容差笑臉功能（TolCheck）在zui大程度上簡化了操作者的對中工作，使對中工作變得輕松簡單。

在線跟蹤調整功能――讓調整量看的見

考慮到對中調整過程中的實際情況，為客戶提供了在線跟蹤調整功能。即在操作者調整機器的過程中，激光對中儀可以實時跟蹤機器的運動狀況，并提示操作者下一步需要進行調整操作，直至表示調整可以結束的笑臉圖標在屏幕中出現。

單激光、單電纜技術――減少纏繞、便于調節

單束激光(UniBeam^®)技術是普盧福公司的技術。該技術也使用在了儀器上。該技術不但能簡化操作者粗調激光的步驟，而且在特殊支架的配合下，為裝有較大聯軸器的旋轉軸對中提供了可能。

單電纜技術在對中過程中避免了電纜的纏繞現象。

在為中間軸較長的機器進行對中工作時更顯其優勢。由于激光發射器和傳感器之間無電纜連接，操作者只需站在傳感器的附近進行操作，從而避免了由于受電纜長度的限制，無法進行中間軸較長的旋轉軸對中工作的缺點。

無限測量范圍擴展功能 —— 使對中工作更輕松

的無限測量范圍擴展功能（InfiniRange）是普盧福公司針對有較長中間軸或初始對中質量較差的旋轉軸對中工作開發的技術。在對較長中間軸或初始對中質量較差的旋轉軸進行對中時，由于激光發射器和傳感器之間的距離較大，即使在激光發射器處微小的偏差，都會在傳感器處帶來很大的偏差。于是在盤動轉軸的過程中，由于機器設備的初始對中情況通常不理想，激光點很容易脫離傳感器平面。通過該技術，允許在每次激光點位于傳感器平面的邊緣時，重新調整激光束。在zui后的計算過程中，自動補償這些調整量，從而得到精確的對中測量結果。

固定地腳功能 —— 方便現場調整工作

在進行現實對中工作時，由于各種原因（如生銹、螺栓孔限制等）有時會發現用于調整機器位置的地腳被鎖死。通過該功能，在內任意某幾個地腳為固定地腳后，操作者能自動得到其它地腳的調整量，從而進一步簡化對中工作。

堅固的外殼設計 —— 適應工業場合

能在惡劣的現場環境條件下工作。每種激光對中儀的傳感器防護等級為IP67（防水浸、防塵），計算單元為IP65（防水潑、防塵），2米高處掉落無損壞，*適應苛刻的工業現場要求。

彩色屏幕，中文界面 —— 便于操作

的操作界面比較友好，彩色屏幕方便操作者的使用。多達10多種的語言支持（包括中文），更能符合操作者的各種語言習慣。豐富的快捷菜單和實時在屏幫助，為初學者和專家級用戶都能帶來使用的便利。

藍牙技術 —— *消除纏繞

單電纜技術的延伸，藍牙模塊取代了傳感器和控制單元之間的*電纜。從而在工作時，操作者再也不必受到電纜的限制。10米的藍牙工作距離，使操作者再也不必呆在濕熱的機器周圍，從而進一步減輕對中工作帶來的不適感。

機組對中 —— 得到對中的全貌（可選）

可實現3臺機器的機組對中。通過對機組對中情況的一覽，使操作者可得知機組全局對中狀況，配合使用固定地腳功能和在線跟蹤調整功能，可以優化機器地腳的調整量，從而得到合理的調整值。

可擴展的模塊化設計 —— 只買zui對的

擁有很強的模塊化擴展能力。上述所有功能中，標以“可選”的均為擴展功能。客戶可在普盧福專業人員的幫助下，選擇zui能符合現場情況的配置，從而獲得*的性價比。從客戶利益出發的模塊化配置無疑成為普盧福系列產品的又一大亮點。

其它亮點

除了以上的主要特點外，還從使用者的使用習慣出發，從設計細節出發，為設計了如下的特點：

測量之前

多組不同尺寸的支架適用于各種應用的穩定支撐；多種支架形式（磁性支架、超薄支架、磁性滑動支架、萬向軸支架等）能滿足各種應用場合的需求；事先組裝好的鏈條與支架可直接存放于箱子之中，減少了測量前的安裝時間，提高了測量效率；單一的電纜接口避免了測量前組裝錯誤。

測量之中

測量過程中可隨時更改機器尺寸值，以得到不同的測量結果；無特定的測量方向和測量點，用戶可根據現場實際情況從任意點開始，按照機器正常轉動方向旋轉，并可于任意點結束測量；連續測量模式通過采集足夠多的測量點提高了測量的精度；多點模式的設計顯著地提高了針對滑動軸承對中時的精度；恢復功能可在測量過程中發生以外的情況下將結果自動保存，避免丟失數據。

測量結果

聯軸器的測量結果為真正的實際偏移值和開口值，無需另行計算；測量結果和圖形化以及箭頭顯示使測量者對機器狀態一目了然；結果自動儲存于儀器之中，不隨機器移動而改變，防止數據混淆；無需轉動機器便可同時觀察水平和垂直測量結果；將熱膨脹、目標值補償在結果之中，保證機器實際運轉時達到對中。

調整機器中

可將激光和傳感器放于任意位置，充分考慮現場實際情況；允許調整機器之前重新校正激光，擴大了調整的范圍；調整過程中實時位置和箭頭顯示，將應作的調整顯示得清楚明了；

其他功能

產品提供防爆版本，適應特殊工業需求；高智能的電腦軟件可完成儀器與電腦的雙向通訊，既能在測量前于電腦中設定好測量任務，又可在測量后將數據導入電腦中處理；軟腳測量功能，提供了測量機器軟腳的可能性；打印功能，既可將結果文件打印成文件傳入電腦中，也可將儀器直接與打印機相連，進行打印。

技術參數：

控制單元

  CPU                                In XScale PXA270， 520 MHz

  內存                                 64 MB RAM, 32 MB 緩存

  顯示類型                           TFT, 日光下可讀, 3.5英寸彩屏，320*240像素

  電源                                 4*1.5V 電池，18小時

  外部接口                           USB從口，USB主口，傳感器接口，無線通訊

  防護等級                           防震、防塵、防水（IP 65）

  外形重量                           214 x 116 x 64 mm，865 g（含干電池）

傳感器

  原理                                 同軸反射激光束

  激光類型                           鎵鋁砷半導體激光

  測量區域                           無限，可擴展（技術）

  分辨率                              1 µm/0.04 mil

  精確度                              大于98%

  內置傾角儀測量范圍            0-360度

  防護等級                           IP67（可浸水，防塵），防震

反射鏡

  類型                                 90度棱鏡

  精確度                              大于99%

  防護等級                           IP67（可浸水，防塵），防震
