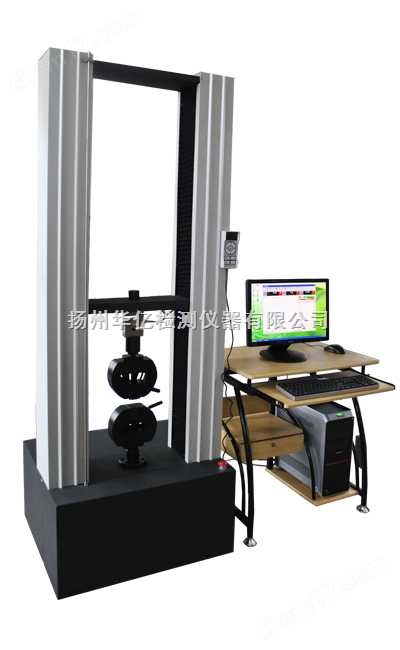

機臺型號：HY-UTM電腦控制拉力機

一.電腦控制拉力機主機規格
A.高精度力量傳感器: 0~50KN。
力量精度在±0.5 %以內。
B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100
采用高精度24 bits A/D，取樣頻率200Hz
全程力量zui大解析度 1/1000,000
C.動力系統:中國臺灣變頻器+交流變頻電機＋蝸輪蝸桿減速機＋T型絲桿。
D.控制系統: 采用Pulse Command控制方式使控制更精準
速度控制范圍5~250 mm/min。
中聯板調整具有快速粗調與慢速微調功能。
測試后自動回歸原點、自動儲存。
E.數據傳輸方式：RS232傳輸
F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重控制模式加上多階控制模式可滿足普通的測試要求。
I.測試空間:測試寬度約400 mm（標準規格）
聯板行走空間950 mm（不含夾具）（標準規格）
J.全程位移: 編碼器1800 P/R，提升4倍精度采用LINE DRIVE編碼器抗*力*位移解析0.001mm。
小變形：金屬引伸計，解析 0.001mm（選配）
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、
漏電自動斷電系統、自動斷點停機功能。
M．手控方式：可增添手動操作盒。

二.軟件功能介紹
A. 測試標準模塊化功能:提供使用者設定所需應用的測試標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入數據*重復使用。并可自行增修公式以提高測試數據契合性。
C. 雙報表編輯:*開放式使用者編輯報表，供測試者選擇自己喜好的報表格式（測試程序新增內建EXCEL報表編輯功能擴展了以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E. 圖形曲線尺度自動*化（Auto Scale），可使圖形以*尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算zui大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間zui大值、zui小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。
數據備份：測試數據可保存在任意硬盤分區。
H．多種語言隨機切換：簡體中文、繁體中文、英文。
I．軟件具有歷史測試數據演示功能。

三.附件
A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組（其他夾具選購）。
C.拉力機測試軟件一份。
D.品牌電腦一套、彩色打印機一臺

四.主要計數指標

A．荷重元：10－50KN區間選配

B．力量解析度：1/10000

C．力量準確度：≤0.5％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

F．位移準確度：≤1％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：5－250mm/min（特殊測試速度亦可依客戶需求定制）

K．行走空間：950mm（不含夾持器、特殊測試空間亦可依客戶需求定制）

L．測試寬度：400mm（特殊測試寬度亦可依客戶需求定制）

M．使用電源:10－30KN∮220V 50HZ、50KN∮380V 50HZ。

N．功率：約1.6KW

O. 機臺尺寸:約660×720×2000 mm（長×寬×高）。

P. 機臺重量:約430 kg。

五.操作介面

六.測試結果

七.報告一覽
