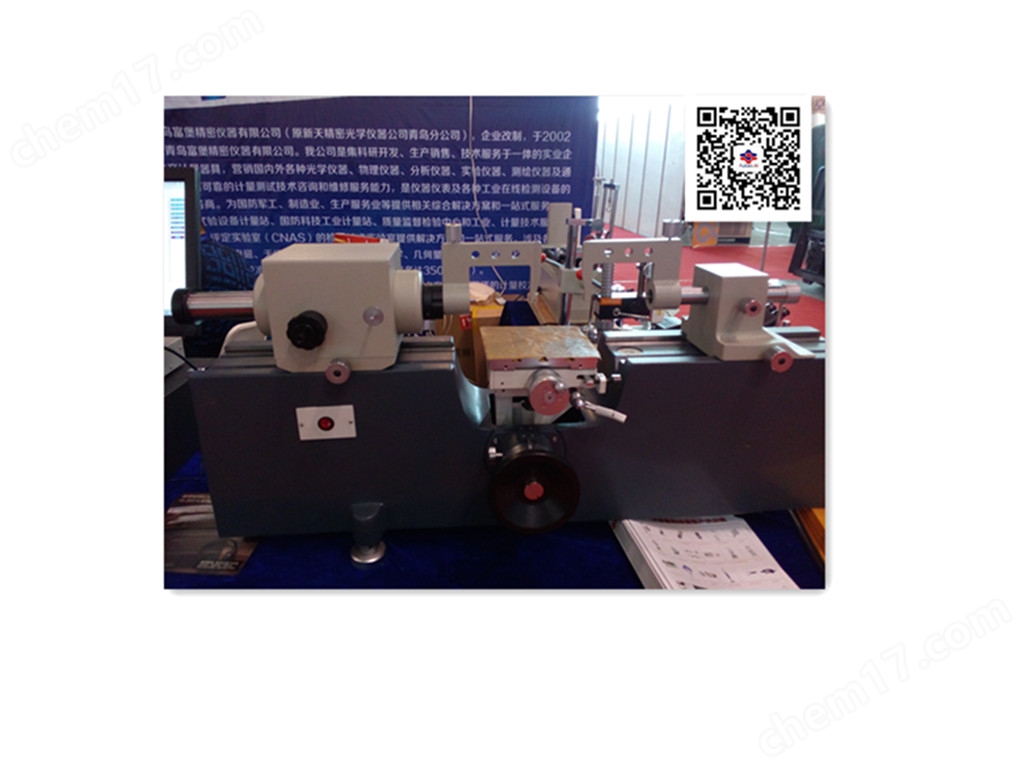

*測長儀是一種用于測量和相對測量的長度精密計量儀器，而

投影臥式光學計是精密光學機械長度的計量儀器，它是利用標準量塊與被

測件相比較的方法來測量被測件外形微差尺寸，而附加的臥式光學計在測

量微差尺寸更有顯著特點；同時利用儀器所帶的內測裝置進行內尺寸的比

較測量。

 廣泛應用于機械制造業、工具、量具制造業、精密零件的加工車間及

儀器、儀表制造等企業的計量室和各級專業計量檢定部門，是zui常用的精密光學計量儀器。

產品特點

基座選用優質鑄鐵，經*自然時效處理，穩定性好；

擁有多種功能強大的附件可選，能滿足不同測量要求；

光柵照明系統采用低電壓、小電流、體積小、壽命長的紅外發光器件做光源；

儀器采用了英國雷尼紹高精度的測量系統，測量精度高，穩定性好；

結構設計符合阿貝原理；

FC-100：附加臥式光學計的功能，影屏采用臘屏新技術，影像清晰，視場亮度均勻，測量微差尺寸精度高，測量數據穩定可靠。

主要測量對象包括：

光滑圓柱形零件，如軸、孔、塞規、環規等；

內螺紋、外螺紋的中徑如螺紋塞規、螺紋環規等；

帶平行平面的零件，如卡規、量棒、較低等級的量塊等。

軟件功能

軟件功能強大，不僅能對示值誤差進行修正，同時還能自動修正由溫度造成的測量誤差，且軟件帶有自動判別拐點功能。

測量功能：

外尺寸測量和相對測量；

內尺寸、孔、外螺紋和內螺紋的測量；

內、外尺寸準確度檢定；

數據顯示：

光柵數據大字符顯示；

數據公英制轉換；

圖形化人工找轉折點；

誤差修正：

光柵示值修正；

溫度修正；

提示功能：

實時提示測量操作步驟；

輸出功能：

可輸出至EXCEL進行數據處理；

 FC-100軟件功能：包含國家計量校準規范JJF1345 -2012《圓柱螺紋量規》及國家計量檢定規程JJG343-2012《光滑極*規》所列全部參數的計算和查閱軟件，通過此軟件可查詢量規理論參數及公差，根據測量數據計算螺紋實際中徑，螺紋測量還具有規程規定的五項補償功能，可直接判斷產品是否符合規程要求。※此軟件由青島市計量技術研究院專家研發※

技術參數

測量范圍

外尺寸（mm）：測量0-100  相對測量0-500

內尺寸（mm）：使用小測鉤（zui大伸入深度12，zui大臂厚50）時， 10-400                           使用大測鉤（zui大伸入深度50，zui大臂厚85）時， 30-370 用電測測鉤（mm）：1-60

內螺紋中經測量（mm）

使用小測鉤時：螺紋小徑13-30

使用大測鉤時：【螺紋小徑31-（70-臂厚）*2】

螺距（mm）：0.5-6

外螺紋中經測量（mm）：zui大200，螺距1-6

數字顯示當量：0.0002mm

儀器示值變動性 ：

外尺寸測量時：≤0.3μm

內尺寸測量時：≤0.5μm

儀器精度（20℃±0.2℃時）

外尺寸測量時儀器示值誤差：（0.5+L/200）μm .

內尺寸測量時儀器示值誤差：（1+L/100）μm .

附加的光學計示值誤差：0.25μm

測量力（N）：0、1.5、2.5

儀器外形尺寸（mm）：長×寬×高=960×390×450

儀器凈重：150kg

儀器使用環境：室溫20℃±0.5℃，相對濕度不應超過60%

*測長儀（*工作臺）

安裝面積（mm²）：160×160

高度調節范圍（mm）：0-100

橫向行程：25mm

繞Y軸傾斜：±3°

工作臺轉動：±4°

允許荷重：10kg

測帽內徑配合尺寸：φ6H7

測量桿與測帽內徑

配合的外徑尺寸：φ6g6

運動性能穩定，測量精度高，應用軟件功能強大，可為您提供可靠的測量數據。
